Amperomierz w ciągniku - podłącz go dobrze! Poradnik

Amperomierz w ciągniku ma sens wtedy, gdy chcesz szybko ocenić, czy instalacja rzeczywiście ładuje akumulator i jak zachowuje się cały obwód po włączeniu świateł, grzania czy dodatkowych odbiorników. Poniżej pokazuję, jak podłączyć amperomierz w ciągniku bezpiecznie, kiedy wybrać wersję z bocznikiem, a kiedy lepiej od razu postawić na voltomierz. To temat prosty tylko z pozoru, bo jeden błąd w prowadzeniu przewodu potrafi skończyć się przegrzaniem instalacji albo spalonym miernikiem.

Co naprawdę ma pokazywać miernik w ciągniku

Amperomierz nie mierzy napięcia, tylko przepływ prądu. W praktyce daje odpowiedź na pytanie, czy alternator albo prądnica oddają energię do akumulatora, czy instalacja ją pobiera. To dlatego poprawne podłączenie ma większe znaczenie niż sam wygląd wskaźnika.

Ja rozróżniam dwa układy. W pierwszym klasyczny miernik przejmuje cały prąd z toru zasilania i pracuje szeregowo. W drugim stosuje się bocznik, czyli rezystor pomiarowy, a przez kabinę idą już tylko cienkie przewody pomiarowe. Oba rozwiązania mogą działać dobrze, ale nie są zamienne 1:1.

Jeżeli ciągnik ma starą instalację z prądnicą albo prosty alternator, klasyczny amperomierz nadal ma sens. Gdy układ jest rozbudowany, alternator ma większą wydajność albo w kabinie pojawia się sporo dodatkowych odbiorników, ja częściej myślę o boczniku albo o voltomierzu. Dzięki temu przechodzę do rzeczy, którą trzeba sprawdzić przed samym montażem.

Co przygotować przed montażem

Przed rozcięciem przewodu sprawdzam trzy rzeczy: biegunowość instalacji, maksymalny prąd miernika i rzeczywisty tor ładowania. W starszych ciągnikach zdarzają się układy z dodatnią masą, więc nie opieram się wyłącznie na kolorach przewodów. Patrzę na schemat albo na to, gdzie faktycznie wychodzi przewód z alternatora, regulatora czy skrzynki bezpieczników.

Jeśli ciągnik ma alternator o większej wydajności, traktuję to jako sygnał ostrzegawczy. Dla klasycznego wskaźnika granica rzędu 60 A jest w praktyce bardzo rozsądnym punktem odniesienia, a przy mocniejszych układach bezpieczniej iść w bocznik albo voltomierz. Z takim zapleczem można przejść do samego podłączenia.

Jak podłączyć klasyczny amperomierz krok po kroku

Przy klasycznym montażu najważniejsza jest jedna zasada: miernik ma znaleźć się w głównym torze zasilania, ale rozrusznik pozostaje poza nim. W przeciwnym razie przy rozruchu przez wskaźnik popłyną zbyt duże prądy i można uszkodzić instalację albo sam zegar.

1. Odłącz akumulator. Zaczynam zawsze od przewodu masowego lub głównego odłączenia zasilania. To najprostszy sposób, żeby nie zrobić zwarcia kluczem albo końcówką przewodu.
2. Znajdź główny przewód zasilania. Szukam przewodu, który łączy alternator lub regulator z punktem, z którego zasilana jest reszta instalacji, zwykle stacyjką albo skrzynką bezpieczników.
3. Rozetnij tor i wstaw miernik szeregowo. Jeden koniec przewodu trafia na jeden zacisk amperomierza, drugi koniec na drugi zacisk. Cały prąd ładowania i poboru przez odbiorniki ma przechodzić przez wskaźnik.
4. Ustal prawidłowy kierunek wskazań. Po uruchomieniu silnika wskazówka powinna wychylać się w stronę ładowania. Jeśli pracuje odwrotnie, zamieniam przewody na zaciskach.
5. Zadbaj o przekrój i jakość połączeń. Nie oszczędzam na przewodzie ani na konektorach. W instalacji rolniczej wibracje robią swoje, więc połączenie musi być mechanicznie mocne i dobrze zabezpieczone.
6. Prowadź wiązkę z dala od ciepła i ruchomych części. Omijam kolektor, wentylator, paski i miejsca, gdzie przewód może się przetrzeć.
7. Podświetlenie zasil oddzielnie, jeśli jest potrzebne. Jeżeli wskaźnik ma lampkę, biorę do niej osobny, mały obwód z oświetlenia tablicy, a nie z toru pomiarowego.

Po takim montażu mogę od razu sprawdzić, czy wskazania mają sens. Jeśli ciągnik jest starszy i ma prostą instalację, to często cały test zamyka się w kilku minutach. Gdy prąd ładowania jest wyższy albo wiązka jest długa, przechodzę do wariantu z bocznikiem, bo daje większy margines bezpieczeństwa.

Jak działa wersja z bocznikiem i kiedy ma przewagę

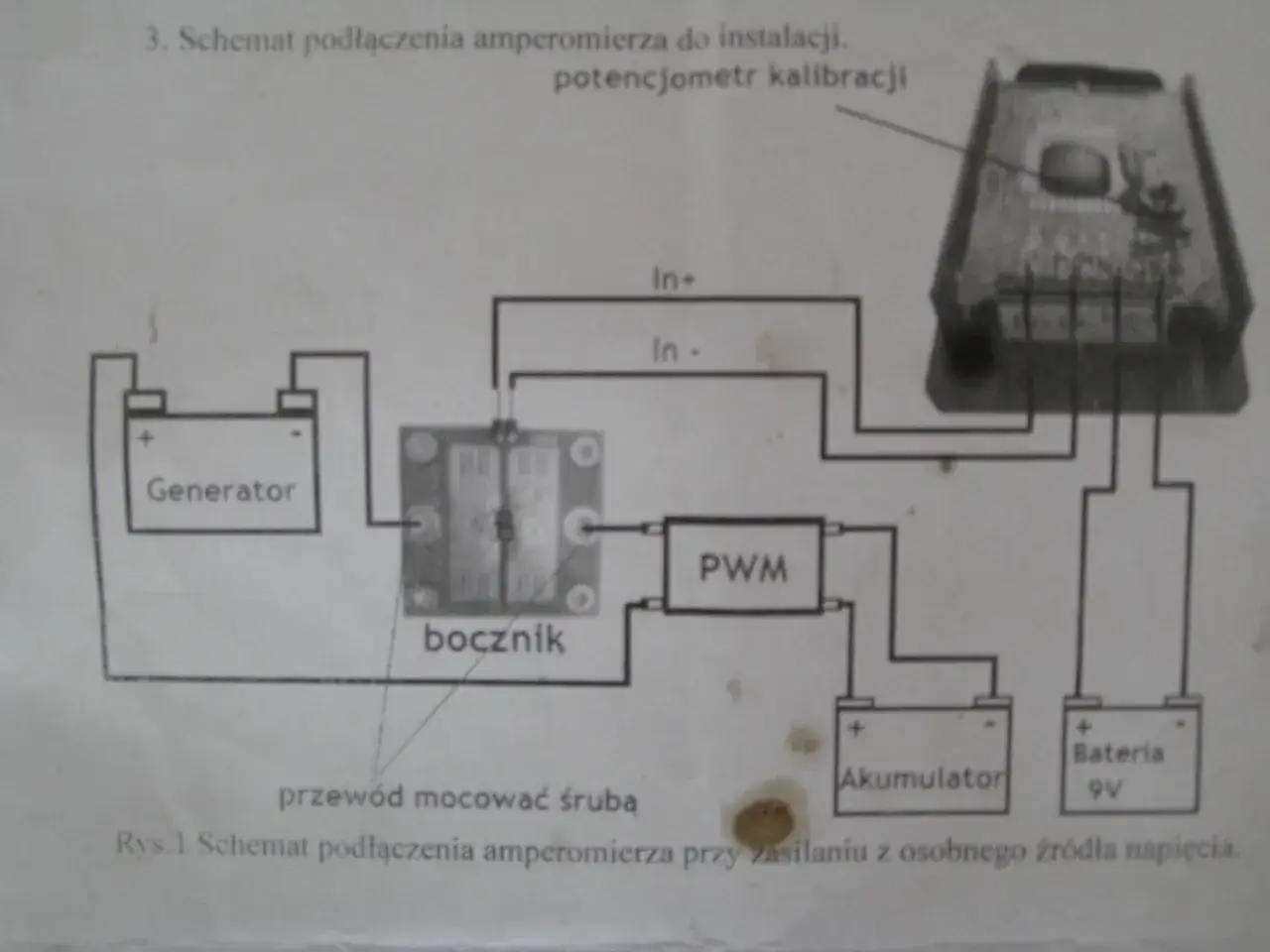

Bocznik wybieram wtedy, gdy prąd w instalacji jest zbyt duży, by prowadzić go przez kabinę i sam zegar. To wygodne rozwiązanie: przez amperomierz płynie tylko sygnał pomiarowy, a nie pełne obciążenie ładowania. W praktyce poprawia to bezpieczeństwo i ułatwia montaż, zwłaszcza gdy alternator ma większą wydajność albo przewody trzeba prowadzić na dłuższym dystansie.

W tej wersji najważniejsze jest to, żeby cały mierzony prąd przechodził przez bocznik. Nie może istnieć druga, ukryta droga obejścia, bo odczyt zacznie kłamać. Bocznik montuję możliwie blisko punktu, z którego idzie zasilanie do akumulatora i instalacji, a cienkie przewody pomiarowe prowadzę dopiero do samego wskaźnika.

Jeśli mam wskazać jedną praktyczną granicę, to przy alternatorze około 60 A i więcej nie pchałbym się w zwykły amperomierz bez bocznika. To nie jest dogmat, tylko rozsądna linia bezpieczeństwa, która w gospodarstwie oszczędza późniejszych problemów. I właśnie na tym etapie najłatwiej wpaść w typowe błędy.

Najczęstsze błędy przy montażu

• Wpięcie miernika równolegle zamiast szeregowo. To najczęstsza pomyłka. Amperomierz nie działa jak voltomierz i w takim układzie pokazuje bzdury albo w ogóle nie pracuje poprawnie.
• Przepuszczenie przez niego prądu rozrusznika. Rozruch to zupełnie inna liga prądowa. Tego obwodu nie prowadzę przez wskaźnik.
• Zbyt cienkie przewody. Nawet dobry miernik nie uratuje instalacji, jeśli przewód albo zacisk robi się wąskim gardłem.
• Liche połączenia i korozja. W ciągniku wibracje i wilgoć szybko wyłapują każdy słaby styk. Potem pojawia się grzanie, spadki napięcia i fałszywe odczyty.
• Zły zakres bocznika. Miernik i bocznik muszą do siebie pasować. Inaczej wskazania będą rozjechane już od pierwszego testu.
• Prowadzenie przewodów obok gorących lub ruchomych elementów. Tu nie ma miejsca na improwizację. Jeden przetarty kabel i cały montaż robi się ryzykowny.
• Ignorowanie dodatniej masy w starszych maszynach. Sama zasada działania się nie zmienia, ale łatwo pomylić logikę połączeń, jeśli patrzy się tylko na kolory przewodów.

Jeżeli po montażu coś budzi wątpliwości, nie zakładam od razu, że „tak ma być”. Najpierw sprawdzam przewody i styki, bo w praktyce to one najczęściej robią problem. Dopiero po takim przeglądzie uruchamiam silnik i patrzę, czy układ zachowuje się przewidywalnie.

Jak sprawdzić instalację po uruchomieniu

Po montażu nie uznaję pracy za skończoną, dopóki nie zrobię trzech prób. Najpierw obserwuję wskazanie na zgaszonym silniku przy włączonych odbiornikach, potem sprawdzam reakcję po odpaleniu, a na końcu testuję sytuację z podwyższonymi obrotami i większym obciążeniem. Jeśli wszystko jest poprawnie zrobione, wskaźnik reaguje płynnie, a przewody nie grzeją się po kilku minutach pracy.

• Na postoju z odbiornikami powinna pojawić się niewielka wartość ujemna, bo akumulator oddaje energię.
• Po uruchomieniu silnika wskazówka powinna pójść w stronę ładowania, a po chwili wrócić bliżej zera.
• Jeśli pokazuje odwrotnie, zamieniam przewody na zaciskach miernika.
• Jeśli przy lekkim obciążeniu przewody robią się ciepłe, zatrzymuję test i sprawdzam przekrój, styki oraz tor prądu.
• W instalacji 24 V albo z wieloma akumulatorami sprawdzam zgodność miernika z całym układem, a nie tylko z jednym fragmentem wiązki.

To właśnie na tym etapie wychodzi, czy montaż był zrobiony porządnie, czy tylko „jakoś działa”. Gdy wynik testu jest niepewny, nie poprawiam go w ciemno, tylko wracam do toru ładowania i szukam miejsca, w którym prąd omija miernik albo traci się na słabym połączeniu.

Gdy modernizujesz instalację, dobierz wskaźnik do prądu, nie do przyzwyczajenia

Jeżeli ciągnik dostał mocniejszy alternator, dodatkowe halogeny, ogrzewanie kabiny albo sporo elektroniki, nie upieram się przy klasycznym amperomierzu za wszelką cenę. W takiej konfiguracji często lepiej sprawdza się voltomierz, bo jest prostszy, mniej obciąża instalację i szybciej pokazuje, czy akumulator naprawdę jest doładowany. Amperomierz nadal ma przewagę, gdy zależy Ci na informacji o kierunku przepływu prądu, ale tylko wtedy, gdy zakres i sposób wpięcia pasują do realnego obciążenia.
