Walec drogowy wygląda na prostą maszynę, ale w praktyce łączy w sobie układ napędowy, hydraulikę, wibrację, zraszanie i sterowanie w jeden bardzo precyzyjny zestaw. Budowa walca drogowego decyduje o tym, czy maszyna tylko przejedzie po nawierzchni, czy faktycznie ją zagęści i zostawi równą, trwałą warstwę. Poniżej pokazuję, z jakich części się składa, jak pracuje w terenie i które rozwiązania konstrukcyjne mają największy wpływ na efekt końcowy.
Najważniejsze elementy walca i ich rola w zagęszczaniu
- Bęben lub bębny przenoszą ciężar maszyny na materiał i są podstawowym elementem roboczym.
- Układ wibracyjny zwiększa skuteczność zagęszczania, zwłaszcza przy grubszych warstwach.
- System zraszania jest kluczowy przy asfalcie, bo ogranicza przywieranie mieszanki do stali.
- Rodzaj walca trzeba dobrać do zadania: asfalt, grunt, warstwa wiążąca albo prace wykończeniowe.
- Stan skrobaków, hydrauliki i sterowania wpływa na jakość pracy równie mocno jak sama masa maszyny.
- Nowoczesne systemy kontroli pomagają ograniczyć błędy operatora i skracają liczbę przejazdów.
Jak zbudowany jest walec od ramy po bęben
Ja zwykle dzielę walec na trzy warstwy: układ nośny, układ roboczy i system sterowania. W pierwszej grupie są rama, przegub, silnik, napęd i hydraulika; w drugiej bęben albo bębny, układ wibracyjny, skrobaki oraz zraszanie; w trzeciej stanowisko operatora, hamulce, oświetlenie i elementy bezpieczeństwa. To właśnie ten układ sprawia, że maszyna może równocześnie jechać, drgać, dociążać i prowadzić nawierzchnię bez uszkadzania materiału.
| Element | Co robi | Dlaczego jest ważny |
|---|---|---|
| Rama i przegub | Przenoszą obciążenia i pozwalają skręcać maszynie | Od tego zależą zwrotność, stabilność i praca przy krawężnikach lub ścianach |
| Silnik wysokoprężny | Dostarcza energię dla napędu, wibracji i układów pomocniczych | Wpływa na trakcję, ekonomię pracy i możliwość utrzymania stałych parametrów roboczych |
| Układ napędowy i hydraulika | Przekazują moc na bęben, koła lub oba elementy jednocześnie | Decydują o płynności jazdy, precyzji sterowania i zdolności do pracy na pochyłościach |

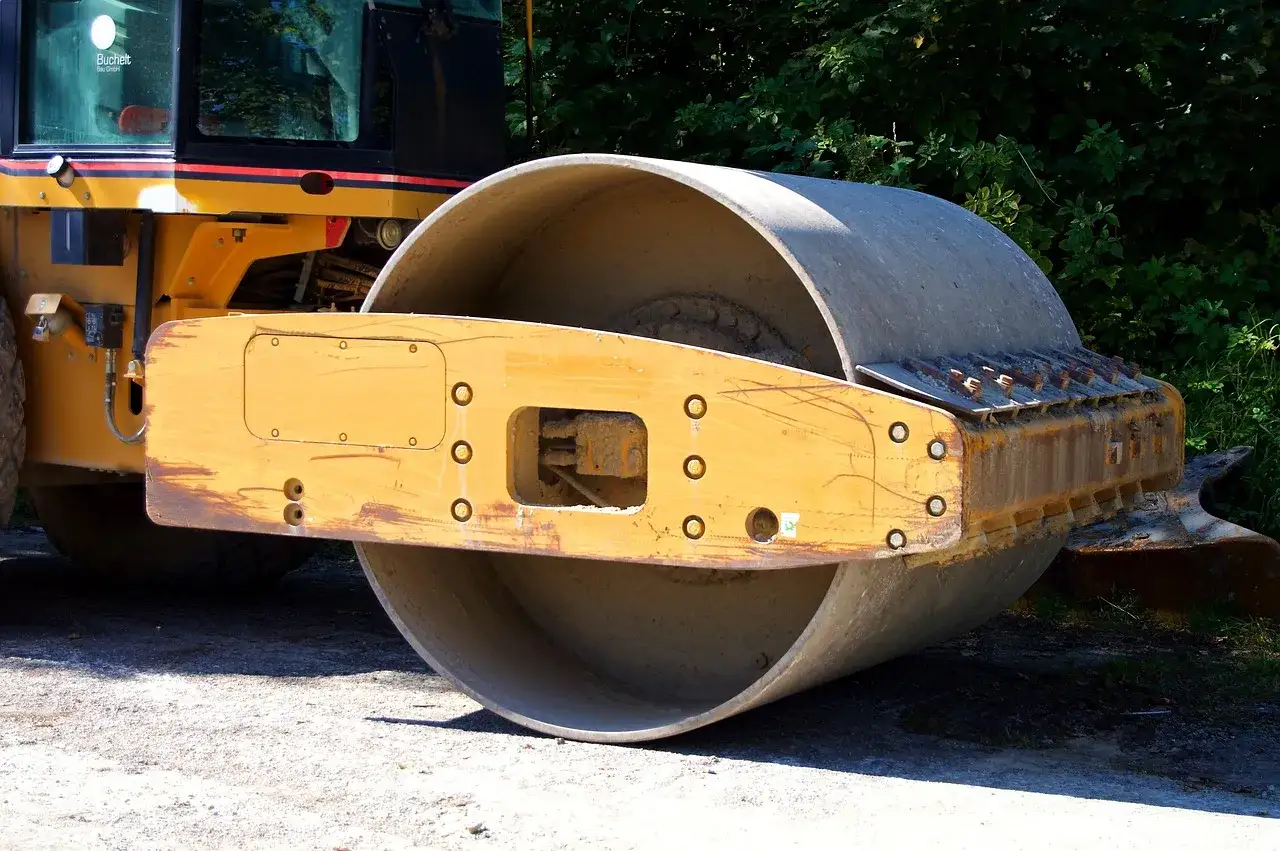

| Bęben lub bębny | Stykają się bezpośrednio z materiałem i przenoszą obciążenie | To one odpowiadają za właściwy nacisk, szerokość roboczą i jakość śladu po przejeździe |
| Układ wibracyjny | Wytwarza drgania przez mimośrodowy ciężar lub zespół mimośrodów | Zwiększa skuteczność zagęszczania bez konieczności drastycznego zwiększania masy maszyny |
| Skrobaki | Czyszczą płaszcz bębna z przyklejonej mieszanki | Zapobiegają smużeniu asfaltu i utracie jakości powierzchni |
| Zbiornik i system zraszania | Nawilżają bęben wodą podczas pracy na asfalcie | Chronią przed przywieraniem mieszanki i ograniczają konieczność poprawek |
| Stanowisko operatora | Umożliwia sterowanie jazdą, wibracją i osprzętem | Lepsza widoczność i ergonomia zmniejszają liczbę błędów na placu budowy |
| Hamulce i układy bezpieczeństwa | Kontrolują zatrzymanie oraz stabilność maszyny | To element obowiązkowy przy pracy na pochyłościach i w pobliżu ludzi oraz innych maszyn |
W modelach do gruntu konstrukcja bywa inna: zamiast dwóch bębnów z przodu i z tyłu pojawia się jeden duży bęben roboczy oraz koła lub oś napędowa z tyłu. Takie rozwiązanie daje większą siłę nacisku na podłoże i lepiej sprawdza się przy nasypach, podbudowach oraz gruntach o zmiennej nośności. Kiedy już wiemy, z czego maszyna jest zrobiona, przechodzę do ważniejszego pytania: co naprawdę sprawia, że materiał się zagęszcza, a nie tylko wygląda na przejechany.
Co naprawdę zagęszcza materiał
Sama masa walca nie wystarcza. Najpierw działa statyczny nacisk, czyli ciężar maszyny skupiony na niewielkiej powierzchni bębna, ale prawdziwy efekt daje dopiero połączenie nacisku z drganiami. Układ wibracyjny wykorzystuje mimośród, czyli niewyważony ciężar obracający się wewnątrz bębna; to on wprowadza powierzchnię w drgania i pozwala zagęścić materiał głębiej niż samą siłą ciężaru.
W praktyce liczą się dwa parametry: amplituda i częstotliwość. Amplituda mówi o tym, jak „mocno” bęben uderza w materiał, a częstotliwość o tym, jak szybko powtarzają się drgania. Na grubszą warstwę albo bardziej sztywny materiał zwykle wybiera się większą amplitudę, a przy cieńszych warstwach i delikatniejszych mieszankach lepiej sprawdza się praca łagodniejsza. Zbyt agresywne ustawienie potrafi uszkodzić strukturę warstwy, zanim ta zdąży się ułożyć.
Przy asfalcie dochodzi jeszcze jeden element: zraszanie bębnów. Woda tworzy cienką warstwę oddzielającą stal od mieszanki, dzięki czemu asfalt nie przykleja się do płaszcza bębna i nie zostawia śladów. Jeśli zraszanie przestaje działać, jakość powierzchni spada niemal od razu. W walcach pneumatycznych mechanizm jest trochę inny, bo opony nie tylko dociskają, lecz także ugniatają warstwę z boków, co poprawia jej zespolenie. To właśnie dlatego różne typy walców buduje się inaczej, a do różnych materiałów wybiera się inne rozwiązania robocze.
Różne typy walców mają inną konstrukcję
Najprościej powiedzieć, że nie ma jednego „uniwersalnego” walca do wszystkiego. Walec do asfaltu, walec do gruntu i walec pneumatyczny pracują na tym samym założeniu, ale ich konstrukcja jest wyraźnie inna, bo inaczej rozkładają nacisk i inaczej oddziałują na materiał. W lekkiej klasie spotyka się maszyny do około 5 t, które dobrze nadają się do napraw i wykończeń, a w cięższej klasie tandemowej bardzo często wchodzimy w zakres 5-12 t. W walcach do gruntu można z kolei trafić na klasy 9-tonowe i 17-tonowe, a szerokość bębna potrafi sięgać mniej więcej 1690-2130 mm, co od razu pokazuje ich przeznaczenie.
| Typ walca | Charakterystyczna konstrukcja | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|---|
| Tandemowy asfaltowy | Dwa stalowe bębny, zwykle z wibracją na jednym lub obu | Warstwa ścieralna, warstwa wiążąca, parkingi, odcinki miejskie | Nie jest najlepszym wyborem do grubych warstw gruntu |

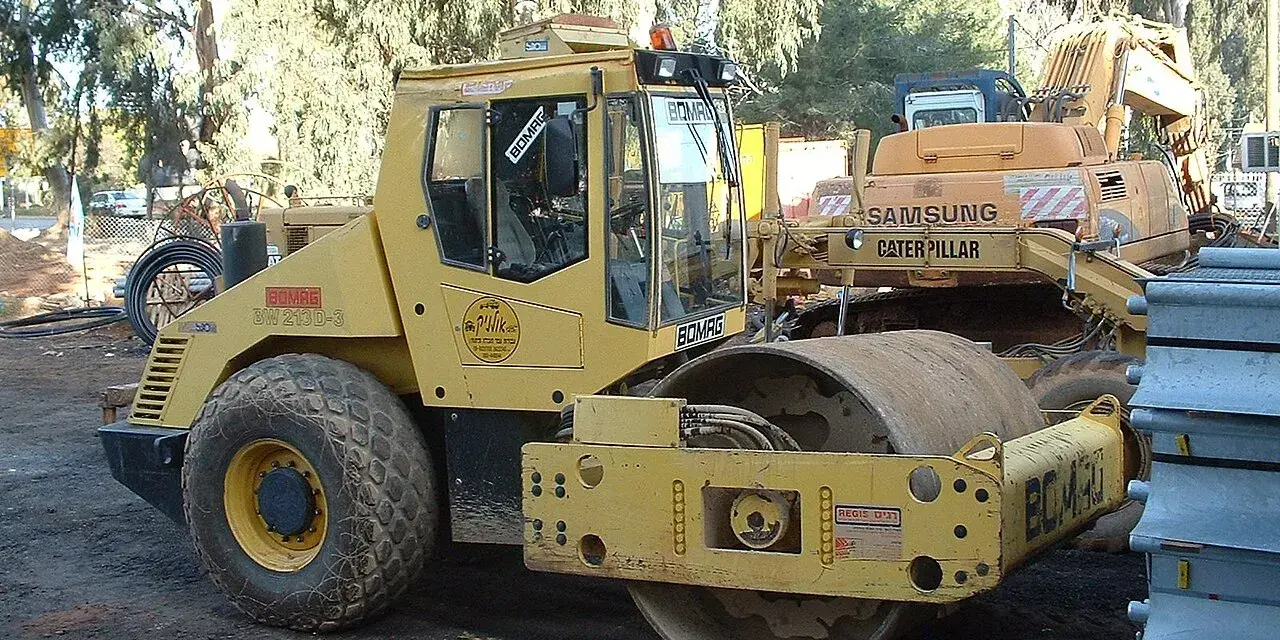

| Jednowalcowy do gruntu | Jeden duży bęben z przodu i napęd z tyłu | Nasypy, podbudowy, grunty niespoiste i spoiste | Na gotowym asfalcie pracuje mniej precyzyjnie niż tandem |
| Pneumatyczny | Zestaw opon z możliwością dociążania balastem | Docisk warstw asfaltowych i poprawa zespolenia między nimi | Wymaga właściwego ciśnienia w oponach i sensownego balastu |
| Przegubowy lub pivot-steered | Wysoka zwrotność, często możliwość przesunięcia toru jazdy | Praca przy krawężnikach, ścianach, przeszkodach i w wąskich strefach | Bardziej złożona konstrukcja podnosi koszt serwisu |
Walce tandemowe z dwoma bębnami zagęszczają materiał bardzo równomiernie i dlatego są tak popularne przy nawierzchniach drogowych. Pneumatyczne z kolei wchodzą wtedy, gdy potrzebny jest efekt ugniatania, a nie tylko „docisku z góry”. Do tego dochodzą maszyny z wysuniętym lub przesuniętym torem jazdy, które ułatwiają pracę przy przeszkodach i zmniejszają ryzyko zahaczenia o krawędzie. Sama klasyfikacja jednak nie wystarczy, bo nowoczesny walec coraz częściej wygrywa detalami konstrukcyjnymi.
Które rozwiązania techniczne robią największą różnicę na budowie
Najbardziej widoczne różnice nie zawsze wynikają z samej masy. W praktyce sporo zmienia oscylacja, czyli łagodniejszy sposób zagęszczania, w którym bęben nie „bije” tak agresywnie jak przy klasycznej wibracji pionowej. To dobre rozwiązanie przy wrażliwszych warstwach i tam, gdzie trzeba pracować blisko zabudowy albo elementów podatnych na drgania. Z kolei w zwykłej wibracji liczy się wydajność i tempo pracy, zwłaszcza na odcinkach, gdzie warstwa ma odpowiednią grubość i nośność.
- Tryb jazdy kraba pozwala przesunąć tor przedniego i tylnego bębna, co ułatwia pracę przy przeszkodach i zwiększa szerokość roboczą w trudnym miejscu.
- Automatyczne sterowanie wibracją ogranicza ryzyko błędnego doboru drgań do materiału i pomaga utrzymać powtarzalny efekt.
- Systemy pomiaru zagęszczenia pokazują operatorowi, gdzie przejazd został już wykonany i czy warstwa osiąga zakładaną sztywność.
- Mapowanie temperatury i przejazdów jest szczególnie przydatne przy asfalcie, bo pozwala pracować w oknie, w którym materiał jeszcze dobrze się układa.
- Dobra widoczność ze stanowiska operatora nie jest dodatkiem kosmetycznym, tylko realnie zmniejsza liczbę korekt i uszkodzeń przy krawędziach.
W praktyce takie rozwiązania nie zastępują operatora, ale ograniczają liczbę decyzji podejmowanych „na oko”. A to robi dużą różnicę, bo walec jest maszyną, której nie wybacza się byle jakiej jazdy. Zbyt szybki przejazd, źle dobrana amplituda albo praca bez kontroli temperatury potrafią zepsuć efekt szybciej niż sam błąd konstrukcyjny. To prowadzi mnie do obsługi i serwisu, czyli do rzeczy, które bardzo często są niedoceniane.
Na co zwrócić uwagę podczas obsługi i serwisu
Jeśli miałbym wskazać najczęstsze źródła problemów, nie szukałbym ich od razu w skomplikowanej elektronice. Zaczynam od podstaw: zraszanie, skrobaki, szczelność hydrauliki, stan bębnów, hamulce i luz na przegubie. W walcu wygląda to banalnie, ale właśnie te elementy decydują, czy maszyna zachowuje powtarzalność przez cały dzień pracy.
- Sprawdź dysze i pompę zraszania przed wejściem na gorący asfalt.
- Oczyść skrobaki, bo przyklejona mieszanka szybko zostawia ślady na nawierzchni.
- Obejrzyj przewody hydrauliczne i połączenia, szczególnie przy dużej liczbie przejazdów i pracy w wysokiej temperaturze.
- Skontroluj hamulce i kierowanie, bo walec często pracuje blisko innych maszyn i ludzi.
- Dobierz amplitudę do grubości warstwy, zamiast od razu używać maksymalnej wartości.
- Nie jedź za szybko, bo zbyt duża prędkość skraca czas oddziaływania bębna na materiał.
- W walcu pneumatycznym pilnuj ciśnienia i balastu, bo bez tego traci on swój kneading effect, czyli zdolność do ugniatania warstwy.
Najgorszy błąd, jaki widzę w praktyce, to traktowanie walca jak „ciężkiego pojazdu do przejechania po materiale”. To maszyna precyzyjna, a nie tylko ciężka. Jeżeli system zraszania przestaje działać, skrobaki są zużyte albo operator pracuje zbyt agresywnie, efekt końcowy wygląda gorzej mimo tego, że sama maszyna nadal się porusza. Właśnie dlatego warto patrzeć nie tylko na stan techniczny, ale też na dopasowanie walca do zadania.
Co decyduje o tym, czy walec zrobi równą warstwę
Jeśli oceniam walec na placu budowy, patrzę najpierw na trzy rzeczy: czy jego konstrukcja pasuje do materiału, czy bęben pracuje równo i czy operator ma warunki, żeby kontrolować przejazd. Do asfaltu potrzebny jest gładki bęben, sprawne zraszanie i dobra widoczność krawędzi. Do gruntu ważniejsze są trakcja, siła wibracji i możliwość pracy na zmiennym podłożu. Przy krawężnikach i ścianach liczy się zwrotność, a przy cienkich warstwach lepszy będzie walec, który zagęszcza delikatniej, zamiast działać „na siłę”.
Właśnie dlatego budowa walca drogowego ma znaczenie praktyczne, a nie tylko techniczne: od niej zależą liczba przejazdów, jakość nawierzchni, zużycie paliwa i to, czy maszyna będzie po prostu wygodna w codziennej pracy.
