W układach kierowania maszyn rolniczych i budowlanych mały element potrafi zatrzymać cały system, jeśli zacznie podawać błędne dane. W praktyce to właśnie czujnik skrętu informuje sterownik, w jakiej pozycji znajdują się koła, oś albo siłownik i czy maszyna faktycznie skręca tak, jak powinna. Poniżej wyjaśniam, jak działa taki podzespół, jakie daje objawy przy awarii, jak go sprawdzić oraz na co uważać przy zakupie zamiennika.
Najważniejsze informacje o czujniku kąta skrętu
- Mierzy położenie elementu układu kierowniczego i przekazuje je do sterownika, który na tej podstawie koryguje pracę maszyny.
- W maszynach rolniczych i budowlanych częściej spotkasz go przy osi, siłowniku albo przegubie niż wyłącznie przy kolumnie kierownicy.
- Najczęstsze objawy awarii to błędy na panelu, gubienie punktu zero, skaczące odczyty i problemy z kalibracją.
- Przed wymianą trzeba sprawdzić zasilanie, masę, wiązkę, luz mechaniczny i zgodność numeru części.
- Dobry zamiennik nie jest wyłącznie „taki sam z wyglądu” - liczy się typ sygnału, zakres pracy i konieczność adaptacji.
Co dokładnie mierzy ten czujnik i po co go w ogóle stosuje
Czujnik kąta skrętu nie „zgaduje” ruchu. On mierzy rzeczywiste położenie elementu ruchomego - najczęściej kierownicy, wałka, osi albo siłownika - i przekazuje tę informację do sterownika. W praktyce daje maszynie punkt odniesienia: komputer wie, gdzie jest pozycja neutralna, jak duży jest skręt i czy sygnał mieści się w dopuszczalnym zakresie.
W maszynach rolniczych i budowlanych ma to większe znaczenie, niż wielu osobom się wydaje. Taki sygnał pomaga utrzymać prosty tor jazdy, wspiera automatyczne prowadzenie, synchronizuje układ skrętny przy osi tylnej albo przegubie i pilnuje, żeby reakcja hydrauliki była zgodna z ruchem operatora. Jeśli wartość jest błędna, elektronika zaczyna działać na ślepo - a wtedy pojawiają się szarpnięcia, ograniczenie funkcji albo całkowity brak reakcji. Zanim jednak przejdę do typów konstrukcji, warto zobaczyć, jak ten sam pomiar realizuje się w różnych układach.
Jak działa i jakie są najczęstsze konstrukcje
W praktyce spotyka się kilka rozwiązań, ale w maszynach roboczych najważniejsze są dwa: konstrukcje potencjometryczne i magnetyczne. Pierwsze są prostsze, drugie zwykle trwalsze. W obu przypadkach chodzi o jedno - zamienić ruch mechaniczny na sygnał elektryczny, który sterownik potrafi odczytać bez zgadywania.
Typ sygnału może być analogowy, magnetyczny, cyfrowy albo przez CAN, czyli magistralę komunikacyjną między sterownikami. To ważne, bo zły zamiennik potrafi pasować mechanicznie, ale nie dogada się z elektroniką.
| Typ czujnika | Jak działa | Mocne strony | Słabsze strony | Gdzie bywa stosowany |
|---|---|---|---|---|
| Potencjometryczny | Zmiana położenia suwaka zmienia opór i napięcie sygnału. | Prosta budowa, niższa cena, łatwy odczyt. | Mechaniczne zużycie ścieżki, większa wrażliwość na luz i drgania. | Starsze układy i prostsze maszyny. |
| Magnetyczny / Hall | Ruch magnesu zmienia pole magnetyczne odczytywane przez układ elektroniczny. | Dobra odporność na kurz, błoto i wibracje. | Wyższa cena, większa zależność od elektroniki sterującej. | Nowsze ciągniki, ładowarki, systemy prowadzenia. |
| Optyczny | Układ śledzi impulsy świetlne podczas obrotu tarczy. | Bardzo precyzyjny pomiar. | Wymaga czystszego środowiska pracy. | Rzadziej, głównie w rozwiązaniach specjalistycznych. |
Z mojego doświadczenia w maszynach pracujących w kurzu, błocie i ciągłych wibracjach najbezpieczniej wypadają wersje magnetyczne. Potencjometr potrafi działać długo, ale gdy ścieżka pomiarowa się wytrze albo pojawi się luz na mocowaniu, zaczynają się skoki wskazań. To właśnie dlatego lokalizacja czujnika ma znaczenie równie duże jak jego typ, a to prowadzi do pytania, gdzie ten element najczęściej siedzi w realnej maszynie.
Gdzie spotkasz go w ciągniku, ładowarce i koparce

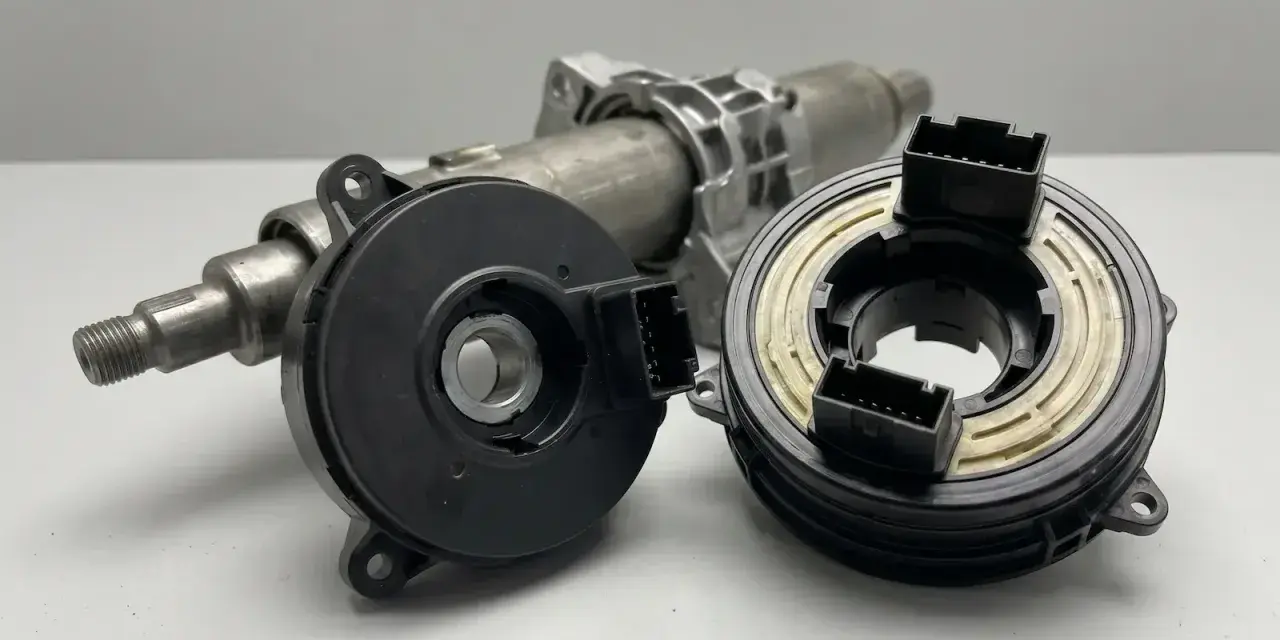

W ciągnikach z klasycznym układem kierowniczym czujnik najczęściej pracuje przy kolumnie, osi przedniej albo w miejscu, w którym sterownik może odczytać faktyczne położenie kół. W maszynach z układem przegubowym częściej jest montowany przy przegubie albo siłowniku, bo to tam widać rzeczywisty skręt ramy. W koparko-ładowarkach i ładowarkach przegubowych sensor zwykle kontroluje nie ruch kierownicy sam w sobie, ale faktyczny kąt ustawienia członu roboczego.
To rozróżnienie jest ważne, bo operator często myśli o skręcie jako o ruchu kierownicy, a sterownik chce znać pozycję koła, osi lub przegubu. Przy automatycznym prowadzeniu, skręcie osi tylnej albo synchronizacji układu hydraulicznego liczy się nie intencja operatora, tylko rzeczywisty efekt. Jeśli czujnik siedzi na siłowniku, nawet drobny luz w cięgnie albo krzywo ustawiona tarcza pomiarowa może wywołać błąd. Kiedy już wiadomo, gdzie go szukać, łatwiej rozpoznać pierwsze sygnały usterki.
Jak rozpoznać awarię czujnika skrętu
Awaria rzadko wygląda tak samo w dwóch różnych modelach. Jedna maszyna pokaże błąd na wyświetlaczu, inna wyłączy wspomaganie prowadzenia, a jeszcze inna zacznie gubić punkt zero po każdym odpaleniu. Najbardziej zdradliwe są sytuacje, w których mechanika wydaje się sprawna, a na ekranie wartości skaczą o kilka stopni mimo nieruchomego układu.
| Objaw | Co zwykle oznacza | Od czego zacząć |
|---|---|---|
| Kontrolka błędu układu kierowniczego lub prowadzenia | Sterownik nie ufa sygnałowi z czujnika albo nie widzi go wcale. | Sprawdź zasilanie, masę i wtyczkę. |
| Skaczące wartości w diagnostyce | Zużycie elementu pomiarowego, luz mechaniczny albo przerwany przewód. | Obejrzyj wiązkę i mocowanie sensora. |
| Brak kalibracji lub ciągły powrót błędu po adaptacji | Układ nie zna położenia neutralnego albo czujnik pracuje poza zakresem. | Ustaw koła na wprost i sprawdź geometrię. |
| Maszyna reaguje z opóźnieniem lub zbyt nerwowo | Sygnał jest obecny, ale niestabilny lub błędnie przeliczany przez sterownik. | Porównaj odczyt z ruchem faktycznym, nie tylko z kierownicą. |
Jeśli widać takie objawy, nie zakładałbym od razu wymiany całego modułu. Często winna jest wtyczka, masa, zaśniedziały przewód albo rozjechane ustawienie mechaniczne. W kolejnym kroku pokazuję, jak sprawdzić układ tak, żeby nie kupować części w ciemno.
Jak sprawdzić i skalibrować go bez zgadywania
Najpierw robię najprostsze rzeczy, bo właśnie one najczęściej oszczędzają czas. Oglądam wtyczkę, stan przewodów, pęknięcia obudowy i luz na mocowaniu. Dopiero potem podpinam diagnostykę i patrzę, czy odczyt zmienia się płynnie. W analogowych układach często spotyka się zasilanie 5 V i sygnał roboczy w okolicach 0,5-4,5 V, ale w maszynach z własnym sterownikiem może to wyglądać inaczej, dlatego zawsze trzymam się dokumentacji danego modelu.
- Ustaw koła albo element skrętny idealnie na wprost i zapamiętaj wartość w diagnostyce.
- Obróć układ do pełnego skrętu w obie strony i sprawdź, czy odczyt zmienia się płynnie, bez przeskoków.
- Zmierz zasilanie, masę i przewód sygnałowy, jeśli sterownik pozwala na dostęp do tych punktów.

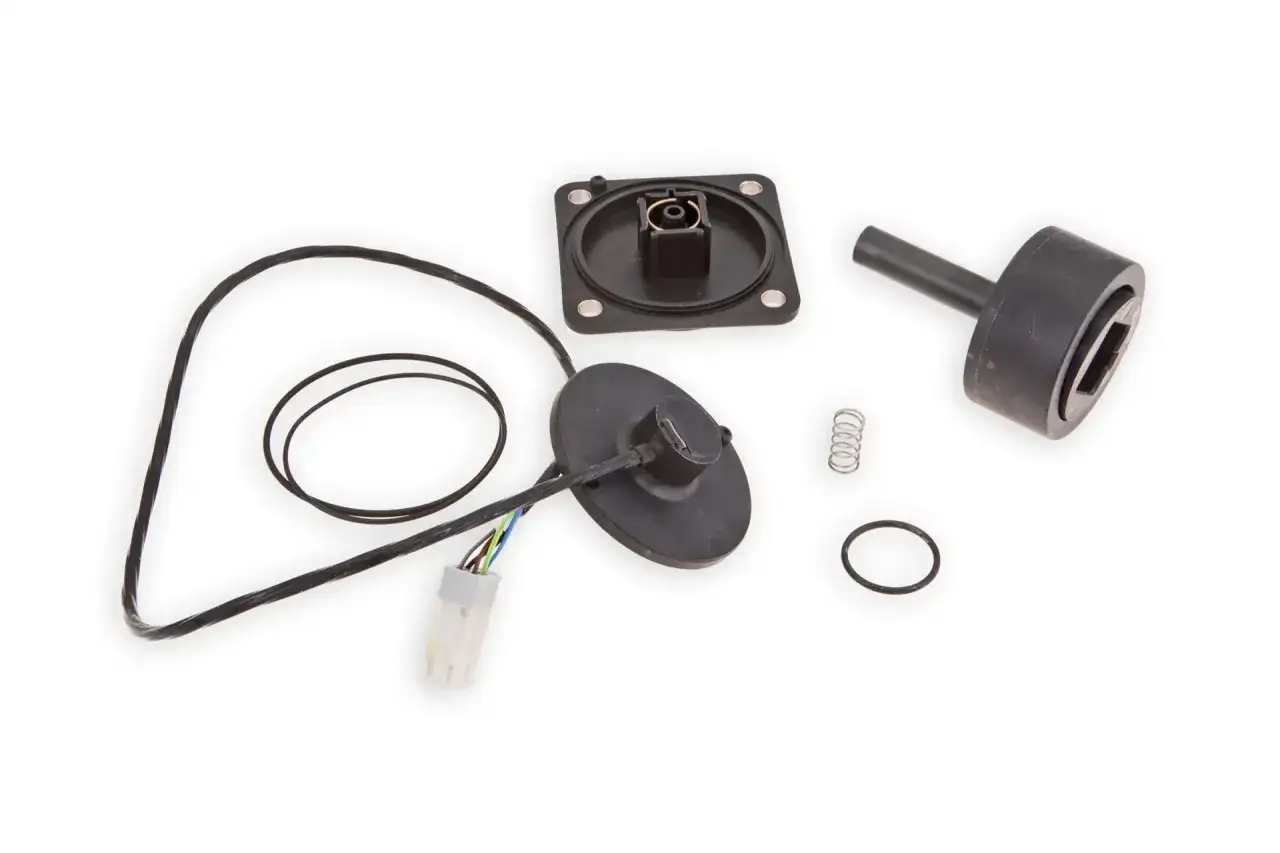

- Sprawdź, czy tarcza, magnes albo ramię pomiarowe nie ociera o obudowę i nie ma nadmiernego luzu.
- Wykonaj kalibrację lub adaptację po ustawieniu mechaniki, a nie przed nią.
- Skasuj błędy i zrób krótki test pracy pod obciążeniem, bo na postoju nie każda usterka wyjdzie od razu.
Nie każdy sterownik pozwala na ręczną adaptację; część maszyn wymaga procedury serwisowej z komputerem diagnostycznym. Jeśli po kalibracji wszystko wraca do normy, problem był najpewniej ustawieniowy albo komunikacyjny. Jeśli odczyt dalej skacze, część może być zużyta mechanicznie albo niezgodna z wersją maszyny. I właśnie tu zaczyna się temat zakupu, który w praktyce decyduje o tym, czy naprawa będzie jednorazowa.
Na co zwrócić uwagę przy zakupie zamiennika
Największy błąd widzę wtedy, gdy ktoś porównuje tylko wygląd i wtyczkę. W rzeczywistości liczą się numer katalogowy, zakres pracy, sposób mocowania, typ sygnału i to, czy sterownik wymaga później kodowania albo adaptacji. Dwa czujniki mogą wyglądać prawie identycznie, a jeden będzie odczytywany poprawnie, a drugi nie przejdzie kalibracji.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Numer części | Porównaj oznaczenie OE lub zamiennika. | Ta sama obudowa nie gwarantuje tego samego zakresu pomiaru. |
| Typ sygnału | Analogowy, magnetyczny, cyfrowy, CAN. | Sterownik musi rozumieć sygnał dokładnie w takim formacie, jaki przewidział producent. |
| Zakres ruchu | Sprawdź, ile stopni skrętu obsługuje sensor. | Zbyt mały zakres daje błędy na krańcach pracy. |
| Mocowanie i geometria | Długość ramienia, pozycja tarczy, punkt zerowy. | Źle dobrany punkt odniesienia psuje odczyt mimo sprawnej elektroniki. |
| Odporność na warunki pracy | Uszczelnienie, konektor, odporność na drgania. | W maszynie rolniczej i budowlanej to nie detal, tylko warunek przeżycia części. |
Jeśli chodzi o ceny, rynek jest szeroki. Prostsze zamienniki i używane elementy można znaleźć już w okolicach 150-500 zł, ale markowe lub bardziej złożone czujniki do maszyn potrafią kosztować 700-1800 zł i więcej. Sama diagnostyka oraz kalibracja zwykle dobijają kolejne 150-400 zł, a przy dojeździe serwisu na pole lub budowę koszt bywa wyższy. To właśnie dlatego przed zakupem dobrze jest jeszcze sprawdzić kilka rzeczy obok samego sensora.
Co sprawdzam jeszcze przed wymianą, żeby nie przepłacić
Zanim uznam, że winny jest sam element pomiarowy, sprawdzam mechanikę układu. Luz na sworzniach, końcówkach, przegubie albo siłowniku potrafi oszukać nawet dobry sensor. Zwracam też uwagę na stan tarczy pomiarowej, wspornika i punktu zerowego, bo jeśli któryś z tych elementów jest przesunięty, nowa część niewiele zmieni.
- Wiązka i wtyczki przy osi lub siłowniku, bo wilgoć i błoto robią tam najwięcej szkód.
- Luz mechaniczny w układzie skrętnym, szczególnie po naprawach hydrauliki lub zawieszenia.
- Geometria i ustawienie kół na wprost przed kalibracją.
- Błędy zapisane w sterowniku, także te stare, które mogą mylić diagnostykę.
- Stan mocowania czujnika, bo pęknięty uchwyt albo przesunięty korpus daje taki sam chaos jak uszkodzona elektronika.
W praktyce najczęściej opłaca się zacząć od prostych pomiarów i dopiero potem zamawiać część. Jeśli sygnał jest stabilny, a problem wraca po kalibracji, wymiana ma sens. Jeśli odczyt jest niestabilny już na postoju, szukałbym najpierw w wiązce, luzach i punkcie odniesienia, bo to właśnie tam ukrywa się większość kosztownych pomyłek.
