Glebogryzarka separacyjna to maszyna, która spulchnia ziemię i jednocześnie odsiewa kamienie, korzenie oraz większe grudy, dzięki czemu podłoże nadaje się od razu pod trawnik, warzywa albo dalszą uprawę. Poniżej pokazuję, jak zrobić glebogryzarkę separacyjną w praktyce, co da się przerobić z klasycznej glebogryzarki, jakie elementy są naprawdę kluczowe i kiedy lepiej zrezygnować z budowy od zera. To ważny temat, bo w tej konstrukcji jeden błąd w napędzie albo układzie sita potrafi zepsuć cały efekt.
Najważniejsze założenia przed budową
- Najrozsądniej zaczynać od bazy: używanej glebogryzarki albo sprawdzonego podwozia, a nie od projektu od zera.
- Układ separacji musi mieć rotor, przestrzeń przesiewającą, pręty lub sito oraz element wyrównujący powierzchnię.
- Odwrócony kierunek pracy rotora poprawia przesiewanie, ale wymaga mocnej ramy i dobrego zabezpieczenia napędu.
- Przy małych konstrukcjach realnym punktem startowym jest zwykle szerokość około 100-125 cm i moc od ok. 18 KM, zależnie od gleby i głębokości pracy.
- W mokrej, gliniastej ziemi nawet dobrze zrobiona maszyna będzie się zapychać, więc testy trzeba robić w kilku warunkach.
Najpierw ustal, czy budujesz maszynę od zera, czy przerabiasz gotową
Jeśli ktoś chce zrobić separacyjną wersję glebogryzarki, ja zaczynam nie od spawarki, tylko od decyzji, czy rzeczywiście opłaca się budować całość od podstaw. W praktyce taki sprzęt składa się z trzech rzeczy naraz: klasycznego rozdrabniania, przesiewania i wyrównywania powierzchni. To oznacza więcej mechaniki niż w zwykłej glebogryzarce i większą wrażliwość na błędy konstrukcyjne.
| Opcja | Co robisz | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|---|
| Budowa od zera | Projektujesz ramę, rotor, przekładnię, sito i wał wyrównujący od podstaw | Pełna kontrola nad wymiarami i układem pracy | Największe ryzyko błędu, najwięcej czasu i kosztów | Gdy masz warsztat, doświadczenie i chcesz niestandardową szerokość |
| Przeróbka zwykłej glebogryzarki | Dorabiasz tylny system separacji, osłony i element wyrównujący | Najszybsza droga do działającej maszyny | Nie każdą bazę da się sensownie przerobić | Gdy masz sprawny korpus, rotor i stabilny napęd |
| Zakup używanej maszyny | Regenerujesz zużyte łożyska, noże, łańcuch i osłony | Najmniej ryzykowna opcja technicznie | Trzeba dobrze ocenić stan zużycia | Gdy zależy ci na czasie i chcesz pracować w sezonie |
Ja w praktyce najczęściej polecam drugą albo trzecią drogę. Budowa od zera ma sens głównie wtedy, gdy potrzebujesz nietypowej szerokości albo masz dostęp do pełnej obróbki metalu. Gdy to ustalisz, można przejść do samej anatomii maszyny.

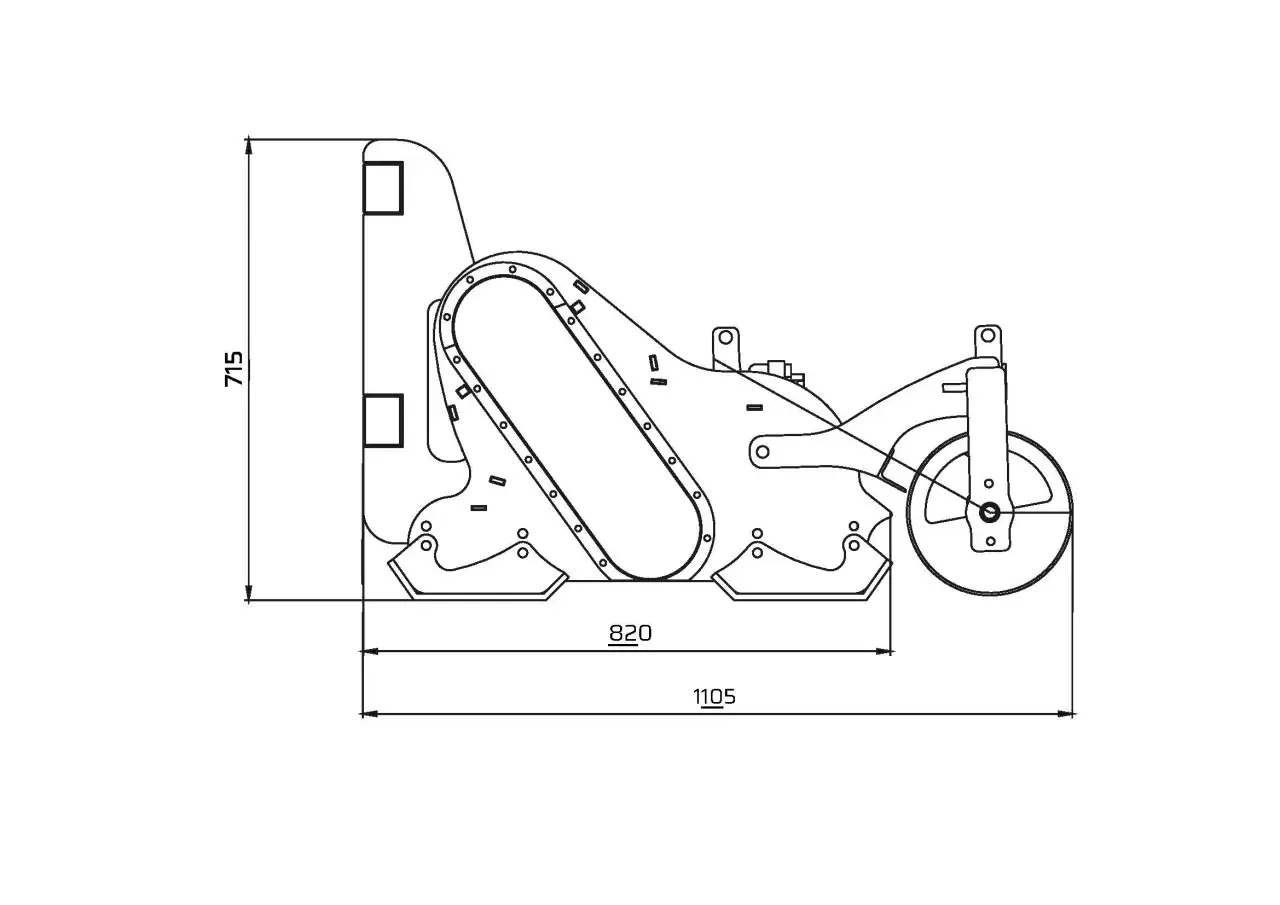

Z czego składa się układ separacji
Najprościej mówiąc, rotor rozdrabnia, pręty lub sito oddzielają kamienie i większe frakcje, a wał wyrównujący kończy robotę. To właśnie ten układ odróżnia separacyjną glebogryzarkę od zwykłej maszyny do spulchniania ziemi. Jeśli zabraknie choć jednego z tych elementów, efekt będzie bardziej przypominał intensywne mieszanie gleby niż prawdziwą separację.
| Element | Po co jest potrzebny | Na co uważać przy projekcie |
|---|---|---|
| Rama nośna | Przenosi obciążenia i trzyma całą geometrię maszyny | Musi być sztywna, bo przy kamieniach i grubej darni konstrukcja dostaje mocne uderzenia |
| Rotor z nożami | Rozdrabnia glebę i rozrywa darń | Zbyt agresywny rotor będzie wybijał ziemię w górę i przeciążał napęd |
| Pręty separujące albo sito | Przesiewa drobną ziemię i zatrzymuje większe frakcje | Rozstaw trzeba dobrać do rodzaju gleby; zbyt mały szybko się zapcha |
| Tylną klapa lub komora separacji | Tworzy przestrzeń, w której materiał się przesypuje | Powinna być uchylna, bo bez dostępu czyszczenie staje się udręką |

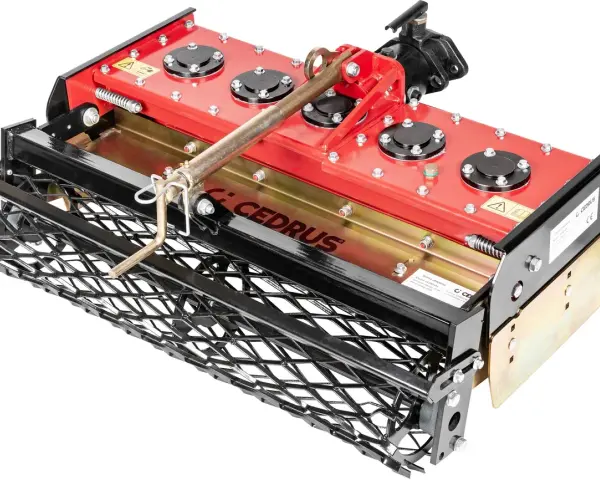

| Wał siatkowy lub wał wyrównujący | Dociska i wygładza powierzchnię po przejściu rotora | Jeśli jest za lekki, maszyna nie zostawi równego śladu |
| Napęd WOM, przekładnia lub łańcuch | Przekazuje moc z ciągnika lub silnika | Potrzebuje zabezpieczenia przeciążeniowego, inaczej pierwsze zakleszczenie może zniszczyć układ |
| Osłony i sprzęgło zabezpieczające | Chronią operatora i napęd | Tu nie ma miejsca na oszczędność, bo to element bezpieczeństwa, nie dekoracja |
W gotowych maszynach spotyka się też minimalny przesuw boczny, który pomaga prowadzić glebogryzarkę dokładnie za ciągnikiem, oraz klapę ułatwiającą czyszczenie po pracy. Warto pamiętać, że same pręty separujące nie załatwią sprawy, jeśli rotor będzie pracował w złym kierunku albo całość będzie zbyt lekka. I właśnie dlatego kolejny krok to już nie teoria, tylko praktyczny montaż.
Jak zbudować lub przerobić maszynę krok po kroku
Ja przy takim projekcie trzymałbym się prostego porządku prac. Najpierw baza i pomiary, potem napęd, potem układ separacji, a dopiero na końcu regulacje i testy. W tej kolejności łatwiej uniknąć sytuacji, w której masz już pospawaną ramę, ale nie mieści się w niej wał albo klapa nie otwiera się pod właściwym kątem.
-
Wybierz bazę, która da się w ogóle dociążyć i napędzić. Do małej maszyny lepsza jest sprawdzona glebogryzarka lub lekka rama pod ciągnik niż ciężki, przypadkowy korpus. Jeśli zaczynasz od zera, trzymaj się raczej szerokości około 100-125 cm, bo większy sprzęt szybciej zacznie wymagać mocniejszego napędu i sztywniejszej konstrukcji.
-
Zaprojektuj komorę roboczą tak, żeby materiał miał gdzie się przesiać. Rotor nie może pracować „na styk” z tylnią ścianą. Musi mieć miejsce, by podrzucać ziemię do strefy separacji, a nie ubijać jej w jednym punkcie. To właśnie ten bufor decyduje, czy maszyna przesiewa, czy tylko miele.
-
Dobierz rotor i noże do rodzaju gleby. Do cięższej, kamienistej ziemi lepiej sprawdza się układ bardziej odporny na uderzenia niż delikatne noże od lekkiej glebogryzarki ogrodowej. W praktyce ważniejsza od „ostrości” jest tu wytrzymałość i stabilny rozstaw noży.
-
Zbuduj sekcję separującą z sensownym rozstawem prętów lub oczek sita. Przy typowej pracy ziemia powinna przechodzić swobodnie, a kamień lub grubsza grudka zostać na górze albo zsunąć się poza strefę uprawy. Zbyt mały prześwit szybko zapcha maszynę, zbyt duży ograniczy efekt oczyszczania.
-
Dodaj wał wyrównujący i regulację głębokości. Bez tego nawet dobra separacja nie da ładnej powierzchni. Wał nie musi być skomplikowany, ale powinien stabilizować maszynę i zostawiać równy ślad po przejeździe.
-
Rozwiąż napęd tak, aby dało się go od razu bezpiecznie zatrzymać. Przy napędzie z WOM obowiązkowe są osłony i zabezpieczenie przeciążeniowe, np. sprzęgło lub śruba ścinana. W napędzie łańcuchowym nie wolno liczyć na samą „wytrzymałość materiału”, bo najczęściej pierwszy problem zaczyna się od zakleszczenia kamienia.
-
Zrób prototypowe próby na małej głębokości. Najpierw sprawdzaj 8-10 cm, potem dopiero zwiększaj do 12-15 cm, a w trudniejszej glebie do około 18 cm, jeśli napęd i rama to wytrzymają. Praca od razu „na pełno” zwykle kończy się przegrzaniem, zapychaniem albo wyginaniem elementów.
Jeśli przerabiasz zwykłą glebogryzarkę, ja skupiłbym się na dopięciu tylnej komory separacyjnej, a nie na wymianie wszystkiego naraz. W wielu przypadkach właśnie tam kryje się największa różnica między półśrodkiem a maszyną, która realnie oczyszcza glebę. Gdy masz już koncepcję wykonania, trzeba policzyć napęd i geometrię pracy.
Jak dobrać moc, przełożenie i geometrię pracy
W takich maszynach nie wystarczy pytanie „ile koni ma ciągnik”. Liczy się jeszcze głębokość, rodzaj gleby, masa samej glebogryzarki i to, czy rotor ma pracować agresywnie, czy bardziej przesiewająco. W praktyce dla małych szerokości roboczych często mówi się o napędzie od około 18 KM wzwyż, ale przy cięższej glebie i większej szerokości ta granica szybko rośnie.
| Parametr | Praktyczny zakres startowy | Co się dzieje, gdy ustawisz go źle |
|---|---|---|
| Szerokość robocza | Około 100-125 cm do pierwszej konstrukcji | Za szeroka maszyna trudniej trzyma geometrię i bardziej obciąża napęd |
| Moc źródła napędu | Minimum około 18 KM dla małych układów, często więcej w praktyce | Za mała moc oznacza spadek obrotów, zatykanie się i słabe przesiewanie |
| Rozstaw prętów lub oczek | Orientacyjnie 30-50 mm, zależnie od celu pracy | Za ciasno: zapychanie. Za szeroko: kamienie przechodzą razem z ziemią |
| Głębokość pracy | 8-15 cm przy zakładaniu trawnika, głębiej tylko gdy warunki na to pozwalają | Zbyt duża głębokość przeciąża rotor i pogarsza wyrównanie |
| Kierunek obrotu rotora | W wersji separacyjnej często przeciwbieżny względem jazdy | Poprawia odsiewanie, ale wymaga szczególnej uwagi przy bezpieczeństwie i stabilności |
Tu mam jedną ważną uwagę: przeciwbieżny rotor rzeczywiście pomaga w separacji, bo materiał jest podrzucany i przesiewany w kierunku sekcji tylnej. Z drugiej strony taka konfiguracja jest bardziej wymagająca dla operatora i konstrukcji, zwłaszcza w maszynach prowadzonych ręcznie. Ja nie pchałbym tego rozwiązania do lekkiego sprzętu bez przemyślanej osłony i kontroli zachowania maszyny na zakleszczeniu.
Warto też pamiętać, że w katalogach spotyka się szerokości od około 95 do 165 cm, ale to nie znaczy, że każda szerokość pasuje do każdego ciągnika. Jeśli projekt ma służyć na jednej działce i w jednej klasie gleby, prostsza i węższa konstrukcja zwykle daje więcej pożytku niż ambitny, ciężki prototyp. I właśnie dlatego najwięcej projektów nie wywraca się na samym spawaniu, tylko na prostych błędach wykonawczych.
Najczęstsze błędy, które psują efekt separacji
W takich konstrukcjach powtarzają się te same problemy. Zaskakująco rzadko są to „wielkie awarie”, a częściej drobiazgi, które po prostu rozsypują całą logikę pracy maszyny. Jeżeli unikniesz poniższych błędów, rośnie szansa, że sprzęt będzie robił dokładnie to, czego oczekujesz.
- Zbyt lekka rama - maszyna zaczyna drżeć, wybija się z toru i nie utrzymuje stałej głębokości.
- Za ciasny separator - pręty lub sito zapychają się już po kilku metrach, zwłaszcza w wilgotnej ziemi.
- Brak uchylnej klapy - czyszczenie staje się męczące, a po każdym większym kamieniu trzeba zatrzymywać pracę na długo.
- Nieodpowiedni kierunek obrotu - rotor miesza materiał, ale go nie przesiewa, więc efekt wizualnie wygląda dobrze tylko przez chwilę.
- Brak zabezpieczenia napędu - jedno zakleszczenie wystarczy, żeby uszkodzić łańcuch, przekładnię albo wał WOM.
- Praca na mokrej glinie - nawet dobra separacyjna glebogryzarka wtedy się męczy, bo ziemia nie chce przejść przez układ przesiewający.
- Za szybki przejazd - materiał nie ma czasu się rozdzielić i zamiast czystej gleby dostajesz chaotycznie wymieszaną warstwę.
Ja zawsze powtarzam, że największym wrogiem tej maszyny nie jest kamień, tylko pośpiech. Lepiej zrobić dwa wolniejsze przejazdy niż jeden zbyt szybki, po którym i tak trzeba wszystko poprawiać ręcznie. To prowadzi do najważniejszego pytania: czy własna konstrukcja rzeczywiście ma sens finansowy.
Ile kosztuje taki projekt i kiedy lepiej kupić gotową maszynę
Tu nie będę udawał, że istnieje jedna uniwersalna cena. Koszt zależy od tego, czy masz dostęp do używanych części, czy kupujesz wszystko nowe, jaką szerokość planujesz i ile pracy wykonasz sam. Z mojej praktycznej kalkulacji wynika jednak jedno: budowa od zera bardzo szybko drożeje, zwłaszcza gdy doliczysz łożyska, napęd, stal, noże, osłony i czas spędzony na poprawkach.
| Wariant | Orientacyjny koszt | Co zwykle zawiera | Ocena opłacalności |
|---|---|---|---|
| Przeróbka używanej glebogryzarki | Około 6 000-12 000 zł | Baza, stal na separator, podstawowy napęd, osłony i robocizna własna | Najrozsądniejsza opcja, jeśli masz warsztat i cierpliwość |
| Budowa od zera | Około 15 000-25 000 zł i więcej | Cała konstrukcja, napęd, elementy robocze, malowanie, regulacje | Opłacalna tylko przy konkretnym celu technicznym |
| Zakup używanej separacyjnej i regeneracja | Około 10 000-30 000 zł | Maszyna z rynku wtórnego, wymiana zużytych elementów, ewentualne spawanie i serwis | Dobra, gdy liczy się czas i chcesz szybko wejść w pracę |
Kiedy ja bym odpuścił budowę? Gdy potrzebna jest maszyna tylko na jeden sezon, gdy nie mam pewności co do napędu albo gdy teren jest mocno kamienisty i nie chcę ryzykować długich poprawek. Wtedy gotowy model albo dobrze utrzymana używka zwykle wygrywa nie tylko czasem, ale też powtarzalnością efektu. Jeśli jednak masz warsztat, umiesz policzyć obciążenia i chcesz dopasować sprzęt do własnej działki, własna konstrukcja może być naprawdę sensownym projektem.
Najlepszy efekt daje prosta zasada: najpierw działający rotor i skuteczny separator, potem dopiero dopracowanie wału, osłon i wygody obsługi. W tej maszynie liczy się nie to, czy wygląda „mocno”, tylko czy po przejeździe zostawia czyste, równe i stabilne podłoże bez kamieni, bez grubej darni i bez ciągłego zapychania komory.
