Podłączenie lamp LED w ciągniku nie sprowadza się do dwóch przewodów i przypadkowego wpięcia pod najbliższy plus. W praktyce liczą się napięcie instalacji, zabezpieczenie bezpiecznikiem, przekaźnik, porządna masa i odporność połączeń na wodę oraz drgania. Poniżej pokazuję, jak podłączyć lampy led w ciągniku tak, żeby świeciły mocno, nie zakłócały instalacji i nie robiły problemów po pierwszym błocie albo myciu myjką.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Sprawdź napięcie instalacji - w ciągnikach spotyka się 12 V, 24 V i lampy multi-voltage.
- Wybierz zasilanie przez przekaźnik - przełącznik ma sterować cewką, a nie przenosić cały prąd lamp.
- Załóż bezpiecznik blisko źródła zasilania - wtedy chronisz wiązkę, a nie tylko samą lampę.
- Użyj porządnej masy - na ramie, ale na czystym metalu, albo osobnym przewodem do minusa.
- Postaw na szczelne złącza - w maszynie rolniczej wilgoć i drgania szybko niszczą słabe połączenia.
- Jeśli lampa ma pracować na drodze - sprawdź homologację i ustawienie, żeby nie oślepiała.
Najpierw sprawdzam napięcie, moc i sposób sterowania
Zanim dotknę przewodów, zawsze ustalam trzy rzeczy: jakie napięcie ma instalacja, ile prądu pobiorą lampy i czy mają działać jako oświetlenie robocze, cofania czy dodatkowe światło do jazdy po drodze. To ważne, bo ten sam zestaw LED może zachowywać się zupełnie inaczej w układzie 12 V i 24 V. Przy lampie 60 W pobór wynosi około 5 A przy 12 V, a około 2,5 A przy 24 V.
| Moc lampy | Prąd przy 12 V | Prąd przy 24 V | Co z tego wynika |
|---|---|---|---|
| 18 W | ok. 1,5 A | ok. 0,75 A | Wystarczy lekki obwód, ale nadal warto dać bezpiecznik i przekaźnik. |
| 36 W | ok. 3 A | ok. 1,5 A | To typowy zakres dla jednej lampy roboczej. |
| 60 W | ok. 5 A | ok. 2,5 A | Tu przewód i masa muszą być już naprawdę porządne. |
| 100 W | ok. 8,3 A | ok. 4,2 A | Lepiej rozdzielić obciążenie na osobne obwody. |
W praktyce najwygodniejsze są lampy opisane jako 10-30 V albo 12/24 V, bo łatwiej je dopasować do różnych ciągników. Jeśli instalacja jest starsza, ma korozję albo przeróbki po poprzednich właścicielach, nie zakładam niczego z góry - miernik pokazuje więcej niż kolor przewodu. Od tego miejsca najważniejsze staje się już samo wykonanie połączenia, więc przechodzę do montażu.
Montaż lamp LED krok po kroku
Najprostszy i najbezpieczniejszy układ opieram na zasilaniu z akumulatora, przekaźniku i osobnym przełączniku. Dzięki temu nie obciążam przypadkowych przewodów w kabinie, a sama lampa dostaje stabilne napięcie. W nowych ciągnikach to szczególnie ważne, bo elektronika potrafi źle reagować na dodatkowe obciążenie wpięte byle gdzie.
- Odłączam minus akumulatora. To podstawowy krok, ale nadal najczęściej pomijany. Przy zwarciu w maszynie rolniczej można uszkodzić nie tylko bezpiecznik, ale też wiązkę.

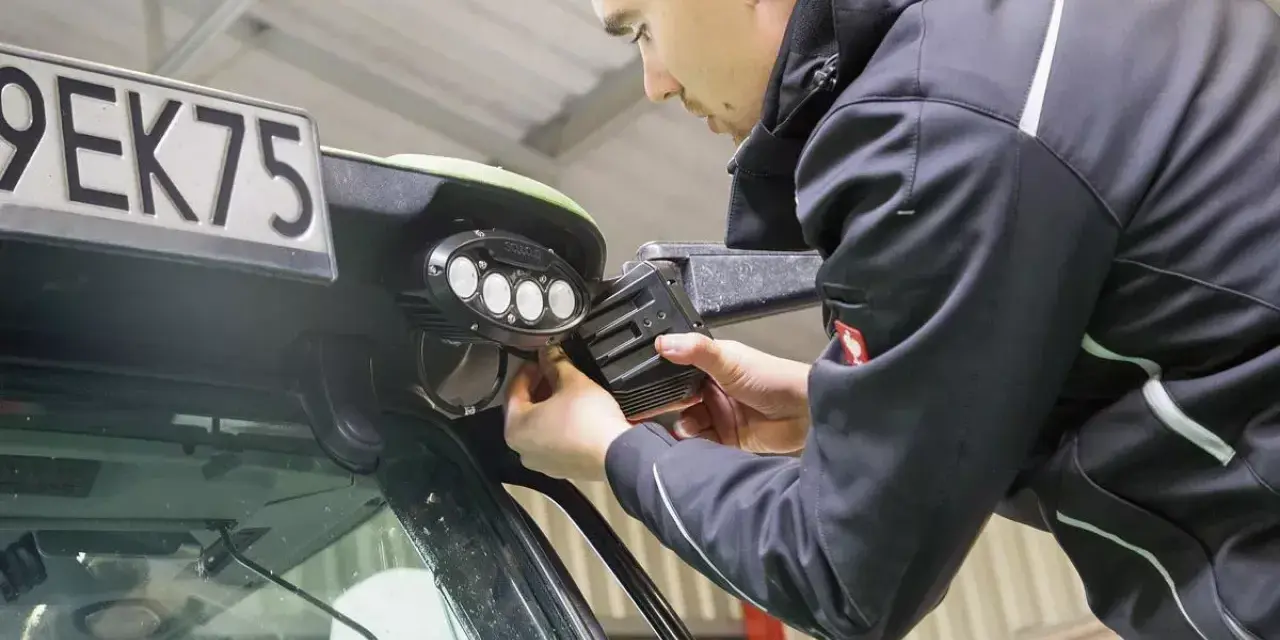

- Wybieram miejsce montażu. Lampa powinna mieć solidny uchwyt i nie może pracować na cienkiej, drgającej blaszce bez podkładek. W praktyce lepiej sprawdza się grubszy wspornik lub fabryczny punkt montażowy.
- Planuję trasę przewodu. Prowadzę go z dala od ostrej krawędzi, układu kierowniczego, wałka odbioru mocy i miejsc, gdzie kabel może ocierać o maskę albo kabinę. Przewód wkładam w peszel.
- Zakładam bezpiecznik jak najbliżej źródła zasilania. Jeśli coś się przetrze, bezpiecznik ma zadziałać zanim przewód zacznie się grzać. To nie jest detal, tylko realna ochrona instalacji.
- Wpinam przekaźnik. Zasilanie główne idzie przez jego styki, a przełącznik steruje tylko cewką. Dzięki temu przycisk w kabinie nie musi przenosić pełnego prądu lampy.
- Podłączam masę. Jeśli ciągnik ma czystą, pewną ramę, mogę użyć punktu masowego. Jeżeli jest rdza, farba albo wilgoć, wolę osobny przewód do minusa akumulatora lub do pewnego punktu zbiorczego.

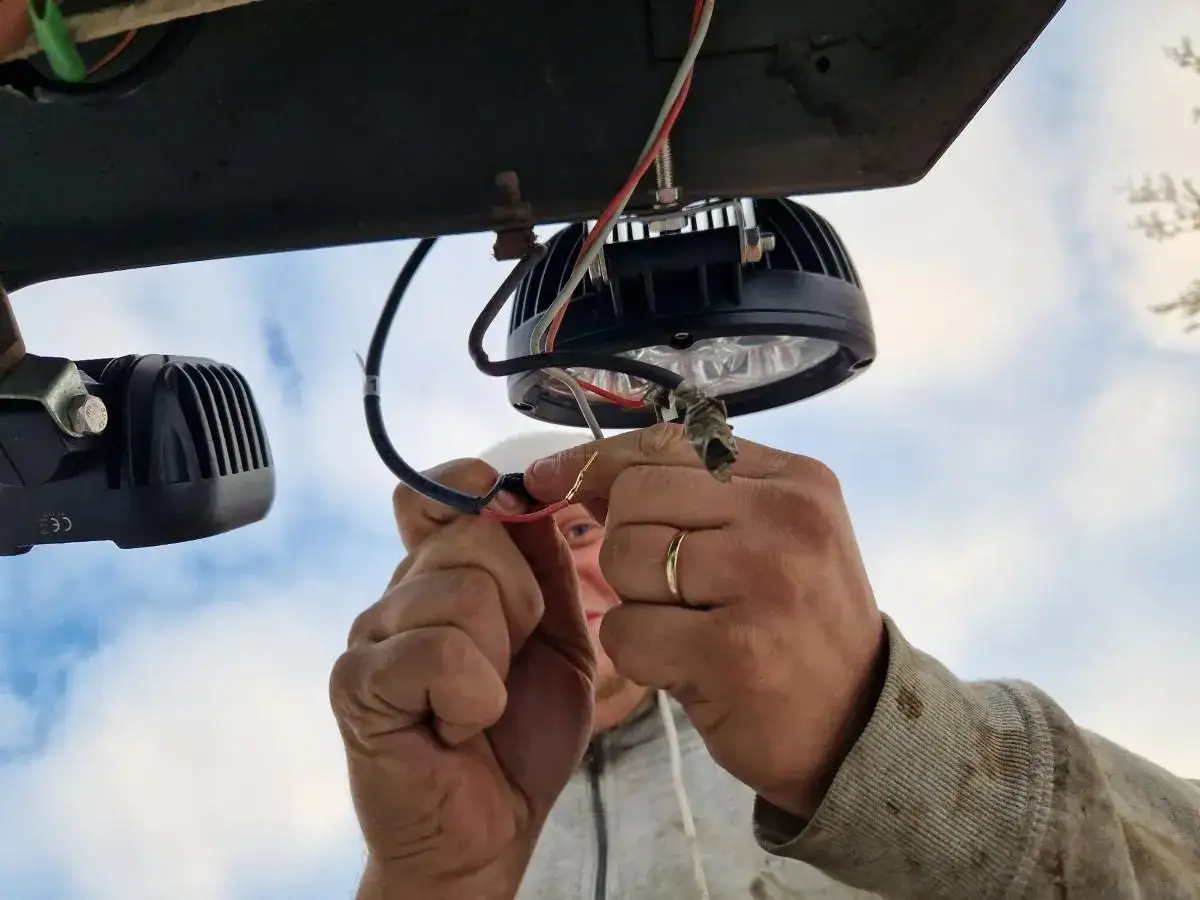

- Uszczelniam połączenia. W maszynach rolniczych zwykła taśma izolacyjna nie wystarcza. Lepiej sprawdzają się złącza zaciskane, termokurczliwe albo szczelne konektory przeznaczone do pracy w brudzie i wodzie.
- Testuję instalację przed finalnym spięciem. Sprawdzam, czy lampa świeci stabilnie, czy nie ma migotania i czy bezpiecznik nie grzeje się po kilku minutach pracy.
Jeśli lampa ma działać jako światło cofania, przewód sterujący mogę wziąć z obwodu lampy wstecznego. Jeśli ma być zwykłym oświetleniem roboczym, daję jej osobny włącznik, żeby nie świeciła przypadkowo podczas jazdy po drodze. Właśnie taki układ najczęściej daje najlepszy kompromis między wygodą a trwałością.
Schemat połączenia, który najczęściej działa
W praktyce najpewniejszy schemat jest prosty: akumulator zasila przekaźnik przez bezpiecznik, przekaźnik podaje prąd na lampę, a przełącznik uruchamia tylko cewkę przekaźnika. To rozwiązanie wygląda skromnie, ale właśnie ono najlepiej znosi wstrząsy, kurz i wilgoć.
| Element | Do czego służy | Jak to podłączam |
|---|---|---|
| 30 | Stały plus z akumulatora | Przez bezpiecznik, możliwie krótki odcinek przewodu. |
| 85 | Masa cewki | Do czystego punktu masowego albo do minusa akumulatora. |
| 86 | Sygnał sterujący | Ze switcha, stacyjki lub z lampy cofania, jeśli lampa ma działać automatycznie. |
| 87 | Wyjście na lampę | Stąd idzie plus do lampy lub do kilku lamp równolegle. |
| 87a | Styk spoczynkowy | Zwykle niewykorzystywany w prostym układzie lamp roboczych. |
Do tego dobieram bezpiecznik i przekrój przewodu pod sumaryczny pobór prądu, a nie pod jedną lampę. Dla prostych instalacji najczęściej sprawdzają się takie wartości:
| Łączna moc zestawu | Bezpiecznik | Przewód | Kiedy to ma sens |
|---|---|---|---|
| do 30 W | 3 A | 1,0 mm² | Jedna mała lampa, krótka trasa kabla. |
| 30-60 W | 5 A | 1,5 mm² | Typowa lampa robocza lub lżejszy zestaw dwóch lamp. |
| 60-100 W | 7,5-10 A | 2,5 mm² | Mocniejsze oświetlenie, dłuższy odcinek przewodu. |
| powyżej 100 W | 10-15 A | 2,5-4,0 mm² | Lepszy osobny obwód albo podział na dwie sekcje. |
W gotowych zestawach często dostaje się już przekaźnik, przełącznik i złącze odporne na warunki terenowe. To oszczędza czas, ale nie zwalnia z myślenia: nadal sprawdzam, czy długość przewodu, miejsce masy i wartość bezpiecznika pasują do konkretnego ciągnika. Z tego miejsca naturalnie wynika pytanie o błędy, które psują całą instalację już po pierwszym uruchomieniu.
Najczęstsze błędy przy podłączaniu
Przy lampach LED powtarzają się te same pomyłki. Z doświadczenia wiem, że nie wynika to z braku chęci, tylko z pośpiechu i zbyt dużego zaufania do „byle działało”. W maszynie pracującej w kurzu i wibracjach takie podejście szybko mści się przerwaniem przewodu albo korozją styków.
- Brak bezpiecznika przy źródle zasilania. Jeśli przewód przetrze się o ramę, instalacja nie jest chroniona tak, jak powinna.
- Podłączenie lampy bezpośrednio pod przypadkowy przewód w kabinie. To częsty powód spadków napięcia, migotania i przegrzewania styków.
- Słaba masa. Pomalowana albo zaśniedziała śruba daje objawy, które łatwo pomylić z awarią samej lampy.
- Za cienki przewód. Na krótkiej próbce wszystko świeci, a po pół godziny przewód i złącze zaczynają się grzać.
- Zwykła taśma zamiast szczelnego połączenia. Woda i kurz wchodzą do środka szybciej, niż wielu użytkowników się spodziewa.
- Brak odciążenia przewodu przy lampie. Wibracje ciągnika potrafią urwać nawet pozornie solidne połączenie.
- Ignorowanie obciążenia elektryki w nowym traktorze. W takich maszynach lepiej brać tylko sygnał sterujący, a prąd dla lamp prowadzić osobnym obwodem.
Jeżeli miałbym wskazać jeden błąd, który robi największą różnicę, to byłby nim właśnie słaby punkt masowy. Lampy LED są oszczędne, ale tylko wtedy, gdy cały obwód jest zrobiony porządnie. Kiedy to jest opanowane, pozostaje jeszcze kwestia legalności i praktycznego użycia na polu oraz na drodze.
Oświetlenie robocze a droga publiczna
W ciągniku trzeba odróżnić lampy robocze od świateł przeznaczonych do normalnej jazdy po drodze. To ważne, bo mocne doświetlenie pola nie zawsze nadaje się do używania na szosie. Na drodze publicznej nie chcę oślepiać innych kierowców ani montować światła w miejscu, które ograniczy widoczność albo będzie świeciło w nieodpowiednim kierunku.
Dlatego przed zakupem sprawdzam trzy rzeczy: homologację, oznaczenie napięcia i odporność na warunki pracy. W praktyce dobrze wypadają lampy z oznaczeniami odporności na wodę i pył, na przykład IP67 albo wyżej, bo w rolnictwie błoto i myjka ciśnieniowa są codziennością. Warto też pamiętać o odporności elektromagnetycznej, czyli o tym, czy lampa nie będzie zakłócać radia, czujników lub elektroniki w ciągniku.
Jeśli lampa ma pracować jako światło cofania, montuję ją tak, by naprawdę pomagała przy manewrach, a nie rzucała światło w niebo lub wprost w tylną szybę. Jeśli ma być lampą roboczą, ustawiam ją wyżej niż linia błota i tak, żeby jej wiązka pokrywała strefę pracy, a nie tylko najbliższy zderzak. To drobiazg, ale często decyduje o tym, czy światło jest użyteczne, czy tylko „mocne na papierze”.
W nowoczesnych maszynach rolniczych rozsądnie jest też unikać ingerencji w wiązki sterujące bez pewności, co robi dany przewód. Lepiej dołożyć osobny obwód niż później szukać błędu w elektronice ciągnika. Stąd już tylko krok do ostatniej kontroli po montażu, która zwykle mówi więcej niż sam schemat.
Po pierwszym uruchomieniu sprawdzam to jeszcze raz
Po złożeniu instalacji nie uznaję pracy za skończoną od razu. Pierwsze uruchomienie traktuję jak test obciążeniowy. Lampy świecą? Dobrze. Ale sprawdzam jeszcze, czy po kilku minutach nic się nie grzeje, czy przewody nie są napięte i czy przekaźnik nie pracuje nerwowo. W maszynie, która ma jeździć w polu, to właśnie te drobiazgi decydują o trwałości.
- Dotykam bezpiecznika i przekaźnika po kilku minutach pracy. Lekko ciepły element jest normalny, gorący już nie.
- Oglądam połączenia po deszczu lub myciu. Jeżeli pojawia się wilgoć w złączu, poprawiam uszczelnienie od razu, nie „po żniwach”.
- Sprawdzam napięcie przy lampie. Gdy spadek jest wyraźny, zwykle winny jest przewód, masa albo zbyt długa trasa.
- Zostawiam zapas bezpieczników w kabinie. To drobiazg, ale przy pracy w sezonie potrafi oszczędzić pół dnia szukania sklepu.
Jeżeli instalacja działa stabilnie po pierwszym dniu pracy, przewody są dobrze zamocowane, a złącza pozostają suche, montaż można uznać za udany. Właśnie tak podchodzę do tematu, bo w ciągniku liczy się nie tylko to, żeby lampy LED świeciły dziś, ale też to, żeby po miesiącu nadal działały tak samo pewnie.
