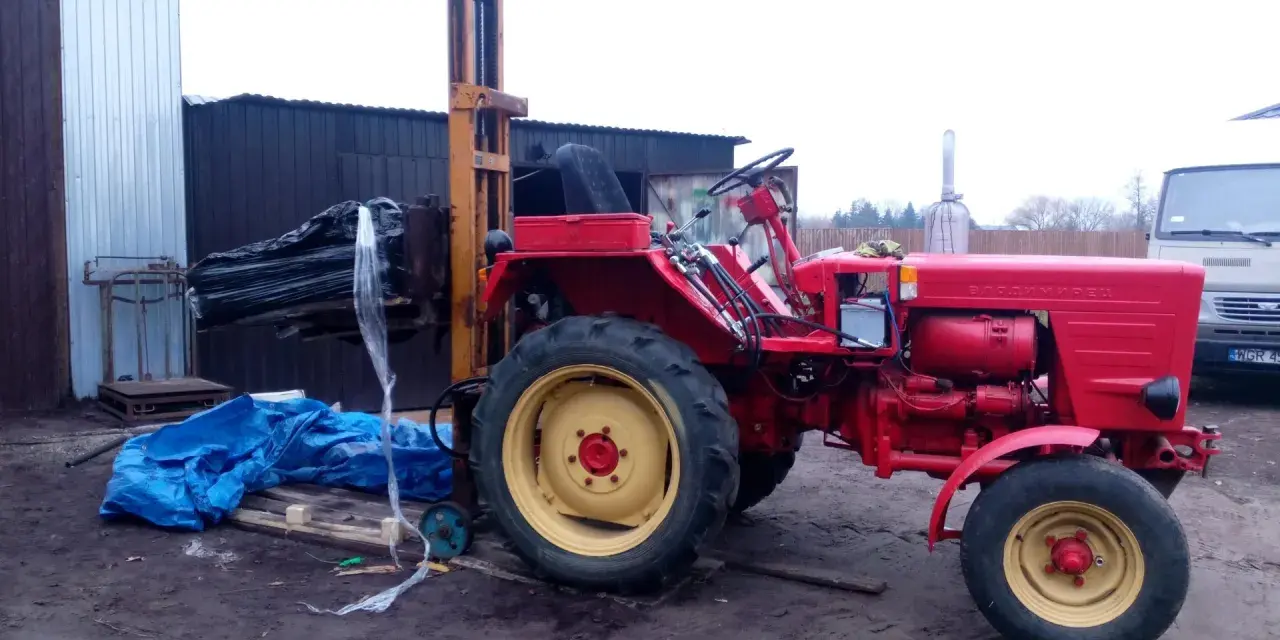

Maszt na ciągniku ma sens wtedy, gdy trzeba podnosić palety, worki, belki albo inne ładunki na krótki dystans i nie opłaca się inwestować w duży ładowacz. W praktyce odpowiedź na pytanie, jak zrobić maszt do ciągnika, zaczyna się nie od spawarki, tylko od dobrania udźwigu, wysokości i mocowania do konkretnej pracy. Poniżej rozpisuję temat tak, żeby dało się zbudować konstrukcję użyteczną w gospodarstwie, a nie tylko solidnie wyglądającą.
Najpierw ustal, do jakiej pracy ma służyć maszt na ciągniku
- Do lekkich, okazjonalnych zadań wystarczy prostsza konstrukcja na TUZ, ale do regularnego przeładunku lepiej sprawdza się maszt z prowadnicami i mocowaniem do ramy.
- Największy błąd to liczenie tylko samego ciężaru ładunku bez uwzględnienia wysięgu, balastu i stabilności ciągnika.
- Używany maszt z wózka widłowego często daje lepszy efekt niż budowa od zera, bo ma już prowadnice, wózek i cylinder.
- Hydraulika musi pasować do ciągnika, inaczej maszyna będzie pracować zbyt wolno albo nerwowo.
- Przed pierwszym użyciem trzeba sprawdzić balans zestawu, zwłaszcza gdy ładunek jest podniesiony i ciągnik jedzie po nierównym terenie.
Od zastosowania zależy cała konstrukcja
Ja zawsze zaczynam od prostego pytania: co dokładnie ma podnosić ten maszt i jak często ma pracować? Palety wymagają stabilnego widełkowego wózka i dobrego prowadzenia, big-bagi potrzebują pewnego punktu zawieszenia, a bele słomy czy kiszonki wymuszają większą uwagę na widoczność i środek ciężkości. To nie są drobne różnice, tylko rzeczy, które decydują o całym projekcie.
Jeśli masz zaledwie kilka prac w sezonie, nie ma sensu budować ciężkiej, skomplikowanej konstrukcji. Jeżeli jednak maszt ma wozić ładunki codziennie, szybko wychodzi, że „prosty” projekt bez dopracowanego mocowania, osłon i hydrauliki będzie tylko źródłem poprawek. W takich sytuacjach bardziej liczy się przewidywalność niż sam udźwig z katalogu.
- Prace okazjonalne - wystarczy lżejszy maszt, zwykle montowany na TUZ.
- Przeładunek palet - ważniejszy jest wózek i prowadnice niż sama wysokość podnoszenia.
- Belki, worki, big-bagi - kluczowe stają się stabilność i odpowiedni punkt zawieszenia.
- Transport po placu - najważniejsze są balast, widoczność i niski środek ciężkości.
Jeżeli od razu dobrze nazwiesz potrzeby, łatwiej wybrać materiał i sposób montażu. To prowadzi prosto do najważniejszej decyzji, czyli z czego taki maszt w ogóle zbudować.
Z czego zbudować maszt, żeby nie przepłacić i nie osłabić ramy
Na rynku są w praktyce trzy sensowne drogi. Pierwsza to używany maszt z wózka widłowego, druga to konstrukcja spawana od zera, a trzecia to kupno gotowego osprzętu i przeróbka tylko mocowania pod ciągnik. Każda z nich ma inną cenę, poziom ryzyka i czas realizacji.
| Wariant | Koszt orientacyjny | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|---|
| Używany maszt z wózka widłowego | 1 500-6 000 zł | Gotowe prowadnice, wózek, często również cylinder | Trzeba ocenić zużycie, luzy i dopasowanie do ciągnika | Gdy chcesz szybko uzyskać praktyczny efekt |
| Konstrukcja od zera | 2 000-7 000 zł | Pełne dopasowanie do potrzeb i ciągnika | Najwięcej pracy, największe ryzyko błędu przy projektowaniu | Gdy masz spawarkę, czas i doświadczenie warsztatowe |
| Gotowy osprzęt lub przerobiony zestaw | 8 000-25 000+ zł | Najmniej improwizacji, lepsza przewidywalność parametrów | Najwyższy koszt zakupu | Gdy maszt ma pracować często i zarabiać na siebie |
W 2026 roku na rynku wtórnym najczęściej najbardziej opłaca się maszt z wózka widłowego, ale tylko wtedy, gdy jest prosty, nie ma dużych luzów i da się go sensownie wpiąć w ciągnik. Ja nie kupiłbym egzemplarza z wyraźnie wyciągniętymi łańcuchami albo krzywą sekcją prowadzącą, bo pozorna oszczędność szybko zamienia się w poprawki.
W lekkich konstrukcjach często spotyka się profile zamknięte o przekroju około 80-100 mm i grubości 4-6 mm, a przy mocniejszej pracy trzeba iść wyżej. Traktuję to jednak jako punkt startowy, nie normę. Ostateczny dobór zależy od wysokości, udźwigu i odległości ładunku od ciągnika, więc sama „grubość stali” nigdy nie załatwia sprawy.
Jeśli budujesz od zera, potrzebujesz też sensownych blach wzmacniających, tulei, sworzni, rolek prowadzących i osłon przewodów. W praktyce to właśnie detale, a nie sam główny profil, decydują o tym, czy maszt po jednym sezonie zacznie łapać luzy.
Gdy materiał jest już wybrany, trzeba go ułożyć w geometrię, która nie przewróci zestawu przy pierwszym cięższym ładunku.
Jak zaprojektować geometrię i udźwig bez zgadywania
Najbardziej niedoceniana rzecz to moment wywracający, czyli obciążenie wynikające nie tylko z masy, ale też z odległości ładunku od punktu mocowania. Krótko mówiąc: ładunek odsunięty dalej od ciągnika potrafi być groźniejszy niż cięższy ładunek trzymany bliżej. Dlatego ja nie projektuję tylko pod kilogramy, ale pod kilogramy i centymetry razem.
Dobry nawyk to zostawienie zapasu. Jeśli planujesz podnosić 500 kg, nie projektuj układu „na styk”. W praktyce celuję przynajmniej w 20-25% rezerwy, a przy pracy w terenie jeszcze ostrożniej. Lepiej mieć zapas i pracować spokojnie niż budować coś, co działa tylko na papierze.
- Wysokość robocza dopasuj do realnej pracy, nie do ambicji konstrukcyjnych.
- Wysięg trzymaj możliwie krótki, bo każdy dodatkowy centymetr zwiększa obciążenie układu.
- Punkt zawieszenia ustaw tak, by ładunek nie „uciekał” przed ciągnik.
- Szerokość podstawy zwiększa spokój pracy, zwłaszcza na nierównym podłożu.
- Usztywnienia dawaj tam, gdzie pojawiają się największe momenty, a nie tylko tam, gdzie wygodnie spawać.
Praktycznie: ładunek 400-500 kg trzymany blisko ramy zachowuje się dużo lepiej niż ten sam ciężar wysunięty o dodatkowe kilkadziesiąt centymetrów. To właśnie dlatego dwa maszty o podobnej wysokości mogą pracować zupełnie inaczej. Gdy geometria jest sensowna, można przejść do hydrauliki i mocowania, bo to one nadają konstrukcji końcowy charakter.
Hydraulika i mocowanie do ciągnika decydują o tym, czy konstrukcja będzie spokojna w pracy
W prostym masztcie najczęściej sprawdza się siłownik dwustronnego działania, bo daje lepszą kontrolę nad podnoszeniem i opuszczaniem ładunku. Siłownik jednostronny bywa prostszy, ale przy pracy z ciężarem zwykle nie daje takiego komfortu. Źle dobrany cylinder potrafi zrobić z całego układu wolną, ciężką i mało przewidywalną maszynę.
| Element | Rola | Na co uważać |
|---|---|---|
| Siłownik | Podnosi i opuszcza ładunek | Skok musi pasować do geometrii masztu, a średnica nie może być dobrana „na ślepo” |
| Rozdzielacz | Steruje ruchem | Zbyt mały przepływ spowolni pracę, a zły dobór pogorszy płynność ruchu |
| Węże hydrauliczne | Przenoszą olej pod ciśnieniem | Muszą być zabezpieczone przed przetarciem i zagięciem |
| Zawór bezpieczeństwa | Chroni układ przed przeciążeniem | Nie wolno go omijać ani „regulować na oko” |
| Punkty mocowania | Przenoszą obciążenia na ciągnik | Nie opieraj wszystkiego na cienkim wsporniku albo samym zderzaku |
Przy montażu do ciągnika najważniejsze jest to, żeby siły szły w ramę albo w inne mocne punkty konstrukcji, a nie w przypadkowy element osłony. Jeżeli maszt ma pracować na przednim zaczepie, mocowanie musi być naprawdę sztywne. Jeżeli ma być na TUZ, trzeba pilnować nie tylko sworzni, ale też tego, czy wysięg nie robi z tyłu ciągnika niebezpiecznej dźwigni.
Ja zawsze sprawdzam też przebieg przewodów. Węże nie mogą ocierać o ostre krawędzie, koła ani maskę, a ich ruch musi być swobodny przy pełnym podniesieniu i opuszczeniu. To banalny szczegół, który bardzo często wychodzi dopiero po pierwszym teście, dlatego warto przewidzieć go wcześniej.
Jak złożyć całość w warsztacie krok po kroku
Jeżeli masz już projekt i materiały, budowę warto prowadzić etapami. Dzięki temu łatwiej wyłapać błędy przed finalnym spawaniem i nie poprawiać wszystkiego po lakierowaniu.
- Najpierw zrobiłbym dokładny szkic z wymiarami, punktem mocowania i przewidywanym ciężarem ładunku.
- Potem przymierzyłbym bazę do ciągnika i sprawdził, czy nic nie koliduje z maską, kołami, TUZ-em albo osprzętem przednim.
- Następnie zmontowałbym główną ramę i prowadnice, ale jeszcze bez finalnego wykończenia, żeby można było skorygować geometrię.
- Dopiero po tym etapie montowałbym siłownik, wózek, rolki i elementy blokujące.
- Na końcu podłączyłbym hydraulikę, zabezpieczył węże i sprawdził ruch bez ładunku.
- Jeśli wszystko działa płynnie, zrobiłbym oznaczenie maksymalnego udźwigu i ograniczenie wysokości roboczej.
Jeśli korzystasz z masztu z wózka widłowego, sprawdź stan łańcuchów, rolek i prowadnic jeszcze przed montażem. Zużyte ogniwa, luzy na wózku albo krzywe sekcje prowadzące szybko odbijają się na pracy całej konstrukcji. W takim projekcie nie opłaca się liczyć na to, że „jakoś się ułoży”.
Na tym etapie wielu majsterkowiczów popełnia ten sam błąd: dopieszcza spoiny, a pomija regulację ruchu. Tymczasem dobrze zrobiony maszt powinien podnosić równo, bez szarpnięć i bez wyczuwalnego przechylania ładunku. Jeśli coś pracuje ciężko już bez obciążenia, z ładunkiem będzie tylko gorzej.
Jak sprawdzić stabilność i uniknąć wywrotki
W instrukcjach wielu producentów ciągników powtarza się jedna rzecz: dla zachowania sterowności na przedniej osi powinno zostać co najmniej 20% masy własnej zestawu. To bardzo praktyczna wskazówka, bo podniesiony ładunek potrafi odciążyć przód szybciej, niż kierowca się spodziewa. Jeżeli przód robi się lekki, zestaw nie jest już bezpieczny do swobodnej jazdy.
Ja testuję taką konstrukcję stopniowo. Najpierw bez ładunku, potem z około 25% planowanego ciężaru, następnie z połową i dopiero później z większym obciążeniem. Przy każdej próbie patrzę nie tylko na samą hydraulikę, ale też na zachowanie przedniej osi, skręt, hamowanie i pracę na nierównościach.
- Trzymaj ładunek nisko podczas jazdy, nawet jeśli maszt potrafi podnieść go wyżej.
- Jedź wolno po nierównościach i w zakrętach, bo wtedy ryzyko utraty stabilności rośnie najszybciej.
- Dodaj balast, jeśli przód ciągnika przestaje dobrze prowadzić.
- Nie pracuj z uszkodzonymi sworzniami, łańcuchami ani luzami na prowadnicach.
- Nie podnoś ludzi i nie stój pod ładunkiem, nawet „na chwilę”.
To właśnie ten etap odróżnia bezpieczną konstrukcję od takiej, która po prostu przechodzi próbę na podwórzu. Jeśli ciągnik ma słabe ogumienie, mały rozstaw kół albo pracuje bez odpowiedniego balastu, lepiej od razu ograniczyć ambicje projektu. Taniej jest zmniejszyć wysięg niż później naprawiać skutki przewrócenia maszyny.
Kiedy lepiej odpuścić samodzielną budowę i kupić gotowy osprzęt
Samodzielna budowa ma sens wtedy, gdy potrzebujesz prostego rozwiązania, masz warsztat i potrafisz ocenić własne ograniczenia. Jeśli jednak maszt ma pracować codziennie, przenosić ciężkie ładunki albo działać w usługach, gotowy osprzęt zwykle wygrywa przewidywalnością. W takich zastosowaniach nie chodzi już o „da się”, tylko o to, żeby sprzęt był powtarzalny i odporny na błędy operatora.
Ja ostrożnie podchodzę do konstrukcji, które mają być używane zawodowo albo w sposób półprzemysłowy. Wtedy oprócz kosztu zakupu trzeba brać pod uwagę także wymagania BHP, regularne przeglądy i ewentualne przepisy dotyczące urządzeń do podnoszenia ładunków. Domowa konstrukcja może działać dobrze, ale nie zwalnia z odpowiedzialności za bezpieczeństwo.
- Buduj sam, jeśli praca jest sezonowa, ładunki są umiarkowane, a Ty masz doświadczenie warsztatowe.
- Kup gotowy osprzęt, jeśli zależy Ci na czasie, pewnym udźwigu i mniejszym ryzyku błędu.
- Wybierz używany maszt z wózka, jeśli chcesz rozsądnego kompromisu między ceną a funkcjonalnością.
To właśnie tu najłatwiej podjąć dobrą decyzję biznesową, a nie tylko techniczną. Jeśli oszczędność na starcie ma oznaczać długie poprawki, nadmierny luz albo niepewność podczas pracy z ładunkiem, gotowy osprzęt często wychodzi taniej w całym cyklu użytkowania.
Co robi największą różnicę w codziennej pracy
Gdybym miał wskazać jedną rzecz, która najczęściej decyduje o powodzeniu całego projektu, powiedziałbym bez wahania: krótki wysięg, sztywne mocowanie i porządny balast. Nie grubość samej blachy, nie efektowny wygląd, tylko właśnie te trzy elementy. Dzięki nim maszt pracuje spokojnie, a ciągnik zachowuje się przewidywalnie nawet wtedy, gdy ładunek jest niewygodny albo podłoże nie jest idealnie równe.
Jeśli budujesz taki osprzęt po raz pierwszy, nie spiesz się z finalnym spawaniem. Lepiej poświęcić dodatkowy dzień na przymiarki, testy i korekty niż później walczyć z luzami, wyciekami i niestabilnością. W praktyce dobrze wykonany maszt ma pomagać w pracy przez lata, a nie tylko zaliczyć pierwszy sezon bez awarii.
Najrozsądniejsza droga to zwykle prosty, dobrze policzony projekt, oparty na sprawdzonym masztcie z odzysku albo na mocnej konstrukcji z jasnym limitem udźwigu. To właśnie takie podejście daje najwięcej korzyści w gospodarstwie i najmniej nerwów przy każdym kolejnym podnoszeniu.
