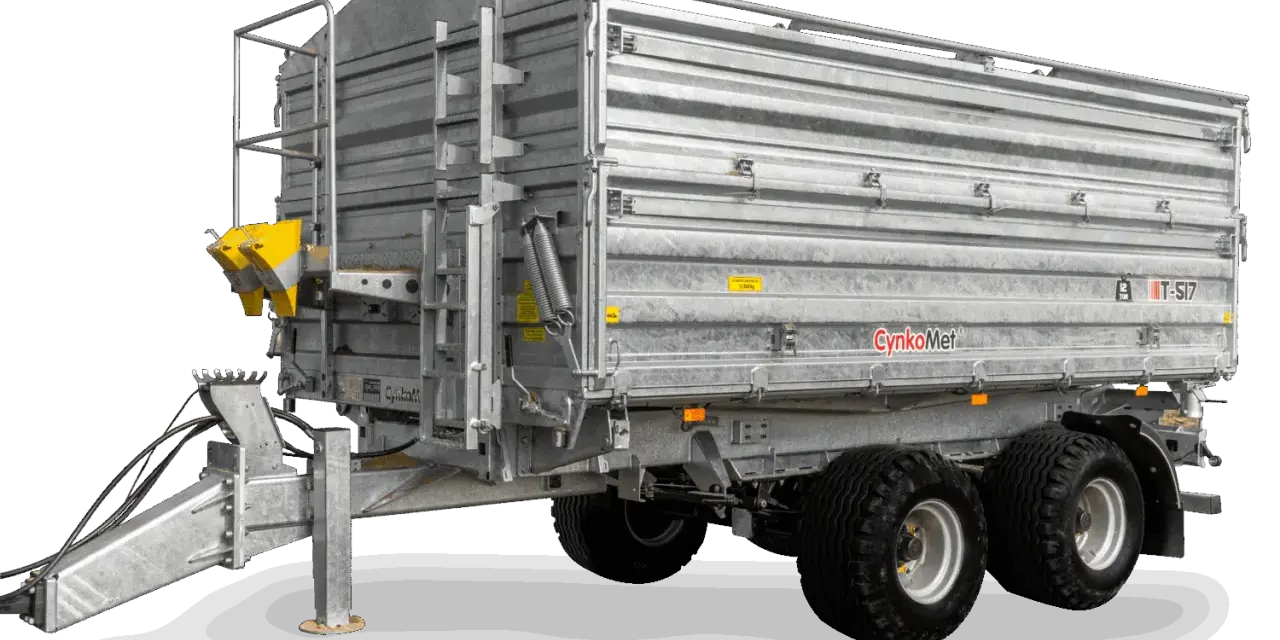

Przyczepa tandem - Zbuduj stabilną i mocną. Poradnik!

Budowa przyczepy tandem ma sens tylko wtedy, gdy od początku zgra się nośność ramy, układ osi, hamowanie i legalne wymiary zestawu. W praktyce nie chodzi wyłącznie o spawanie stalowych profili, ale o stworzenie wózka, który będzie stabilny z ciężkim ładunkiem, przewidywalny na drodze i odporny na pracę w trudnym terenie. Poniżej pokazuję, jak podejść do projektu, gdzie najczęściej pojawiają się błędy i które decyzje techniczne naprawdę robią różnicę.

Dlaczego tandem ma sens w cięższym transporcie

W ciężkim transporcie sam fakt, że przyczepa ma dwie osie, nie załatwia sprawy. Liczy się to, jak te osie pracują pod obciążeniem i co dzieje się z masą podczas hamowania, skrętu oraz kiprowania. Tandem daje bardzo sensowny kompromis: lepiej rozkłada nacisk niż pojedyncza oś, a jednocześnie jest prostszy i lżejszy od bardziej rozbudowanych układów wieloosiowych.

Na placu budowy, w gospodarstwie i przy przewozie cięższych materiałów to robi różnicę. Przyczepa tandemowa zwykle prowadzi się spokojniej, mniej „buja” ładunkiem i lepiej znosi nierówności niż klasyczna przyczepa z jedną osią. Jednocześnie trzeba pamiętać o minusie, który początkujący często bagatelizują: na ciasnych nawrotach koła w tandemie pracują bardziej bokiem, więc opony i podłoże dostają mocniej niż w układzie z osią skrętną.

Ja patrzę na tandem jako na rozwiązanie „do roboty”, a nie do efektownego wyglądu. Jeśli wiesz już, że właśnie taki układ jest ci potrzebny, trzeba zejść poziom niżej i dobrze ustawić parametry projektu.

Co ustalam zanim zacznie się cięcie stali

Największy błąd popełnia się wtedy, gdy rama powstaje bez jasnej odpowiedzi na pytanie, co ta przyczepa ma naprawdę wozić. Inaczej projektuje się pod kruszywo, inaczej pod palety, a jeszcze inaczej pod maszyny budowlane czy drewno. Zanim kupię stal, zawsze doprecyzowuję cztery rzeczy: ładunek, masę, warunki pracy i sposób wyładunku.

W praktyce zostawiam też zapas nośności, zamiast liczyć wszystko „na styk”. Przy zestawie, który ma pracować latami, margines bezpieczeństwa jest tańszy niż późniejsze poprawki. A kiedy założenia są już jasne, można przejść do elementu, który najbardziej decyduje o trwałości całego wózka.

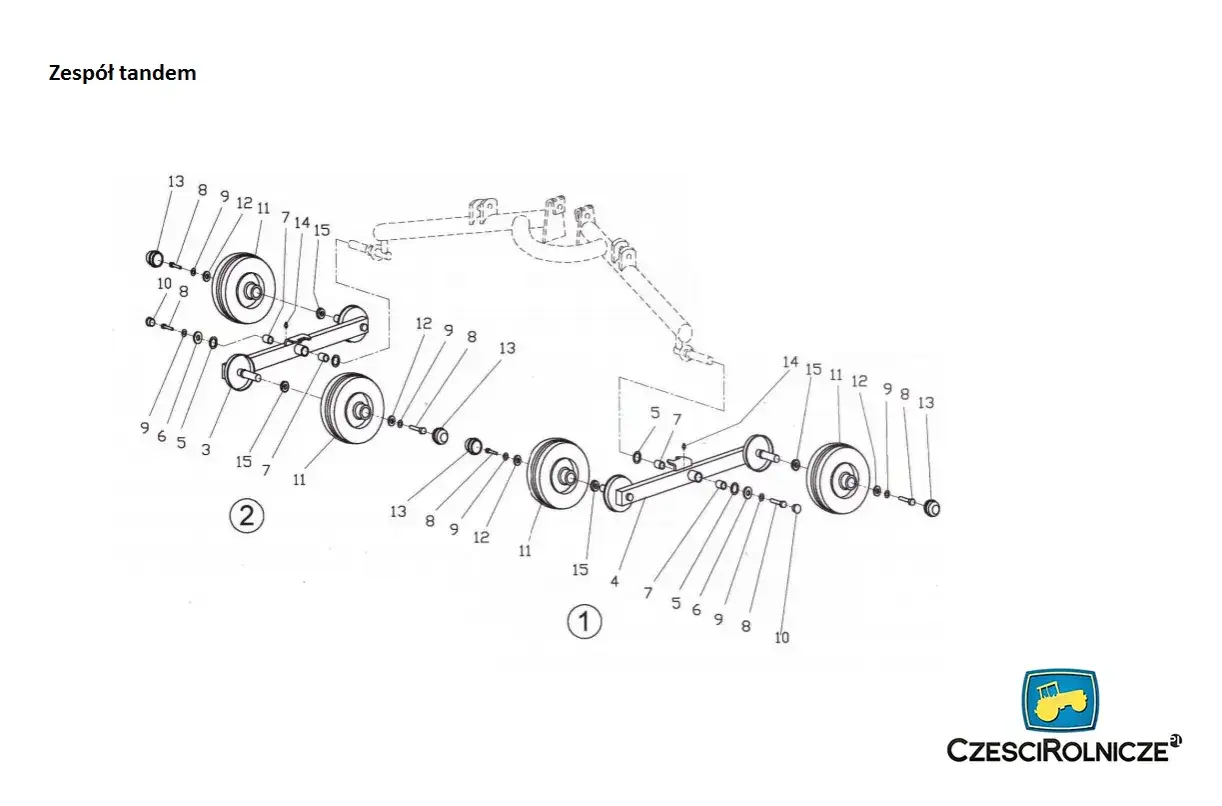

Rama, dyszel i rozstaw osi decydują o prowadzeniu

Jeśli miałbym wskazać jedną część całej konstrukcji, na której nie wolno oszczędzać czasu, byłaby to rama. W tandemach najlepiej sprawdza się sztywne, spawane podwozie z profili zamkniętych, bo taki układ lepiej przenosi obciążenia skrętne i punktowe niż cienka, przypadkowo wzmocniona konstrukcja. To szczególnie ważne przy wywrocie do tyłu, gdy podwozie pracuje w bardzo niekorzystnych warunkach.

W gotowych przyczepach spotyka się rozstaw osi rzędu około 1160-1325 mm, a w cięższych konstrukcjach także większy. Sama liczba nie jest jednak celem samym w sobie. Zbyt mały rozstaw pogarsza pracę zawieszenia na nierównościach, a zbyt duży potrafi zwiększyć opory na skręcie i przyspieszyć zużycie ogumienia. Ja zawsze patrzę na całość: rozstaw osi, długość skrzyni, wysokość podłogi i położenie środka ciężkości po załadunku.

Dyszel też nie może być traktowany jak zwykły uchwyt do holowania. W cięższej przyczepie przenosi on realne siły w czasie hamowania, ruszania i pracy na nierównościach. Dlatego lepiej sprawdza się dyszel sztywny, dobrze wprowadzony w ramę, z odpowiednio dobranym zaczepem i podporą postojową. Im więcej luzu w tym miejscu, tym szybciej pojawiają się stuki, pęknięcia i rozjeżdżająca się geometria całego zestawu.

To właśnie na tym etapie projekt zaczyna być naprawdę „tandemem”, a nie tylko dwiema osiami przyspawanymi do platformy. Następny krok to układ jezdny, bo bez niego nawet najmocniejsza rama nie będzie pracowała bezpiecznie.

Osie, zawieszenie i hamulce muszą pracować jako jeden układ

W tandemie osie nie są dodatkiem do ramy, tylko jej aktywną częścią. Dobrze dobrany układ jezdny musi pozwolić kołom równomiernie przejmować obciążenie, kompensować nierówności i utrzymywać stabilność przy hamowaniu. Najczęściej dobrze sprawdzają się resory piórowe albo paraboliczne z wahaczami wyrównawczymi, bo taki zestaw stabilizuje naciski i nie dopuszcza do tego, żeby jedna oś brała na siebie zbyt dużo masy.

W praktyce oznacza to jedno: jeśli zawieszenie jest zbyt twarde, przyczepa podskakuje i traci przyczepność; jeśli zbyt miękkie, zaczyna się kołysać i źle znosi ciężki ładunek. Wahacz wyrównawczy to prosty element, ale robi ogromną różnicę, bo pozwala osiom „dogadać się” przy pracy na dziurach, krawężnikach i nierównym placu.

Hamulce trzeba dobrać do rzeczywistej masy, a nie do życzeniowego założenia, że „jakoś wystarczy”. Przy cięższym transporcie nie budowałbym układu hamulcowego na półśrodki. W rolnictwie i przy pracy z ciągnikiem spotyka się zarówno rozwiązania hydrauliczne, jak i pneumatyczne, ale przy bardziej drogowej eksploatacji cięższych zestawów zwykle wygrywa pneumatyka. Daje stabilniejsze sterowanie i lepiej pasuje do zestawów, które realnie dużo jeżdżą po asfalcie.

Do tego dochodzi ogumienie. Opona to nie kosmetyka, tylko element nośny całej konstrukcji. Jeśli jest za słaba, za wąska albo niedobrana do nacisku osi, przegrzewa się i zaczyna pracować na granicy możliwości. Wtedy problemem nie jest już tylko komfort jazdy, ale zwykłe bezpieczeństwo.

Gdy układ jezdny jest przemyślany, można zająć się skrzynią ładunkową, bo to ona w największym stopniu przesądza o środku ciężkości i sposobie wykorzystania przyczepy.

Skrzynia ładunkowa i wywrot wpływają na środek ciężkości

Przy cięższym ładunku liczy się nie tylko to, ile przyczepa uniesie, ale też jak wysoko ten ładunek będzie leżał. Im wyżej podłoga, tym wyższy środek ciężkości i większa skłonność do kołysania. Z tego powodu w cięższym transporcie lepiej sprawdza się prosta, sztywna skrzynia z możliwie niską podłogą, niż nadmiernie rozbudowana zabudowa z przypadkowymi wzmocnieniami.

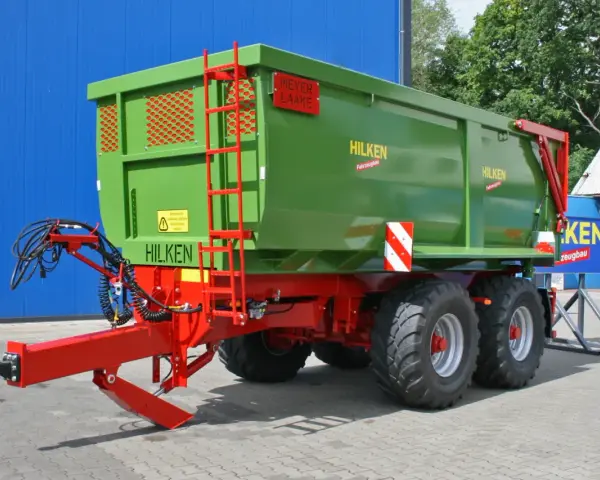

Rodzaj wywrotu też nie jest detalem. W mojej praktyce najprościej i najpewniej wypada wywrot do tyłu, zwłaszcza przy materiałach sypkich. Jest prostszy, mniej obciąża konstrukcję bocznie i łatwiej go usztywnić. Wywrot trójstronny daje większą elastyczność na ciasnym placu, ale kosztuje więcej, waży więcej i bardziej komplikuje cały układ zawiasów, siłowników oraz blokad.

• Wywrot do tyłu ma sens, gdy przyczepa ma wozić głównie kruszywo, zboże, obornik albo inny sypki materiał.
• Wywrot trójstronny przydaje się tam, gdzie liczy się manewrowość przy rozładunku i możliwość pracy w różnych kierunkach.
• Platforma stała jest dobrym wyborem pod palety, elementy konstrukcyjne i niepaletowe maszyny, bo upraszcza ramę i obniża masę własną.

Warto też pomyśleć o detalach: wysokości burt, liczbie punktów mocowania, zawiasach i jakości zabezpieczenia antykorozyjnego. Te elementy nie są widowiskowe, ale właśnie one decydują, czy przyczepa będzie wygodna po roku, czy po pięciu sezonach. Z tak przygotowaną skrzynią można przejść do spraw, które często zostawia się na koniec, a potem kosztują najwięcej nerwów.

Formalności w Polsce, których lepiej nie odkładać na koniec

Jeśli przyczepa ma wyjeżdżać na drogi publiczne, formalności trzeba wpleść w projekt od samego początku. Pojazd nienormatywny to taki, którego naciski osi, wymiary albo rzeczywista masa przekraczają dopuszczalne wartości, więc granica między „działa w gospodarstwie” a „można z tym legalnie jechać po drodze” bywa bardzo cienka. Przy zestawie z dwoma pojazdami nie wolno przekroczyć 18,75 m długości, a przy zestawie z trzema pojazdami limit wynosi 22 m.

Według e-TOLL system obejmuje również zestawy z przyczepą, jeżeli dopuszczalna masa całkowita przekroczy 3,5 t. To ważne przy planowaniu ciężkiego transportu, bo po przekroczeniu tej granicy wchodzą nie tylko kwestie techniczne, ale też opłaty i organizacja przejazdu.

Warto pamiętać także o uprawnieniach kierowcy. Dla zestawów samochodowych z przyczepą kategoria B+E ma limit 3,5 t dla ciągniętej przyczepy, a przy ciągniku rolniczym do pracy z przyczepą służy kategoria T. Jeśli ktoś projektuje przyczepę wyłącznie „pod pole”, może sobie pozwolić na więcej swobody konstrukcyjnej. Jeśli jednak ma ona regularnie wyjeżdżać na asfalt, projekt powinien od początku uwzględniać badanie techniczne, oświetlenie, oznakowanie i rzeczywiste dopuszczalne obciążenia.

Ja zawsze powtarzam jedno: przeróbki po malowaniu są najdroższe. Lepiej sprawdzić wymagania wcześniej niż poprawiać gotową, już ukończoną konstrukcję. To prowadzi prosto do błędów, które widzę najczęściej przy samodzielnych projektach.

Najczęstsze błędy, które psują całą konstrukcję

Najbardziej kosztowne pomyłki nie wynikają z braku spawania, tylko z błędów projektowych. Przy tandemach powtarzają się zawsze te same problemy, a każdy z nich widać później w jeździe, zużyciu opon albo pęknięciach ramy.

• Zbyt lekka rama, która ugina się przy kiprowaniu albo przy przejeździe przez nierówność.
• Rozstaw osi dobrany „na oko”, przez co koła mocno szarpią w zakręcie i szybciej zużywają ogumienie.
• Za wysoka skrzynia, która podnosi środek ciężkości i pogarsza stabilność z pełnym ładunkiem.
• Hamulce dobrane bez zapasu, co kończy się przegrzewaniem i nierównym hamowaniem.
• Słabe wzmocnienia przy mocowaniu siłownika, dyszla i zawiasów burty.
• Brak porządnej ochrony antykorozyjnej w miejscach cięcia i spawów.
• Brak próby obciążeniowej przed oddaniem przyczepy do pracy.

Do tego dorzuciłbym jeszcze jeden błąd, który niby jest drobny, ale potem mści się najbardziej: pomijanie detali serwisowych. Jeśli nie da się wygodnie dostać do smarowania, łożysk, przewodów i punktów mocowania, eksploatacja takiej przyczepy szybko staje się męcząca. Dobrze zaprojektowany tandem ma być nie tylko mocny, ale też prosty w obsłudze, bo właśnie to odróżnia sprzęt roboczy od jednorazowej konstrukcji warsztatowej.

Kiedy taki projekt naprawdę się opłaca

Samodzielna budowa ma sens wtedy, gdy masz jasny cel: konkretny rodzaj ładunku, własny warsztat, dostęp do sprawdzonych osi i czas na dopracowanie konstrukcji. W takim scenariuszu można naprawdę dobrze dopasować przyczepę do roboty, którą ma wykonywać. To szczególnie ważne w gospodarstwach i firmach, gdzie sprzęt pracuje w powtarzalnych warunkach i nie trzeba kupować uniwersalnego kompromisu dla wszystkich możliwych zadań.

Gotową konstrukcję warto rozważyć wtedy, gdy priorytetem jest szybkie wejście do pracy, przewidywalna homologacja i serwis. Przy transporcie ciężkim nie ma sensu oszczędzać na układzie jezdnym i bezpieczeństwie tylko po to, żeby po kilku miesiącach wracać do poprawiania ramy, hamulców albo dyszla. Dobrze zrobiony tandem odwdzięcza się stabilnością, mniejszym zmęczeniem operatora i dużo lepszą kontrolą nad ładunkiem, ale tylko wtedy, gdy od początku potraktuje się go jak pełnoprawny pojazd roboczy, a nie prostą platformę na dwóch osiach.

Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: zanim kupisz stal, rozrysuj pełny układ z ładunkiem, osią, hamulcami i sposobem wyładunku. To jeden wieczór pracy, który potrafi oszczędzić tygodnie poprawek i sprawić, że przyczepa rzeczywiście będzie pracować tak, jak trzeba.
