Najważniejsze informacje o wałach napędowych w skrócie
- Wał przenosi napęd między oddalonymi elementami układu, kiedy nie da się połączyć ich sztywno w jednej linii.
- Najczęstsze problemy zaczynają się od luzów na krzyżakach, zużytej podpory, bicia rury albo braku smarowania.
- Drgania przy przyspieszaniu, stuki przy ruszaniu i hałas pod obciążeniem to sygnały, których nie warto ignorować.
- W maszynach rolniczych dochodzi jeszcze temat wału WOM, osłon i poprawnej długości całego układu.
- Naprawa bywa tańsza od wymiany całego zespołu, ale tylko wtedy, gdy korpus wału nie jest mocno uszkodzony.

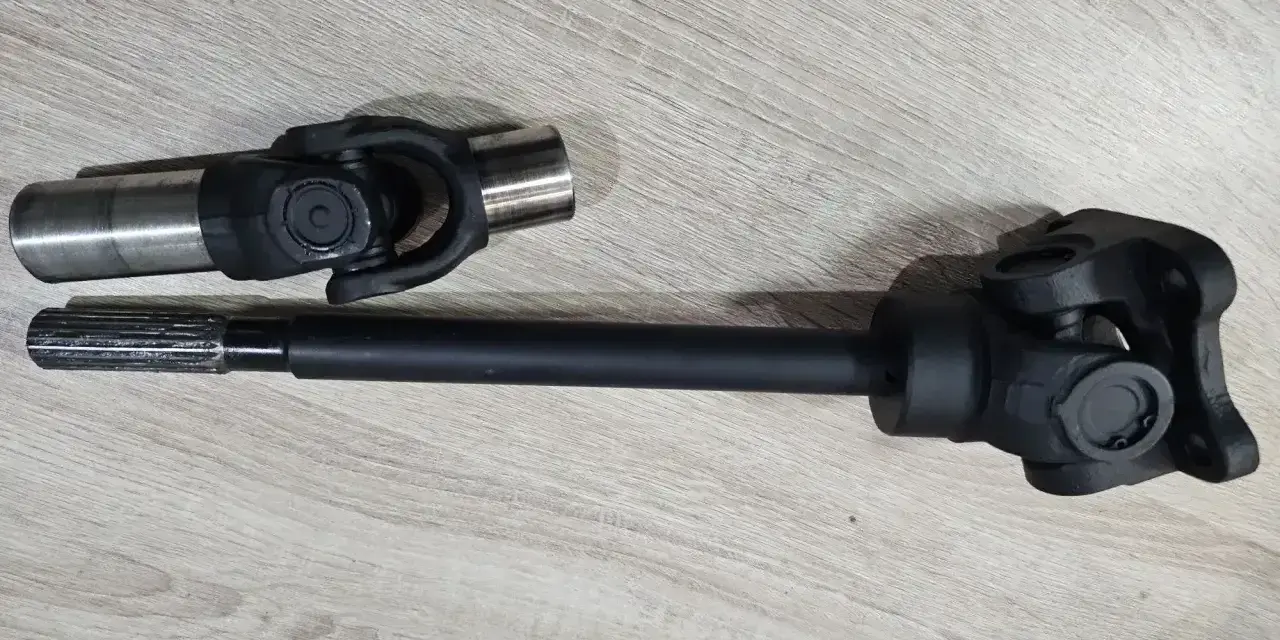

Czym jest wał kardana i co robi w napędzie
Najprościej ujmując, to element, który łączy dwa oddalone od siebie punkty napędu i pozwala im pracować mimo różnic położenia. W samochodach z napędem na tył albo 4x4 prowadzi moment obrotowy ze skrzyni biegów do mostu, a w maszynach roboczych przenosi go do osprzętu albo kolejnego zespołu napędowego. W autach z napędem na przód tę rolę zwykle przejmują półosie z przegubami homokinetycznymi, więc klasyczny wał wzdłużny spotyka się tam dużo rzadziej.To rozróżnienie jest ważne, bo od tego samego podzespołu oczekuje się czegoś więcej niż tylko „kręcenia się”. Wał ma pracować bez szarpnięć, bez nadmiernych drgań i bez utraty momentu, nawet gdy zawieszenie się ugina albo rama maszyny pracuje pod obciążeniem. W praktyce właśnie od niego zależy, czy napęd będzie cichy i przewidywalny, czy zacznie dawać o sobie znać przy każdym ruszaniu.
Jeśli miałbym wskazać jedną rzecz, którą najczęściej ludzie mylą, to byłoby to utożsamianie wszystkich elementów przeniesienia napędu z jednym typem wału. W rzeczywistości konstrukcja wygląda inaczej w osobówce, inaczej w ciężarówce, a jeszcze inaczej w ciągniku lub ładowarce. I właśnie od budowy zależy, jak taki układ znosi obciążenie.
Żeby to dobrze zrozumieć, warto najpierw zobaczyć, z czego ten podzespół jest zbudowany.
Jak jest zbudowany i dlaczego geometria ma znaczenie
W praktyce wał napędowy składa się z kilku współpracujących części: rury lub segmentów, przegubów krzyżakowych, kołnierzy, złącza przesuwnego i często także podpory pośredniej. Każdy z tych elementów ma własną funkcję, ale całość działa dobrze tylko wtedy, gdy zachowana jest odpowiednia geometria. To nie jest detal dla purystów technicznych, tylko warunek spokojnej pracy napędu.Najważniejsze elementy wału
- Rura wału przenosi moment obrotowy i musi być prosta oraz dobrze wyważona, bo każde odchylenie szybko zamienia się w drgania.
- Przegub krzyżakowy pozwala na przenoszenie napędu pod kątem; bez niego wał nie poradziłby sobie z ruchem zawieszenia i zmianą położenia zespołów.
- Złącze przesuwne kompensuje zmianę długości układu, która pojawia się podczas pracy maszyny lub pracy zawieszenia.
- Podpora pośrednia stabilizuje dłuższe wały i zmniejsza ryzyko bicia przy większej długości układu.
- Kołnierze i wielowypusty odpowiadają za pewne połączenie z pozostałymi elementami napędu.
Dlaczego ustawienie ma takie znaczenie
Przegub krzyżakowy nie przenosi obrotów w idealnie stały sposób, kiedy pracuje pod kątem. Dlatego w układach z dwoma przegubami liczy się nie tylko sam kąt, ale też zgodność płaszczyzn i fazowanie widełek, czyli ich wzajemne ustawienie. Gdy kąty są różne albo elementy są przestawione, napęd zaczyna pulsować, a pulsacja bardzo szybko zmienia się w wibracje, hałas i przyspieszone zużycie łożysk.
W długich wałach dochodzi jeszcze wyważenie dynamiczne, czyli sprawdzenie zachowania podzespołu w ruchu, a nie tylko „na oko” na stole. To właśnie dlatego po spawaniu, prostowaniu albo wymianie kilku elementów nie wystarczy złożyć wszystkiego do kupy i liczyć na szczęście. Z takiej konstrukcji lepiej od razu przejść do praktyki i zobaczyć, gdzie ten element pracuje najczęściej.
Gdzie spotkasz go najczęściej w samochodach i maszynach
W rolnictwie i budownictwie temat jest trochę bardziej złożony, bo potocznie do jednego worka trafiają różne typy wałów. Często słyszę o „wale kardana” zarówno wtedy, gdy chodzi o klasyczny wał napędowy pojazdu, jak i wtedy, gdy mowa o wałku WOM między ciągnikiem a maszyną. Technicznie to nie zawsze to samo, ale zasada pracy pozostaje podobna: moment obrotowy ma dotrzeć tam, gdzie elementy napędu nie stoją sztywno w jednej linii.
| Zastosowanie | Gdzie pracuje | Co jest typowe | Na co uważać |
|---|---|---|---|
| Samochód z napędem na tył lub 4x4 | Między skrzynią biegów, skrzynią rozdzielczą i mostem | Wyższe obroty, potrzeba dobrego wyważenia, często jedna lub dwie podpory | Drgania przy przyspieszaniu, stuki przy ruszaniu, luz na krzyżakach |
| Ciężarówka lub autobus | Długi układ przeniesienia napędu | Wiele segmentów, podpory pośrednie, duże momenty obrotowe | Bicie, zużycie podpór, hałas przy zmianie obciążenia |
| Ciągnik i maszyna rolnicza | Między ciągnikiem a osprzętem roboczym, najczęściej w układzie WOM | Wał przegubowo-teleskopowy, osłony, złącze przesuwne | Za długa lub za krótka długość, uszkodzona osłona, brak smaru |
| Maszyny budowlane i specjalistyczne | Napęd osprzętu lub układu pomocniczego | Praca pod zmiennym kątem i dużym obciążeniem | Niewspółosiowość, przeciążenia, szybkie zużycie elementów ciernych |
Największa różnica między tymi zastosowaniami nie dotyczy samej idei działania, ale warunków pracy. W ciągniku ważna jest poprawna długość wału i stan osłon, w pojeździe drogowym liczy się głównie wyważenie i stan podpór, a w maszynach roboczych dochodzą jeszcze przeciążenia i częsta praca w trudnym terenie. Gdy już wiadomo, gdzie wał pracuje, łatwiej zrozumieć, jak zdradza swoje zużycie.
Jak rozpoznać zużycie zanim dojdzie do awarii
Zużycie zwykle nie pojawia się nagle. Najpierw widać niewielki luz albo słychać subtelny szum, potem dochodzą wibracje, a dopiero na końcu poważniejszy hałas lub wyraźne stukanie. Ja zawsze zaczynam od najprostszej rzeczy: sprawdzenia krzyżaków, podpory, kołnierzy i miejsca, w którym wał pracuje pod obciążeniem, bo objawy potrafią się nakładać i łatwo pomylić źródło problemu.
| Objaw | Co może oznaczać | Co zrobiłbym od razu |
|---|---|---|
| Drgania przy określonej prędkości | Niewyważenie, krzywa rura, zużyta podpora | Przerwałbym dłuższą jazdę i sprawdził bicie wału |
| Stuki przy ruszaniu lub odjęciu gazu | Luz na krzyżaku, wielowypuście albo kołnierzu | Zmierzyłbym luzy i ocenił stan połączeń |
| Metaliczne skrzypienie lub chrobot | Suchy przegub, brak smaru, zatarte łożysko | Sprawdziłbym smarowanie i stan osłon |
| Wycieki smaru z osłony lub przegubu | Uszkodzona osłona, rozszczelnienie, zabrudzenie przegubu | Nie czekałbym, aż brud zniszczy element od środka |
| Walenie pod podłogą przy zmianie obciążenia | Zużycie podpory, luzy montażowe, niewspółosiowość | Sprawdziłbym cały tor napędu, nie tylko sam wał |
Jeśli drgania rosną wraz z prędkością albo pojawiają się wyraźnie po dołożeniu obciążenia, nie odkładałbym diagnostyki. W takim momencie mały problem potrafi jeszcze zmieścić się w regeneracji, ale kilka tygodni później często kończy się już większą naprawą. To prowadzi do pytania, ile taka naprawa zwykle kosztuje i kiedy ma sens zamiast wymiany całego zespołu.
Naprawa i koszty, które naprawdę mają sens
Najpierw robi się diagnostykę: luz na krzyżakach, stan podpory, bicie rury, wycieki smaru, stan wielowypustu i kołnierzy. Dopiero potem decyduję, czy wystarczy wymiana jednego elementu, czy potrzebna jest pełna regeneracja. To ważne, bo tani krzyżak nie rozwiązuje problemu, jeśli wał ma już wybite gniazda albo był wcześniej źle spawany.
Orientacyjnie, w specjalistycznych serwisach można spotkać takie widełki:
| Usługa | Kiedy ma sens | Orientacyjny koszt |
|---|---|---|
| Diagnostyka i pomiar bicia | Gdy pojawiają się pierwsze drgania lub hałas | 0-100 zł |
| Wymiana krzyżaka | Gdy luz dotyczy jednego przegubu, a rura jest dobra | 50-150 zł + część |
| Wymiana podpory | Gdy hałas i drgania pochodzą ze środkowej części wału | 45-150 zł + część |
| Wyważenie wału | Po spawaniu, prostowaniu lub wymianie kilku elementów | 160-400 zł |
| Kompleksowa regeneracja | Gdy zużytych jest kilka elementów naraz | 300-800 zł |
W dłuższych wałach, w pojazdach ciężkich i w maszynach roboczych te kwoty mogą być wyższe, bo rośnie liczba części i sam proces wyważenia staje się bardziej wymagający. Jeśli rura jest krzywa, gniazda łożysk są wybite albo naprawa była już wcześniej wykonywana „na skróty”, wtedy lepiej rozważyć wymianę całego zespołu niż ciągłe dokładanie kolejnych napraw. Gdy już wiemy, kiedy naprawiać, zostaje najpraktyczniejsze pytanie: jak tego elementu nie zużyć zbyt szybko.
Jak wydłużyć żywotność bez kosztownych niespodzianek
Najwięcej szkód robi nie sam przebieg, tylko brud, brak smaru i jazda z niewielkim luzem, który „jeszcze jakoś działa”. W maszynach rolniczych dochodzi do tego sezonowość: sprzęt długo stoi, a potem od razu dostaje pełne obciążenie. Dlatego trzymam się kilku prostych zasad.
Co robię w praktyce
- Smaruję regularnie krzyżaki i złącza przesuwne, szczególnie po pracy w błocie, kurzu albo po intensywnym sezonie.
- Sprawdzam osłony w wałach WOM i stan łańcuszków zabezpieczających, bo pęknięta osłona szybko kończy się zanieczyszczeniem przegubu.
- Kontroluję długość wału po zmianie osprzętu lub po podłączeniu innej maszyny; za krótki albo za długi element potrafi niszczyć cały układ.
- Nie ignoruję pierwszych drgań, bo to zwykle moment, w którym naprawa jest jeszcze względnie tania.
- Po większej naprawie wyważam wał, zwłaszcza jeśli wymieniałem rurę, prostowałem element albo spawałem połączenie.
Przeczytaj również: Układ elektryczny maszyn - Jak diagnozować i unikać awarii?
Czego nie robić
Nie warto zakładać, że nowy krzyżak załatwi sprawę, jeśli wał ma bicie albo wybite gniazda. Samo dociągnięcie śrub też nie rozwiązuje problemu, bo przy źle ustawionych widełkach układ nadal pracuje pulsacyjnie. W praktyce lepiej naprawić mniej, ale poprawnie, niż wymieniać kolejne części co kilka tygodni.
W rolnictwie szczególnie ważne jest też to, by nie pracować na siłę z wałem ustawionym pod zbyt dużym kątem. Im większe odchylenie i im dłuższa praca pod takim obciążeniem, tym szybciej rośnie temperatura, zużycie i ryzyko zniszczenia przegubu. I właśnie dlatego najwięcej daje nie efektowna naprawa, tylko konsekwentne pilnowanie podstaw.
Co najbardziej wydłuża życie tego podzespołu
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: wał napędowy najlepiej znosi regularną kontrolę, a nie heroiczną naprawę po awarii. Drobny luz, szum pod obciążeniem albo lekkie drżenie kabiny to nie są objawy, które „same przejdą”; zwykle oznaczają, że któryś z elementów już pracuje ponad normę. W maszynach rolniczych i budowlanych taka szybka reakcja często decyduje o tym, czy skończy się na wymianie jednego krzyżaka, czy na regeneracji całego podzespołu.
Gdy napęd ma działać długo i bez niespodzianek, pilnuję trzech rzeczy: geometrii, smarowania i wyważenia. Reszta zwykle jest już konsekwencją tych podstaw, a właśnie one najczęściej odróżniają spokojny sezon od przestoju w środku pracy.
