Samodzielna wyciągarka na ciągnik ma sens wtedy, gdy ma pracować przy zrywce drewna, podciąganiu ciężkich elementów albo wyciąganiu sprzętu z miękkiego gruntu. W praktyce, gdy rozpisuję jak zrobić wyciągarkę do ciągnika, zaczynam nie od spawarki, tylko od napędu, hamulca i mocowania do TUZ. To właśnie te trzy rzeczy decydują, czy konstrukcja będzie użyteczna, czy tylko głośna i niebezpieczna. Poniżej pokazuję, jak podejść do tematu rozsądnie, ile to kosztuje i gdzie najczęściej popełnia się kosztowne błędy.
Najpierw napęd, potem hamulec i bezpieczeństwo
- Najbardziej realistyczna samoróbka to wyciągarka na WOM i trzypunktowym TUZ, bo taki układ najłatwiej przenieść z jednego ciągnika na drugi.
- Standardem pracy jest zwykle 540 obr./min WOM, a nie pełne obroty silnika.
- Przy bocznym uciągu większym niż około 35° warto użyć zblocza, inaczej obciążasz ramę i ciągnik.
- Strefa pracy powinna mieć około 15 m, a operator stoi z boku maszyny.
- Jeśli musisz kupić prawie wszystko nowe, budżet szybko zbliża się do ceny gotowego zestawu.
Kiedy własna wyciągarka ma sens, a kiedy lepiej kupić gotową
Własna konstrukcja ma sens przede wszystkim wtedy, gdy potrzebujesz prostego, mocnego narzędzia do okazjonalnej pracy i masz już ciągnik, warsztat oraz kogoś, kto umie spawać bez zgadywania. W takim układzie da się zbudować wyciągarkę dopasowaną do własnego ciągnika i do konkretnej roboty, na przykład zrywki drewna z małego lasu, porządkowania działki albo wyciągania ciężkich maszyn z grząskiego terenu.
Jeżeli jednak wyciągarka ma pracować codziennie, w trudnym terenie i pod dużym obciążeniem, lepiej patrzeć na gotowy model. Fabryczna maszyna daje zwykle lepiej rozwiązany hamulec, osłony, prowadzenie liny i przewidywalną pracę pod obciążeniem. To nie jest tylko kwestia wygody. Przy takim sprzęcie liczy się też powtarzalność działania, a tej samoróbka często nie zapewnia, jeśli jest składana po kosztach.
Najkrócej mówiąc: gdy masz czas, zaplecze i używasz wyciągarki sezonowo, DIY ma sens. Gdy liczysz każdą godzinę i chcesz po prostu pracować, gotowy zestaw bardzo często wychodzi rozsądniej. Skoro to ustalone, przechodzę do najważniejszej decyzji technicznej, czyli wyboru napędu.
Jaki napęd wybrać do ciągnika
W ciągnikowej wyciągarce napęd jest punktem wyjścia dla całej reszty konstrukcji. W praktyce masz dwa kierunki: klasyczny napęd z WOM albo rozwiązanie hydrauliczne. WOM, czyli wałek odbioru mocy, przekazuje energię z ciągnika bezpośrednio do maszyny. To najczęstszy wybór przy prostych wyciągarkach leśnych na TUZ.
| Cecha | Napęd z WOM | Napęd hydrauliczny |
|---|---|---|
| Najlepsze zastosowanie | Klasyczny ciągnik rolniczy, zrywka drewna, prosty osprzęt na TUZ | Maszyny z mocną hydrauliką, zabudowy specjalistyczne, sterowanie z kabiny |
| Trudność budowy | Niższa | Wyższa |
| Płynność pracy | Dobra, ale zależy od sprzęgła i hamulca | Bardzo dobra, łatwiej dozować ruch |
| Koszt wejścia | Zwykle niższy | Często wyższy, jeśli trzeba dobudować hydraulikę |
| Serwis | Prostszy w gospodarstwie | Bardziej wymagający, zwłaszcza przy zaworach i uszczelnieniach |
| Moja rekomendacja | Gdy masz standardowy ciągnik i chcesz prostą konstrukcję | Gdy ciągnik ma wydajną hydraulikę i zależy ci na precyzji sterowania |
Jeśli buduję wyciągarkę do typowego ciągnika rolniczego, wybieram zwykle WOM i pracę przy 540 obr./min. To daje prostszy układ, łatwiejszy serwis i mniej punktów, które mogą zawieść w lesie. Hydraulika ma sens, ale wtedy, gdy naprawdę korzystasz z jej zalet, a nie tylko dlatego, że brzmi nowocześniej. Mając wybrany napęd, można przejść do samej konstrukcji, bo tam wychodzi, czy projekt jest przemyślany, czy tylko „pospawany”.
Z czego składa się bezpieczna konstrukcja
W dobrze zaprojektowanej wyciągarce nie ma przypadkowych elementów. Każdy z nich ma swoje zadanie i jeśli któryś pominiesz, całość nadal będzie się obracać, ale przestanie być przewidywalna. TUZ, czyli trzypunktowy układ zawieszenia, to standardowy tylny zaczep ciągnika. Dzięki niemu wyciągarka trzyma się stabilnie i łatwo ją przepiąć do innej maszyny.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Rama i mocowanie TUZ | Przenosi cały ciężar i siły uciągu na ciągnik | Mocna stal, brak skręcenia, sztywne punkty mocowania |
| Przekładnia redukcyjna | Zmniejsza obroty WOM i zwiększa moment na bębnie | Dobór przełożenia do średnicy bębna i planowanego uciągu |
| Bęben z łożyskowaniem | Na nim nawija się lina | Równe prowadzenie liny i brak bicia przy pracy |
| Sprzęgło przeciążeniowe | Chroni napęd, gdy lina się zaklinuje albo obciążenie wzrośnie za mocno | Wolę sprzęgło cierne niż układ, który po każdym przeciążeniu wymaga wymiany elementu |
| Hamulec bębna | Trzyma ładunek po zatrzymaniu i zapobiega niekontrolowanemu odwiajaniu | Hamulec musi pracować pewnie także po dłuższym obciążeniu |
| Lina stalowa i prowadzenie | Przenosi siłę uciągu na ładunek | Brak przetarć, równy nawój, żadnych ostrych krawędzi |
| Płyta oporowa i osłony | Stabilizują maszynę i chronią operatora | To nie jest ozdoba, tylko element bezpieczeństwa |
| Wał WOM z osłoną | Łączy ciągnik z przekładnią | Osłona musi być kompletna, a długość wałka dopasowana do pracy na TUZ |
Jeśli miałbym wskazać absolutne minimum, to nie byłby sam bęben, ale komplet: napęd, hamulec, sprzęgło i osłony. Bez tego masz po prostu mechanizm do ryzyka, a nie narzędzie do pracy. W praktyce przy amatorskiej budowie nie schodziłbym zbyt nisko z grubością stali w ramie i miejscach mocowania, bo właśnie tam zaczynają się pęknięcia, skręcenia i luzy. Skoro wiadomo już, co musi znaleźć się w projekcie, można przejść do samego montażu.
Jak zbudować ją krok po kroku
Nie zaczynam takiej budowy od spawania wszystkiego na oko. Najpierw rozpisuję układ sił i sprawdzam, gdzie pójdzie napęd, gdzie będzie hamulec, a gdzie punkt zakotwienia w gruncie. Dopiero potem biorę się za cięcie stali. To oszczędza najwięcej czasu, bo poprawianie źle ustawionej przekładni albo krzywo osadzonego bębna jest dużo bardziej upierdliwe niż zrobienie projektu porządnie od początku.
-
Określam uciąg i zastosowanie.
Do lekkiej i średniej pracy wystarczy zwykle konstrukcja w klasie około 3-5 t. Przy cięższym drewnie lub częstym holowaniu sprzętu lepiej patrzeć na wyższy uciąg, ale wtedy rośnie też masa, wymagania wobec ramy i znaczenie hamulca.
-
Ustawiam geometrię pod TUZ i WOM.
Najważniejsze jest proste, osiowe połączenie z ciągnikiem. Jeśli wałek pracuje pod złym kątem albo cały zespół „bije”, szybko zużyjesz krzyżaki, łożyska i samo sprzęgło. Tu nie ma miejsca na zgadywanie, bo każdy stopień przekoszenia potem wraca w wibracjach.
-

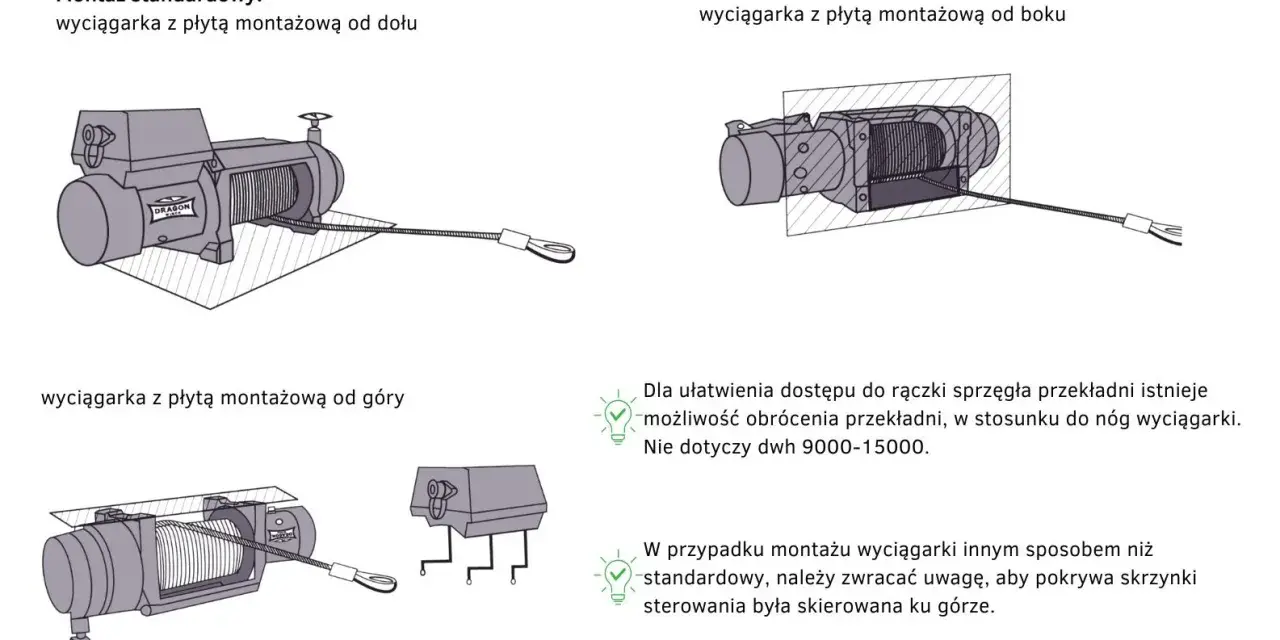

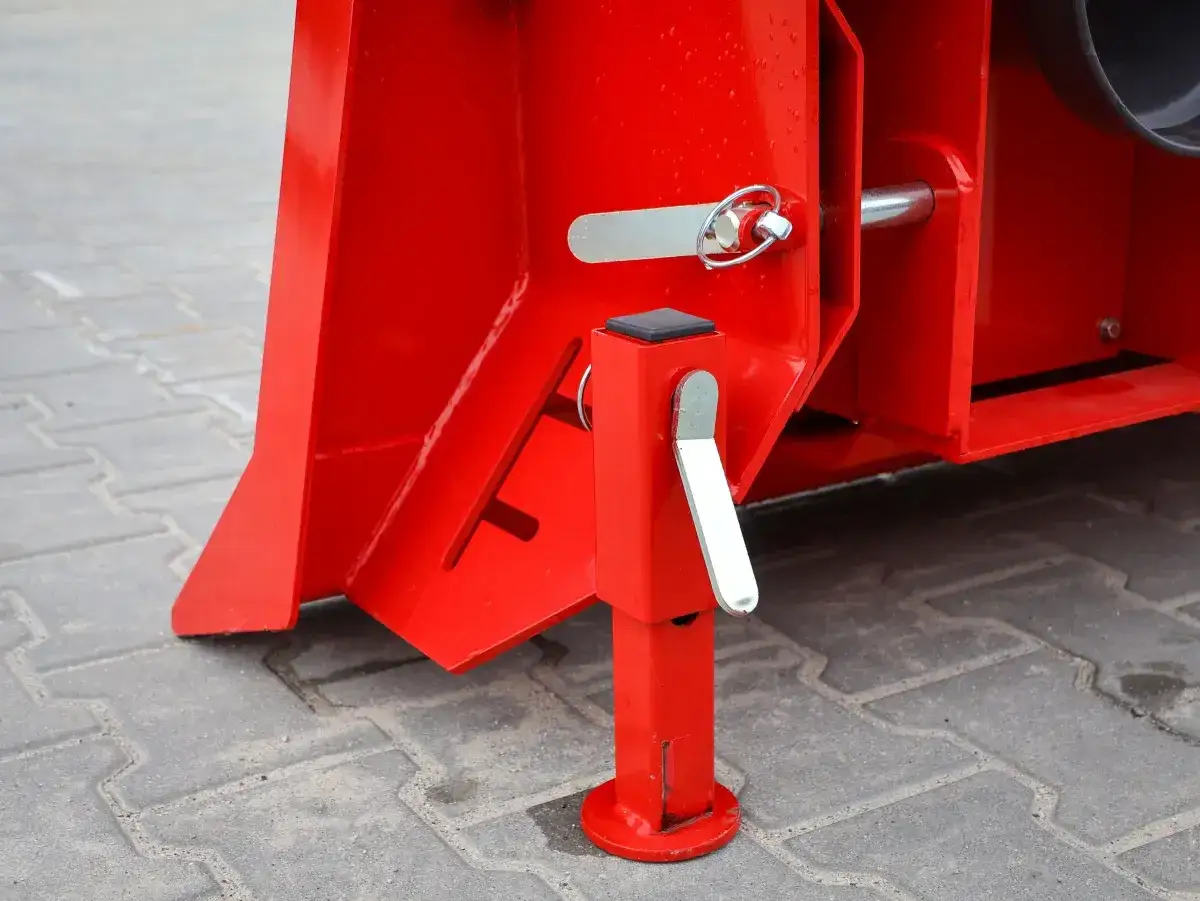

Buduję ramę i punkt kotwienia.
Rama musi przejąć całą reakcję od liny. W praktyce lepiej działa sztywna konstrukcja z zamkniętych profili niż „lekki” pomysł z cienkiej blachy. W miejscu płyty oporowej daję grubszy materiał, bo to właśnie ten fragment najczęściej dostaje najwięcej obciążeń.
-
Mocuję przekładnię, bęben i łożyskowanie.
To jest serce wyciągarki. Bęben musi nawijać linę równo, bez zwijania w stożek i bez ocierania o ramę. Jeśli lina układa się źle, cała maszyna zacznie pracować nerwowo, a operator będzie co chwilę poprawiał nawój ręcznie.
-
Dodaję sprzęgło i hamulec.
Sprzęgło przeciążeniowe powinno ratować układ przy zakleszczeniu liny, a hamulec musi trzymać ładunek po zatrzymaniu. Nie polecam oszczędzać właśnie tutaj. Tańszy element może wyglądać podobnie, ale pod obciążeniem różnica wychodzi bardzo szybko.
-
Montuję osłony, prowadnice i wyposażenie robocze.
Na maszynie powinny znaleźć się osłony bębna, miejsce na łańcuchy i hak oraz prowadzenie liny, które nie pozwala jej przecierać się o krawędzie. Zamiast wiązać linę bezpośrednio do pnia, lepiej używać łańcuchów i zblocza, bo to bezpieczniejsze i bardziej przewidywalne.
-
Robię próbę na niskim obciążeniu.
Pierwszy test zawsze wykonuję spokojnie, na małych obrotach i bez ludzi w pobliżu. Najpierw sprawdzam pracę hamulca, potem nawój liny, a dopiero później podnoszę obciążenie. Jeśli coś grzeje się, szarpie albo hałasuje, nie „dociskam”, tylko szukam przyczyny.
Najgorszy błąd na tym etapie to próba zamaskowania niedokładności mocniejszym ciągnikiem. Maszyna ma pracować płynnie sama z siebie, a nie dlatego, że operator ratuje każdy problem gazem i siłą. Kiedy ten etap jest dobrze zrobiony, dopiero wtedy zaczyna się sensowna rozmowa o kosztach.
Ile to kosztuje i od czego zależy budżet
Budżet przy takiej budowie potrafi zaskoczyć. Jeśli większość elementów kupujesz nowe, samodzielna wyciągarka nie zawsze jest wyraźnie tańsza od gotowej. Jeśli masz część materiału z odzysku, własny warsztat i umiesz dobrać podzespoły, różnica robi się znacznie większa. To właśnie dlatego nie lubię obiecywać prostych oszczędności tam, gdzie wchodzi stal, przekładnia, lina i osprzęt do WOM.
| Element | Orientacyjny koszt | Uwagi |
|---|---|---|
| Stal, cięcie, spawanie | 600-1500 zł | Najmocniej zależy od tego, ile materiału masz już na miejscu |
| Przekładnia lub redukcja | 800-2500 zł | Używana potrafi mocno obniżyć koszt, ale wymaga sprawdzenia luzów |
| Wał WOM z osłoną | 320-750 zł | W praktyce to jeden z elementów, na których nie warto oszczędzać |
| Sprzęgło przeciążeniowe | 125-885 zł | Różnica między prostym a lepszym rozwiązaniem jest tu bardzo widoczna |
| Hamulec, łożyska, wały | 300-1000 zł | W tej grupie szybko rosną koszty dokładnego wykonania |
| Lina, haki, prowadnice | 400-1200 zł | Warto brać komponenty dobrane do realnego uciągu, nie najtańsze |
| Osłony, śruby, farba, drobnica | 200-800 zł | Małe rzeczy sumują się szybciej, niż się wydaje |
W sumie własna konstrukcja bardzo często zamyka się w przedziale około 2500-7000 zł. Na rynku gotowe wyciągarki leśne o uciągu mniej więcej 3,6-6,8 t widzę dziś zwykle w okolicach 4400-6500 zł, a prostsze ogłoszenia zaczynają się około 2500 zł. To dobry punkt odniesienia, bo pokazuje, że przy zakupie wszystkich części nowych oszczędność bywa niewielka albo znika całkiem. Jeżeli masz przekładnię z odzysku i porządne zaplecze warsztatowe, sytuacja wygląda inaczej. Skoro budżet mamy już rozpisany, trzeba jeszcze uczciwie nazwać błędy, które najczęściej psują cały projekt.
Na czym najczęściej wykłada się samodzielna budowa
Najczęściej problem nie leży w samej idei, tylko w pomijaniu detali. Z zewnątrz wyciągarka może wyglądać solidnie, a po pierwszym mocniejszym pociągnięciu zaczyna ujawniać słabe punkty. Dlatego patrzę na takie projekty jak na układ zależności: jeden brakujący element potrafi zepsuć pracę całej maszyny.
- Brak sprzęgła przeciążeniowego - wtedy każdy zakleszczony pień przenosi pełne obciążenie na przekładnię i wałek WOM.
- Słaby hamulec bębna - po zatrzymaniu lina może się samoczynnie odwijać albo ładunek zacznie „pracować”.
- Boczne ściąganie bez zblocza - jeśli kąt robi się zbyt duży, rośnie ryzyko uszkodzenia liny i przewrócenia ciągnika.
- Zbyt lekka rama - konstrukcja zaczyna się skręcać, a bęben i przekładnia tracą osiowość.
- Olejanie osłon i strefy pracy - przy linie pod napięciem nie ma miejsca na przypadkowe osoby, zwierzęta i improwizację.
- Zły nawijanie liny - luźno ułożona lina potrafi później wejść pod kolejny zwój i zniszczyć cały nawój.
Przy pracy z ciągnikiem szczególnie ważne jest też to, żeby operator stał z boku maszyny, a nie w linii liny. W praktyce producenci takich wyciągarek zwykle ograniczają WOM do 540 obr./min, zalecają utrzymanie około 15 m strefy niebezpiecznej i ostrzegają przed bocznym uciągiem większym niż mniej więcej 35°. To nie są drobiazgi z instrukcji dla formalności. To są granice, których nie warto testować na własnym sprzęcie. Kiedy te błędy są wyeliminowane, pozostają już tylko detale użytkowe, które decydują o tym, czy taka maszyna naprawdę będzie wygodna.
Detale, które robią największą różnicę w lesie
Jeżeli miałbym wskazać trzy rzeczy, na których nie oszczędzam, byłyby to: porządne sprzęgło, dobra lina i hamulec, który trzyma również po dłuższej pracy. To właśnie one odróżniają maszynę „działa na placu” od sprzętu, który znosi realne warunki w terenie.
Warto też zadbać o rzeczy mniej widowiskowe, ale bardzo praktyczne. Na wyciągarce dobrze mieć miejsce na łańcuchy, haki i rękawice, bo wtedy nie trzeba co chwilę wracać do ciągnika. Przy pracy w lesie liczy się każdy kurs. Zblocze też nie jest dodatkiem „na wszelki wypadek”, tylko normalnym narzędziem, gdy trzeba skorygować kierunek uciągu zamiast przeciążać całą konstrukcję.
Jeśli budowałbym taki zestaw drugi raz, od początku przewidziałbym prosty dostęp do smarowania, możliwość szybkiego sprawdzenia liny i wygodne zakotwienie płyty oporowej. To są drobiazgi, które nie robią wrażenia na zdjęciu, ale w pracy oszczędzają najwięcej czasu i nerwów. I właśnie dlatego dobrze zrobiona wyciągarka nie zaczyna się od samego bębna, tylko od tego, jak ma pracować cały zestaw razem z ciągnikiem.
