Zbieżność w ciągniku 4x4 - jak ustawić bez błędów?

Poprawna zbieżność przedniej osi w ciągniku 4x4 wpływa nie tylko na zużycie opon, ale też na stabilność jazdy, powrót kół po skręcie i to, czy maszyna trzyma prosty tor pod obciążeniem. Pokażę, jak ustawić zbieżność w ciągniku 4x4 bez zgadywania: od przygotowania maszyny, przez sam pomiar, aż po typowe błędy, które sprawiają, że regulacja nie daje efektu. To temat prosty tylko z pozoru, bo w przednim moście napędowym liczą się milimetry i stan całego układu kierowniczego.

Co oznacza zbieżność w przednim moście 4x4

W praktyce zbieżność to różnica między odległością kół z przodu i z tyłu na tej samej wysokości pomiaru. Jeśli przód kół jest minimalnie bliżej siebie niż tył, mówimy o dodatniej zbieżności. W ciągniku z napędem przednim to ważniejsze, niż wielu osobom się wydaje, bo przednia oś pracuje pod obciążeniem, a opony podczas jazdy mają tendencję do lekkiego „rozjeżdżania się” na zewnątrz.

Ja patrzę na to tak: nie chodzi o ustawienie „na oko”, tylko o takie wartości, które producent przewidział dla konkretnej osi, ogumienia i obciążenia. W jednych konstrukcjach prawidłowy zakres to 0-2 mm, w innych 0-4 mm, a zdarzają się też wyższe wartości podane dla konkretnych modeli. Nie ma jednego uniwersalnego ustawienia dla wszystkich 4x4, dlatego instrukcja modelu ma tu większą wagę niż forumowa porada z doskoku.

Za duża zbieżność zwykle daje cięższe prowadzenie, szybsze ścieranie bieżnika po zewnętrznej stronie i wrażenie, że ciągnik „hamuje się” na przodzie. Zbyt mała zbieżność albo rozbieżność robi odwrotny bałagan: pojawia się pływanie po drodze, nerwowe trzymanie toru i gorszy powrót kół po skręcie. Gdy to rozumiesz, łatwiej przygotować maszynę do pomiaru bez przypadkowych korekt.

Jak przygotować ciągnik do pomiaru

Ja zawsze zaczynam od warunków, bo bez tego nawet dobrze ustawione drążki dają mylący odczyt. Ciągnik powinien stać na równym, twardym podłożu, a koła mają być ustawione idealnie na wprost. Jeśli pracujesz z ładowaczem czołowym, dodatkowym balastem albo nietypowym ogumieniem, sprawdź najpierw, w jakiej konfiguracji producent każe mierzyć zbieżność.

• Ustaw jednakowe ciśnienie w obu przednich oponach.
• Sprawdź, czy nie ma luzów na końcówkach drążków, sworzniach zwrotnic i łożyskach piast.
• Wyprostuj koła i zablokuj ciągnik przed stoczeniem.
• Przygotuj miarę stalową, kredę lub marker oraz klucz do kontrnakrętek.
• Jeśli trzeba unosić oś, podeprzyj maszynę stabilnie, nie opieraj się wyłącznie na podnośniku.

Ważna rzecz: jeśli przód już ma wyraźne luzy albo opony są zużyte nierówno, regulacja zbieżności może być tylko chwilowym ratunkiem. W takim stanie wynik pomiaru bywa poprawny, ale ciągnik i tak nie prowadzi się dobrze. Gdy podłoże i układ są już pewne, można przejść do samego pomiaru.

Jak wykonać pomiar i regulację krok po kroku

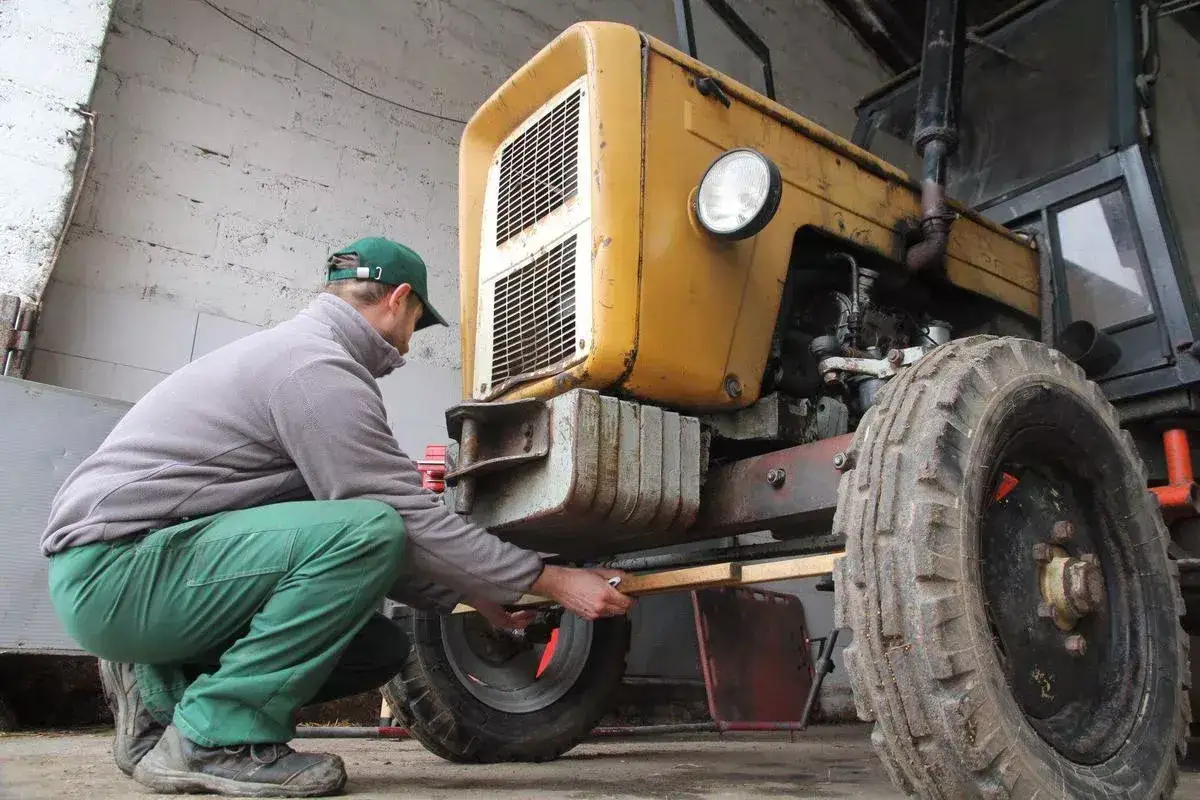

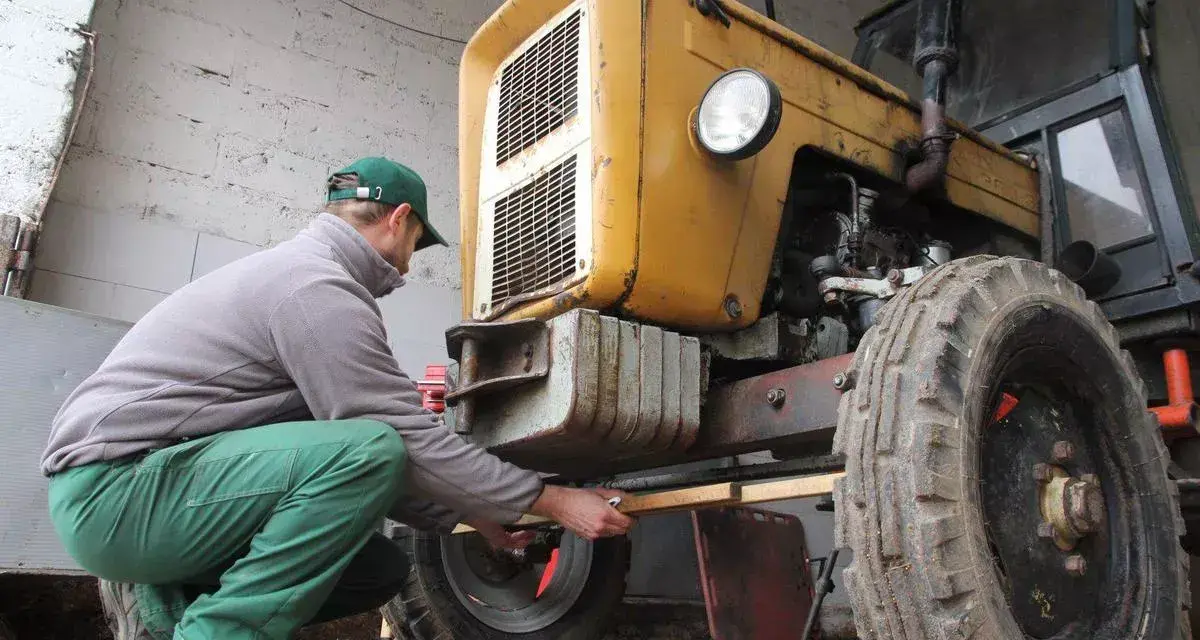

Najprościej mierzyć na felgach lub piastach, bo te punkty nie pracują tak jak opona. W instrukcjach serwisowych często pojawia się ten sam schemat: ustawienie kół na wprost, pomiar z przodu, obrót ciągnika tak, aby te same punkty znalazły się z tyłu, a potem porównanie wyników. Różnicę zapisuje się jako S = b - a, gdzie a to wymiar z przodu, a b z tyłu.

1. Ustaw koła symetrycznie względem osi podłużnej ciągnika.
2. Zmierz odległość między felgami lub piastami z przodu, na tej samej wysokości.
3. Zaznacz miejsca pomiaru, żeby później wrócić do dokładnie tego samego punktu.
4. Przetocz ciągnik do przodu, tak aby zaznaczone punkty znalazły się z tyłu, i powtórz pomiar.
5. Oblicz zbieżność jako różnicę między pomiarem tylnym i przednim.
6. Poluzuj kontrnakrętki na końcówkach drążków kierowniczych.
7. Reguluj długość drążka symetrycznie po obu stronach, jeśli układ tego wymaga, aby zachować podobny promień skrętu.
8. Po regulacji dokręć połączenia zgodnie z momentem z instrukcji i sprawdź wynik ponownie.

Tu przydaje się odrobina dyscypliny: zapisuję wynik przed regulacją, potem po każdej korekcie robię nowy odczyt. To oszczędza czas, bo od razu widać, czy idę w dobrą stronę. Jeśli po regulacji kierownica przestaje być wycentrowana, nie naprawiam tego „na skróty” przypadkowym przestawieniem kół, tylko koryguję układ zgodnie z konstrukcją ciągnika.

Po ustawieniu wartości zrób krótki przejazd próbny po prostym odcinku i sprawdź, czy ciągnik nie ściąga oraz czy kierownica wraca płynnie po skręcie. Kiedy pomiar jest już poprawny, najczęściej widać to od razu po zachowaniu maszyny, a jeśli nie, trzeba szukać dalej w samym układzie kierowniczym.

Jakich wartości szukać i co mówią o stanie układu

Sama liczba w milimetrach nie wystarczy, jeśli nie rozumiesz, co mówi o maszynie. Dobra zbieżność jest zwykle objawem sprawnej geometrii, ale bywa też maską dla zużytych elementów. Dlatego nie patrzę wyłącznie na wynik pomiaru, tylko łączę go z objawami w pracy.

• Ciągnik lekko „pływa” po drodze - zbieżność może być za mała, ale winne bywają też luzy na drążkach lub nierówne ciśnienie w oponach.
• Opony ścierają się po zewnętrznej stronie - często to efekt zbyt dużej zbieżności.
• Kierownica nie wraca po skręcie - sprawdź nie tylko zbieżność, ale też stan sworzni, zwrotnic i opór w mechanizmie kierowniczym.
• Ciągnik ściąga mimo poprawnego ustawienia - przyczyna może leżeć w hamulcach, oponach albo nierówno ustawionej osi.

Jeśli potrzebujesz prostego punktu odniesienia, trzymaj się zasady: najpierw sprawna mechanika, potem milimetry. W dobrze utrzymanym 4x4 niewielka zbieżność ma kompensować naturalną pracę przedniej osi, a nie ratować luźny most. To ważne, bo na tym etapie łatwo pomylić objaw z przyczyną.

Najczęstsze błędy, które psują ustawienie

W serwisie najczęściej widzę te same potknięcia. Część z nich wydaje się drobna, ale razem potrafią całkowicie przekłamać wynik i sprawić, że ciągnik po kilku godzinach znów jedzie gorzej niż przed regulacją.

• Pomiar na bokach opony zamiast na felgach lub piastach.
• Różne ciśnienie w lewej i prawej oponie przedniej osi.
• Regulacja bez sprawdzenia luzów na końcówkach drążków i sworzniach.
• Kręcenie tylko jednym końcem drążka, przez co zmienia się wycentrowanie kierownicy i symetria skrętu.
• Brak kontroli ograniczników skrętu po zmianie rozstawu kół.
• Dokręcenie połączeń „na czuja” zamiast zgodnie z momentem z instrukcji.
• Pomiar na nierównym podłożu albo po nieprzypadkowym przetoczeniu maszyny.

Warto też pamiętać o jednym szczególe: jeśli zmieniasz pozycję obręczy, rozstaw kół albo szerokość śladu, zbieżność i ograniczniki skrętu trzeba sprawdzić razem. Sam rozstaw nie ustawia geometrii, ale potrafi zmienić warunki pracy przedniej osi na tyle, że stary punkt odniesienia przestaje być aktualny. Gdy wykluczysz te błędy, łatwiej odróżnić złą regulację od realnej awarii.

Kiedy sama regulacja nie wystarczy

Jeżeli po poprawnym ustawieniu ciągnik nadal prowadzi się źle, nie brnę w kolejne korekty bez końca. Wtedy zwykle problem jest gdzie indziej: w zużyciu elementów, uszkodzonej oponie albo w mechanice osi. To uczciwsze i szybsze niż „dokręcanie” geometrii na siłę.

Jeżeli po dwóch kontrolnych pomiarach wynik nadal „ucieka”, a po drodze masz wrażenie, że jedna strona pracuje inaczej niż druga, szukam luzów mechanicznych zanim znów ruszę drążki. To właśnie w takich przypadkach najłatwiej przepalić czas i nie dojść do sensownej poprawy. Kiedy te usterki są wykluczone, zostaje już tylko krótka lista rzeczy do sprawdzenia po zakończeniu pracy.

Co sprawdzić przed wyjazdem w pole

Po regulacji nie kończę tematu na samym pomiarze. Krótki przejazd testowy, kontrola centrowania kierownicy i szybki rzut oka na zachowanie opon zwykle mówią więcej niż dodatkowe pół godziny kręcenia śrubami. Jeśli wszystko jest ustawione dobrze, ciągnik jedzie spokojnie, nie szarpie kierownicą i nie zostawia wrażenia, że „szuka” toru.

• Sprawdź ponownie wynik po kilku metrach jazdy, szczególnie jeśli wcześniej były luzy.
• Obejrzyj opony po pierwszej pracy pod obciążeniem.
• Jeśli zmieniałeś rozstaw kół, upewnij się, że ograniczniki skrętu działają równomiernie.
• Po naprawie lub wymianie końcówek drążków skontroluj regulację jeszcze raz po kilku godzinach pracy.

Najwięcej zysku daje nie jednorazowa, „ładna” regulacja, tylko regularna kontrola po naprawach, zmianie ogumienia i po mocnym uderzeniu w przeszkodę. W praktyce to właśnie te sytuacje najczęściej rozjeżdżają geometrię przedniej osi w ciągniku 4x4, a nie sam wiek maszyny. Jeśli po takim sprawdzeniu wszystko trzyma się w normie, możesz spokojnie wracać do pracy bez obaw, że problem wróci po kilku przejazdach.
