Stabilne napięcie w agregacie ma znaczenie nie tylko dla elektronarzędzi, ale też dla ładowarek, oświetlenia LED i sterowników używanych na budowie. Najkrótsza odpowiedź na pytanie, jak sprawdzić, czy agregat ma AVR, brzmi: zacznij od modelu, tabliczki znamionowej i instrukcji, a dopiero potem zaglądaj pod osłonę prądnicy. W praktyce właśnie tam wychodzi na jaw, czy masz klasyczny regulator napięcia, prostszą stabilizację kondensatorową, czy jeszcze inny układ. Poniżej pokazuję najpewniejsze sposoby, proste testy i pułapki, które najczęściej mylą kupujących oraz użytkowników.
Najkrótsza droga do pewnej odpowiedzi
- Najpewniejszy trop daje model agregatu i jego instrukcja, nie sam wygląd obudowy.
- Tabliczka znamionowa i katalog części zwykle szybciej ujawniają obecność AVR niż rozbieranie urządzenia.
- Szczotki, pierścienie ślizgowe i osłona prądnicy mogą sugerować konkretną konstrukcję, ale nie przesądzają sprawy.
- Test z miernikiem pod obciążeniem mówi więcej niż pomiar „na pusto”.
- Inwerter nie jest tym samym co klasyczny AVR, choć oba rozwiązania poprawiają jakość zasilania.
- Na budowie liczy się stabilność pod realnym obciążeniem, a nie marketingowy napis na obudowie.

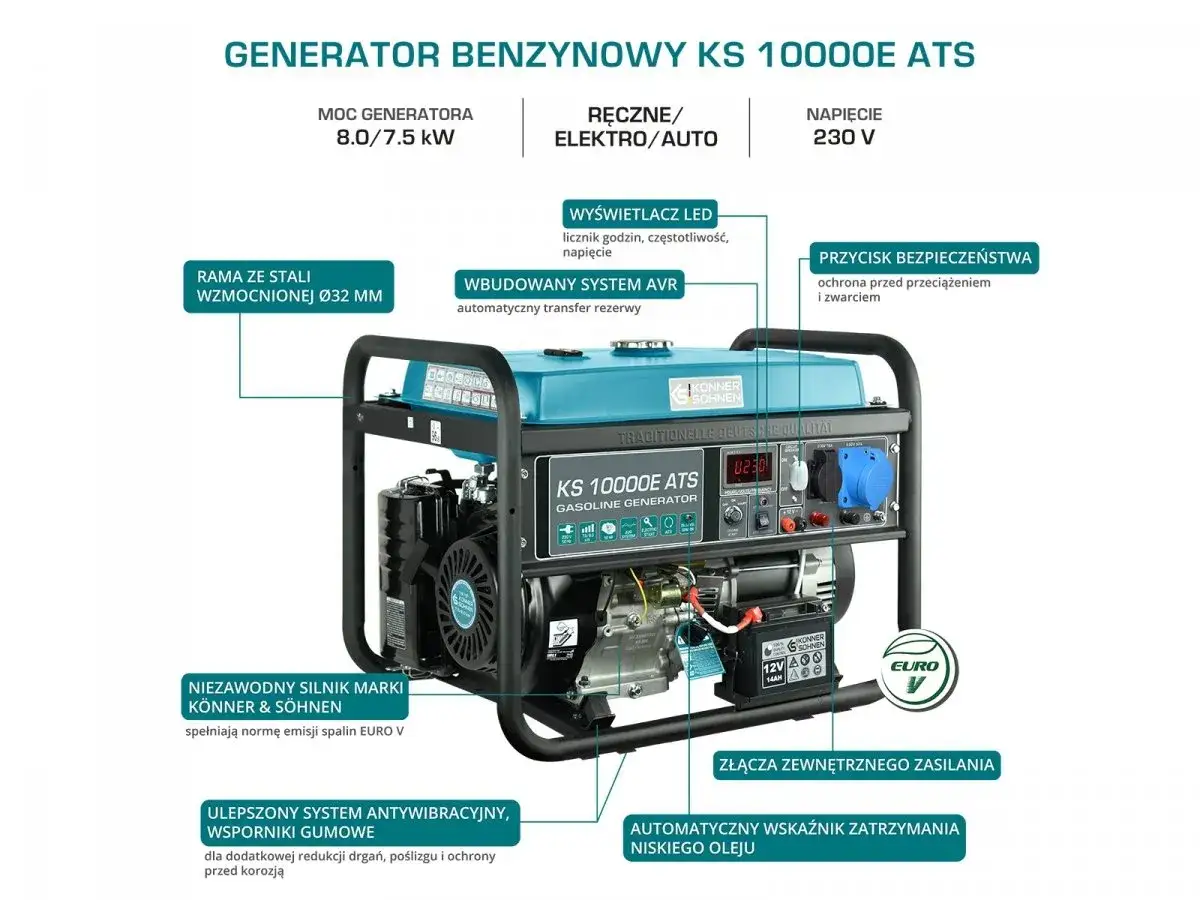

Gdzie szukać informacji na tabliczce i w dokumentacji
Ja zaczynam od rzeczy najprostszych, bo w przypadku agregatów to zwykle one dają najszybszą odpowiedź. Model, numer seryjny i instrukcja obsługi są pewniejsze niż zgadywanie po obudowie, bo producenci potrafią stosować różne układy w bardzo podobnie wyglądających urządzeniach. Jeśli masz do dyspozycji tylko zdjęcie sprzętu, poproś o pełną tabliczkę znamionową i dopiero potem oceniaj resztę.
| Miejsce sprawdzenia | Co może ujawnić | Na ile to pewne |
|---|---|---|
| Instrukcja obsługi | Informację o AVR, typie prądnicy, napięciu i mocy | Najpewniejsze, jeśli instrukcja dotyczy dokładnie tego modelu |
| Tabliczka znamionowa | Model, wersję, numer seryjny i czasem oznaczenie układu regulacji | Bardzo wysokie, bo pozwala sprawdzić konkretną konfigurację |
| Katalog części | Osobny regulator, moduł wzbudzenia albo kondensator | Wysokie, zwłaszcza przy starszych agregatach |
| Opis oferty lub naklejki na obudowie | Hasła typu AVR, stabilizacja napięcia, inverter | Średnie, bo marketing bywa uproszczony |
| Serwis lub sprzedawca | Potwierdzenie po numerze modelu | Wysokie, jeśli podasz pełne oznaczenie urządzenia |
W praktyce najlepiej przepisuję cały model, wersję i numer seryjny, a potem sprawdzam opis części zamiennych albo rysunek techniczny. Jeśli dokumentacja mówi wprost o regulatorze napięcia, sprawa jest jasna. Jeśli natomiast widzisz tylko hasło „stabilizacja”, jeszcze nie masz pewności, o jaki system chodzi. Z takiego punktu najlepiej przejść do oględzin samej prądnicy, bo to często pokazuje więcej niż etykieta.
Co zdradza budowę prądnicy
Jeżeli dokumentów nie ma albo są nieczytelne, patrzę na samą konstrukcję agregatu. Obecność AVR często zdradza osłona końca prądnicy, przewody prowadzące do modułu regulacji oraz elementy wzbudzenia. Trzeba jednak uważać, bo wygląd zewnętrzny potrafi być mylący: są agregaty z AVR, które nie mają oczywistych cech „na pierwszy rzut oka”, i są też konstrukcje, w których podobne elementy pełnią inną rolę.
- Szczotki i pierścienie ślizgowe często wskazują na klasyczną prądnicę z układem wzbudzenia, ale same w sobie nie są dowodem na obecność AVR.
- Mały moduł pod osłoną prądnicy bywa właściwym regulatorem napięcia albo elementem wzbudzenia.
- Oznaczenia na przewodach typu AVR, exciter, field albo regulator napięcia pomagają szybciej potwierdzić typ układu.
- Kondensator w prostym agregacie zwykle sugeruje uboższą stabilizację niż pełny AVR.
- Brak szczotek nie wyklucza AVR, bo część agregatów jest brushless i nadal ma elektroniczną regulację napięcia.
To jest ważne szczególnie przy starszych maszynach budowlanych i agregatach po kilku naprawach, bo ktoś mógł już wymienić obudowę, osłonę albo sam moduł. Dlatego sam obraz wnętrza traktuję jako mocną wskazówkę, ale nie jako ostatnie słowo. Jeśli chcesz mieć pewność, najlepszy jest jeszcze prosty test z miernikiem pod obciążeniem.
Jak zrobić prosty test napięcia bez zgadywania
Pomiar miernikiem nie powie ci wszystkiego o konstrukcji, ale bardzo dobrze pokazuje, czy agregat trzyma napięcie pod zmianą obciążenia. To właśnie w praktyce odróżnia sprzęt z sensowną regulacją od urządzenia, które nadaje się tylko do prostych odbiorników. Przy agregacie jednofazowym patrzę przede wszystkim na okolice 230 V, a przy trójfazowym sprawdzam też równość faz.
Pomiar bez obciążenia
- Uruchom agregat i pozwól mu popracować chwilę na stabilnych obrotach.
- Ustaw miernik na pomiar napięcia AC.
- Sprawdź napięcie wyjściowe bez podłączonych odbiorników.
Sam wynik bez obciążenia jest tylko punktem odniesienia. Jeśli widzisz na przykład okolice 230-240 V, to jeszcze nic nie przesądza. Ważniejsze jest to, co dzieje się po dołączeniu odbiornika.
Przeczytaj również: Jaki silnik do betoniarki 250l? Wybierz idealny napęd!
Pomiar z obciążeniem
- Podłącz odbiornik o przewidywalnym poborze, najlepiej prosty i rezystancyjny, na przykład grzałkę lub żarowe oświetlenie testowe.
- Celuj w obciążenie rzędu 30-50% mocy znamionowej agregatu, a nie w rozruch ciężkiego silnika.
- Obserwuj napięcie przez 1-2 minuty.
- Jeśli to możliwe, sprawdź też częstotliwość, bo spadek napięcia i spadek obrotów to dwie różne rzeczy.
| Co widzisz | Co to zwykle oznacza | Co sprawdzić dalej |
|---|---|---|
| Napięcie zmienia się nieznacznie po podłączeniu odbiornika | Regulacja napięcia najpewniej działa poprawnie | Sprawdź jeszcze zachowanie przy większym obciążeniu |
| Napięcie spada wyraźnie przy lekkim obciążeniu | Może brakować AVR, regulator może być zużyty albo agregat jest przeciążony | Zweryfikuj typ prądnicy i moc urządzenia |
| Napięcie jest niestabilne, a częstotliwość też ucieka | Problem może dotyczyć silnika, nie samego AVR | Sprawdź obroty, paliwo, filtr i układ regulacji silnika |
| Napięcie jest poprawne na luzie, ale rozjeżdża się po czasie | Regulator może przegrzewać się albo tracić stabilność po rozgrzaniu | Wykonaj dłuższy test pod stałym obciążeniem |
Tu jest jedna rzecz, którą sam uważam za kluczową: jeżeli napięcie wygląda dobrze, ale częstotliwość nie trzyma 50 Hz, nie zwalaj winy od razu na AVR. W wielu przypadkach winny jest silnik albo układ jego regulacji. Zanim więc uznasz, że agregat nie ma AVR, dobrze jest jeszcze rozróżnić, z jakim typem stabilizacji w ogóle masz do czynienia.
AVR, kondensator czy inwerter
To sekcja, której wielu użytkowników w ogóle nie bierze pod uwagę, a szkoda, bo właśnie tu najczęściej rodzi się pomyłka. Napis „stabilizacja napięcia” brzmi dobrze, ale nie zawsze oznacza klasyczny AVR. W praktyce spotykam trzy różne podejścia i każde zachowuje się inaczej przy obciążeniu.
| Rozwiązanie | Jak zwykle wygląda | Jak się zachowuje | Co to znaczy dla użytkownika |
|---|---|---|---|
| AVR | Moduł regulatora w obudowie prądnicy, przewody wzbudzenia, czasem szczotki | Dobrze koryguje napięcie przy zmianach obciążenia | Lepszy wybór do elektronarzędzi, oświetlenia i bardziej wrażliwych odbiorników |
| Kondensator | Prostsza konstrukcja, mniej elementów regulacyjnych | Stabilizacja jest ograniczona | Wystarczy do prostych odbiorników, ale nie daje takiej pewności jak AVR |
| Inwerter | Elektronika przetwarzająca energię w innym układzie niż klasyczna prądnica z AVR | Zwykle bardzo dobre i równe napięcie wyjściowe | Jeśli agregat jest inwerterowy, szukasz innej architektury niż klasyczny AVR |
W budowlance i przy sprzęcie mobilnym to rozróżnienie ma praktyczne znaczenie. Jeśli zasilasz lampy, ładowarki, laptopy, sterowanie kotła lub elektronikę w warsztacie, AVR albo inwerter ma realną przewagę nad prostą stabilizacją kondensatorową. Jeśli jednak używasz tylko odbiorników odpornych na wahania, brak AVR nie zawsze dyskwalifikuje agregat, choć ogranicza jego uniwersalność. Z tego miejsca najrozsądniej przejść do ostatniego kroku: pewnej weryfikacji po numerze modelu i po zachowaniu urządzenia w realnym teście.
Gdy tabliczka milczy, sprawdź numer modelu i zachowanie pod obciążeniem
Jeśli po zdjęciu osłony nadal nie masz jasnej odpowiedzi, nie zgaduj. Ja wtedy robię trzy rzeczy: przepisuję pełny model, szukam numeru części regulatora i porównuję zachowanie agregatu pod stałym obciążeniem. To zwykle wystarcza, nawet gdy sprzęt jest stary, po naprawie albo kupiony z drugiej ręki.
- Sprawdź pełny model i wersję, bo różne odmiany tego samego agregatu potrafią mieć inny układ regulacji.
- Poproś o zdjęcie wnętrza pod osłoną prądnicy, jeśli kupujesz używany agregat i nie możesz go rozebrać samodzielnie.
- Szukaj oznaczeń typu AVR, regulator napięcia, exciter albo voltage regulator na module i wiązce przewodów.
- Wykonaj test 1-2 minut pod obciążeniem, najlepiej na odbiorniku o mocy zbliżonej do 30-50% mocy znamionowej.
- Nie oceniaj agregatu po samym starcie, bo wiele problemów wychodzi dopiero po nagrzaniu i po zmianie obciążenia.
Przy zakupie na budowę zwracam uwagę jeszcze na jedną rzecz: jeśli sprzedawca unika pokazywania tabliczki, wnętrza prądnicy albo pomiaru pod obciążeniem, traktuję to jako sygnał ostrzegawczy. W praktyce lepiej mieć agregat z czytelnym AVR albo inwerterem niż liczyć na to, że „jakoś będzie działał” przy narzędziach, które nie wybaczają skoków napięcia. Najpewniejsza odpowiedź nie wynika z jednego znaku, tylko z połączenia dokumentacji, oględzin i prostego testu.
Jeśli chcesz sprawdzić agregat szybko i bez ryzyka pomyłki, trzymaj się tej kolejności: model, dokumentacja, budowa prądnicy, a na końcu test pod obciążeniem. To najpraktyczniejsza droga, żeby odróżnić realny AVR od samego napisu na obudowie i ocenić, czy dany agregat nadaje się do pracy na budowie, w warsztacie albo do zasilania wrażliwszych odbiorników.
