W maszynach Manitou sygnały na pulpicie nie są ozdobą, tylko pierwszym komunikatem o stanie układów. Ten tekst porządkuje kontrolki manitou, pokazuje, co zwykle oznaczają i jak reagować w kabinie, zanim drobny problem zamieni się w przestój albo kosztowną awarię. Skupiam się na tym, co naprawdę przydaje się w serwisie i eksploatacji: kolorach, dźwiękach, typowych alarmach i pierwszych krokach diagnostycznych.
Najważniejsze sygnały z panelu Manitou, które warto znać od razu
- Czerwone lampki i brzęczyk zwykle oznaczają, że trzeba bezpiecznie zatrzymać maszynę i nie kontynuować pracy.
- Pomarańczowe ostrzeżenie częściej sygnalizuje usterkę lub tryb ograniczony niż natychmiastową awarię.
- Zielone i niebieskie wskaźniki są zazwyczaj informacyjne, ale nadal trzeba czytać je w kontekście pracy maszyny.
- Test po włączeniu zapłonu powinien obejmować część lampek oraz brzęczyk, więc brak sygnału bywa też usterką samej instalacji.
- Brudne chłodnice, niski poziom płynów i słabe połączenia elektryczne to najczęstsze przyczyny alarmów, które wracają w codziennej pracy.
Jak czytać kolory i dźwięki na desce rozdzielczej
Ja patrzę na panel zawsze w tej samej kolejności: najpierw kolor, potem dźwięk, dopiero na końcu sam symbol. W praktyce to właśnie kolor mówi najwięcej, bo układ piktogramów różni się między modelami, rocznikami i wersjami wyposażenia. W dokumentacji Manitou logika jest dość konsekwentna: czerwony oznacza stop, pomarańczowy ostrzeżenie, a zielony i niebieski mają charakter informacyjny.
| Kolor lub sygnał | Co zwykle oznacza | Jak reagować |
|---|---|---|
| Zielony | Stan roboczy lub aktywna funkcja, np. kierunkowskaz albo światła pozycyjne | Można pracować dalej, ale warto upewnić się, że sygnał pasuje do sytuacji |
| Niebieski | Najczęściej światła drogowe albo informacja pomocnicza na wskaźniku | To zwykle sygnał informacyjny, nie alarm |
| Pomarańczowy | Ostrzeżenie, preheating albo błąd diagnostyczny z trybem ograniczonym | Nie ignorować, sprawdzić przyczynę i zaplanować diagnostykę |
| Czerwony | Usterka krytyczna, przegrzanie, spadek ciśnienia lub inny stan wymagający stopu | Bezpiecznie zatrzymać maszynę i nie jechać dalej bez rozpoznania przyczyny |
| Brzęczyk | Alarm ważny albo pilny, często połączony z lampką ostrzegawczą | Nie traktować jak tła pracy, tylko jak realny sygnał serwisowy |
W wielu maszynach krótki test lampek po włączeniu zapłonu jest normalny. Czerwone i pomarańczowe kontrolki oraz brzęczyk powinny na chwilę się odezwać, żeby potwierdzić sprawność układu sygnalizacji. Jeśli któraś z czerwonych lampek nie zapala się w teście albo brzęczyk milczy, mam do czynienia nie tylko z ryzykiem awarii, ale też z niesprawnym systemem ostrzegania. W praktyce to ważniejsze, niż wielu operatorów zakłada na początku. Gdy ten podział kolorów jest już jasny, łatwiej przejść do lampek, których naprawdę nie wolno lekceważyć.
Które lampki oznaczają przerwanie pracy
Nie każda kontrolka wymaga natychmiastowego gaszenia silnika, ale kilka sygnałów trzeba traktować bez dyskusji. W aktualnych instrukcjach operatora Manitou przewijają się bardzo podobne ostrzeżenia: ciśnienie oleju, temperatura cieczy chłodzącej, ładowanie, układ hamulcowy, skrzynia biegów i filtracja. Jeśli któryś z tych obwodów zgłasza problem, dalsza jazda zwykle tylko powiększa szkody.

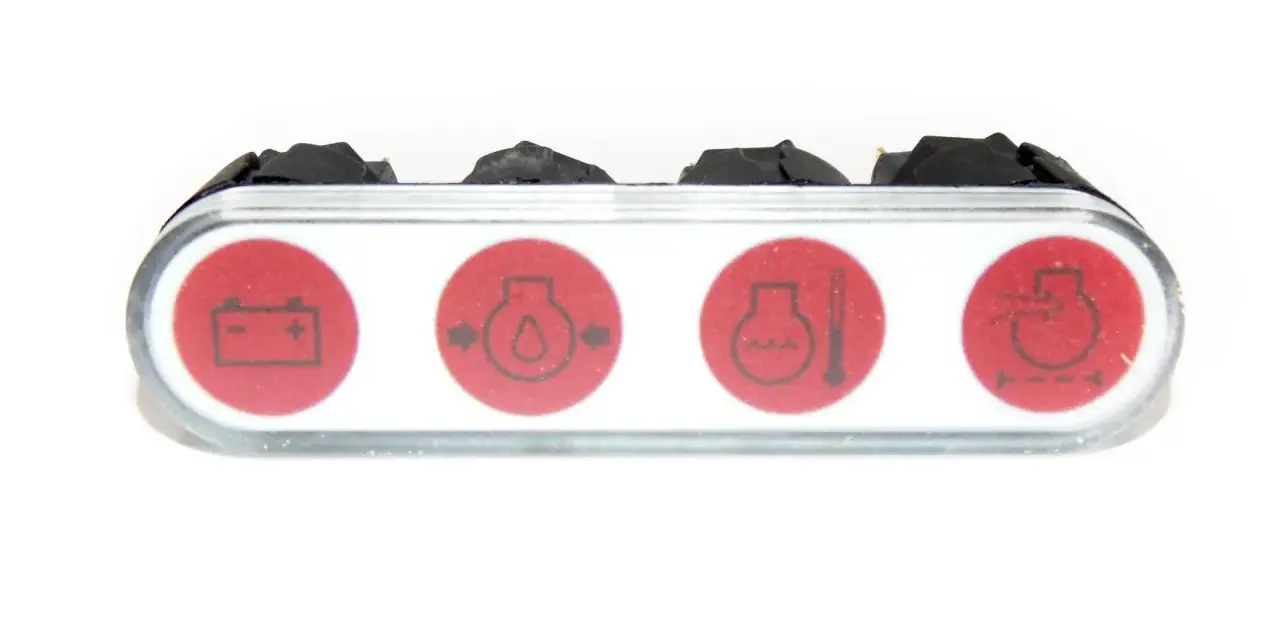

| Lampka lub komunikat | Co zwykle oznacza | Moja reakcja na miejscu |
|---|---|---|
| Czerwone ciśnienie oleju silnika | Spadek ciśnienia oleju, ryzyko zatarcia | Natychmiast zatrzymać maszynę i sprawdzić poziom oraz ewentualne wycieki |
| Czerwona temperatura cieczy chłodzącej | Przegrzewanie silnika lub problem z obiegiem chłodzenia | Zatrzymać pracę, odczekać na bezpieczne wychłodzenie i szukać przyczyny |
| Czerwone ładowanie akumulatora | Problem z alternatorem, paskiem lub obwodem ładowania | Nie ignorować, bo po chwili maszyna może zostać bez zasilania |
| Czerwone ciśnienie lub temperatura oleju skrzyni | Usterka przekładni, zbyt wysokie ciśnienie lub temperatura oleju | Od razu przerwać pracę i nie „dociągać” zmiany na siłę |
| Czerwony poziom płynu lub ciśnienie w układzie hamulcowym | Ryzyko utraty skuteczności hamulców | Zatrzymać maszynę i sprawdzić układ zanim wyjedzie z miejsca pracy |
| Czerwony zapchany filtr powietrza lub filtr powrotu hydrauliki | Duży opór przepływu, ryzyko spadku osiągów i przegrzania | Nie kontynuować ciężkiej pracy, tylko oczyścić lub wymienić filtr |
| Pomarańczowy błąd silnika | Usterka wykryta przez diagnostykę, często w trybie ograniczonym | Można dojechać w bezpieczne miejsce, ale nie odkładać diagnostyki |
| Pomarańczowe podgrzewanie | Silnik jest wstępnie dogrzewany przed rozruchem | Poczekać, aż lampka zgaśnie, i dopiero uruchomić jednostkę |
Na niektórych wskaźnikach temperatury pojawiają się też strefy kolorystyczne zamiast jednej lampki. Zwykle zielona strefa oznacza normalną pracę, a wyjście w stronę bieli i czerwieni sygnalizuje, że silnik pracuje coraz trudniej i trzeba ograniczyć obciążenie. W praktyce najważniejsze jest jedno: czerwony sygnał nie jest informacją „obserwuj dalej”, tylko „zatrzymaj się teraz”. Z takim podejściem łatwiej odróżnić awarię od problemu, który da się jeszcze złapać na etapie wczesnych objawów. Następny krok to szybka kontrola elementów, które operator może ocenić sam.
Co sprawdzić samodzielnie zanim wezwiesz serwis
Nie każda lampka oznacza od razu lawetę albo rozbiórkę maszyny. Zanim zadzwonię po serwis, robię prosty obchód wokół ładowarki. W wielu przypadkach przyczyna okazuje się banalna: niski poziom płynu, zapchana chłodnica, poluzowana masa albo filtr, który od dawna prosił się o wymianę.
- Sprawdzam poziom oleju silnikowego, płynu chłodniczego i, jeśli konstrukcja na to pozwala, stan oleju hydraulicznego oraz przekładniowego.
- Oglądam, czy pod maszyną nie ma świeżych wycieków i czy przewody nie są mokre od oleju albo płynu.
- Patrzę na chłodnicę, intercooler i wloty powietrza, bo kurz, słoma i pył potrafią zabić przepływ szybciej niż sama awaria czujnika.
- Kontroluję pasek alternatora, klemy akumulatora i główne połączenia masy, szczególnie po myciu lub pracy w błocie.
- Sprawdzam, czy nie jeżdżę z zaciągniętym hamulcem postojowym albo z osprzętem, który zwiększa obciążenie bardziej niż zakładałem.
- Przy świecącej pomarańczowej lampce zapisuję godzinę pracy, warunki i to, co robiła maszyna tuż przed alarmem.
Jedna rzecz jest dla mnie niepodlegająca dyskusji: na gorącym silniku nie odkręcam korka układu chłodzenia. To prosty sposób na oparzenie i dodatkowy problem. Jeśli po takim przeglądzie kontrolka wraca, przestaję traktować temat jak drobiazg. Wtedy trzeba już szukać źródła głębiej, a nie próbować go „przejechać”.
Najczęstsze przyczyny powracających ostrzeżeń
Z mojego doświadczenia najwięcej fałszywych alarmów robią trzy rzeczy: brud, elektryka i przeciążenie. Maszyna pracująca przy kiszonce, oborniku, słomie albo w pyle budowlanym szybciej łapie wysoką temperaturę i szybciej reaguje na słabe połączenie, niż operator chce to przyznać. I właśnie dlatego warto patrzeć nie tylko na samą lampkę, ale też na warunki, w jakich się pojawiła.
| Przyczyna | Jak się objawia | Co zwykle robię |
|---|---|---|
| Zabrudzona chłodnica lub wloty powietrza | Alarm temperatury pojawia się po dłuższej pracy albo pod obciążeniem | Czyszczę pakiet chłodzący i sprawdzam, czy nic nie blokuje przepływu |
| Zatkany filtr powietrza | Maszyna słabnie, rośnie temperatura, czasem pojawia się lampka filtra | Sprawdzam wkład i wymieniam go zgodnie ze stanem, nie tylko z kalendarzem |
| Niski poziom lub zły stan oleju | Włącza się alarm ciśnienia, temperatury albo skrzynia zaczyna pracować ciężej | Ustalam, czy ubytek wynika z wycieku, zużycia czy zbyt długiego interwału serwisowego |
| Uszkodzony czujnik lub wiązka | Lampka zapala się losowo, czasem po drganiach albo myciu | Sprawdzam wtyczki, masy i stan przewodów, zanim uznam winę modułu |
| Przeciążenie i ciężka praca w upale | Ostrzeżenia pojawiają się po kilku godzinach intensywnej pracy | Zmniejszam obciążenie, robię przerwę i patrzę, czy problem znika po odciążeniu układu |
W praktyce najgorszy scenariusz to taki, w którym lampka gaśnie po odpuszczeniu gazu, a operator uznaje, że „już jest dobrze”. To zwykle nie jest naprawa, tylko chwilowe zejście z granicy. Jeśli sygnał wraca po kilku minutach albo po kolejnym cyklu pracy, trzeba przyjąć, że przyczyna nadal istnieje. Gdy już odróżni się realną usterkę od chwilowego przeciążenia, pozostaje jeszcze jeden ważny temat: różnice między modelami i rocznikami.
Jak różnią się sygnały między modelami i rocznikami
Tu łatwo popełnić błąd, bo dwa telehandlery Manitou mogą mieć zupełnie podobny wygląd kabiny, a jednak inaczej opisany panel. W starszych maszynach sygnały bywają prostsze: mniej komunikatów tekstowych, więcej samych piktogramów i brzęczyk, który wymusza reakcję operatora. W nowszych wersjach częściej pojawia się ekran z opisem usterki, tryb ograniczony i dodatkowe komunikaty serwisowe.
| Wariant maszyny | Jak wygląda sygnalizacja | Co to oznacza dla operatora |
|---|---|---|
| Starsze modele | Prostszy zestaw lampek, mniej opisów na ekranie, większa rola koloru i brzęczyka | Trzeba czytać instrukcję dokładnego modelu, bo sam symbol bywa mało opisowy |
| Nowsze modele | Więcej informacji na wyświetlaczu i częściej tryb ograniczonej pracy | Łatwiej zobaczyć typ błędu, ale nadal nie wolno ignorować czerwonego sygnału |
| Maszyny z dodatkowymi opcjami | Dodatkowe kontrolki dla oświetlenia, osprzętu, kierowania lub funkcji bezpieczeństwa | Nie każda lampka jest awarią układu głównego, ale każda wymaga rozpoznania |
To właśnie dlatego nie lubię interpretować panelu „po marce”. W praktyce liczy się konkretny model, wersja silnika i wyposażenie kabiny. Na jednej maszynie pomarańczowa lampka oznacza podgrzewanie, na innej komunikat diagnostyczny, a na jeszcze innej błąd w osprzęcie. Jeśli ktoś zgaduje, ryzykuje niepotrzebne rozbieranie sprawnej części albo, co gorsza, zignorowanie realnego problemu. Najlepszą ochroną przed taką pomyłką jest codzienna obsługa i kilka prostych nawyków.
Jak ograniczyć liczbę alarmów w codziennej eksploatacji
Najwięcej usterek nie rodzi się nagle. One narastają: kurz w chłodnicy, lekko luźna masa, filtr odkładany „do następnego postoju”, olej uzupełniany bez sprawdzenia przyczyny ubytku. Jeśli maszyna ma pracować bez niespodzianek, trzeba ją prowadzić tak, by panel ostrzegawczy nie miał czego zgłaszać.
- Robię codzienny obchód przed startem zmiany i nie traktuję go jako formalności.
- Czyszczę chłodnice i kratki wlotowe częściej w kurzu, słomie i pyle budowlanym niż wynika to z samego „idealnego” harmonogramu.
- Wymieniam filtry nie dopiero wtedy, gdy zapali się lampka, ale wtedy, gdy ich stan zaczyna realnie ograniczać przepływ.
- Po myciu sprawdzam wtyczki, masy i okolice czujników, bo woda lubi robić problemy tam, gdzie wcześniej nic się nie działo.
- Jeśli alarm pojawia się regularnie, zapisuję warunki pracy, obciążenie i godzinę wystąpienia, zamiast liczyć, że „samo minie”.
- W ciężkiej eksploatacji skracam odstępy między przeglądami, bo katalogowy interwał nie zawsze pasuje do realnej pracy w sezonie.
Na koniec zostaje prosta zasada, którą stosuję przy każdej maszynie: jeśli kontrolka wraca po restarcie albo pojawia się razem z brzęczykiem, nie jadę dalej na przekór elektronice. Lepiej przerwać pracę na kwadrans, znaleźć przyczynę i uruchomić maszynę po sprawdzeniu niż później zatrzymać ją na cały dzień. Właśnie tak najskuteczniej oszczędza się czas, paliwo i nerwy.
Co warto zapamiętać z panelu ostrzegawczego
Panel w Manitou nie jest zagadką, jeśli czyta się go po kolei: kolor, dźwięk, zachowanie maszyny. Czerwone sygnały traktuję jak polecenie zatrzymania, pomarańczowe jako ostrzeżenie wymagające sprawdzenia, a zielone i niebieskie jako informację pomocniczą. To podejście zwykle wystarcza, żeby nie przesadzić z paniką, ale też nie zlekceważyć poważnej usterki.Najwięcej problemów w codziennej pracy robią zabrudzone chłodnice, filtry, poziomy płynów i elektryka po myciu lub intensywnym wstrząsie. Jeśli kontrolka pojawia się częściej niż powinna, warto zacząć od prostych rzeczy, a dopiero potem iść w stronę diagnostyki sterownika. Taka kolejność oszczędza czas i ogranicza ryzyko niepotrzebnych kosztów.
Jeśli alarm powtarza się po krótkim postoju, nie traktuję tego jako „uroku maszyny”, tylko sygnał, że układ pracuje na granicy. W praktyce właśnie te powtarzające się ostrzeżenia najczęściej kończą się najdrożej, kiedy operator próbuje je przeczekać zamiast od razu zatrzymać maszynę i sprawdzić przyczynę.
