Tulejowanie koparki - Kiedy warto i ile to kosztuje?

Kiedy pojawiają się luzy na ramieniu, łyżce albo wysięgniku, maszyna traci precyzję, szybciej wybija sworznie i zaczyna pracować pod większym obciążeniem. Właśnie wtedy tulejowanie koparki bywa najrozsądniejszą drogą do przywrócenia geometrii przegubów bez wymiany całych podzespołów. W tym artykule pokazuję, jak rozpoznać zużycie, jak przebiega naprawa, ile zwykle kosztuje i kiedy lepiej już nie zwlekać.

Jak wygląda tulejowanie koparki i co dokładnie się w nim robi

W praktyce chodzi o regenerację zużytego otworu w takim stanie, aby ponownie pasował do sworznia i pracował bez nadmiernego bicia. Zużywa się nie tylko sama tuleja, ale też materiał otworu w ramieniu, wysięgniku albo łyżce. Gdy luz rośnie, obciążenia przestają rozkładać się równomiernie i maszyna zaczyna „pracować na krawędzi” zamiast płynnie.

Co zużywa się najszybciej

Najbardziej cierpią połączenia sworzniowe, czyli miejsca, w których elementy koparki poruszają się względem siebie. Sworzeń dostaje tarcie, tuleja traci wymiar, a sam otwór w uszach czy jarzmach robi się eliptyczny. To właśnie ta deformacja najczęściej wymusza regenerację, bo sama wymiana sworznia zwykle nie rozwiązuje problemu na długo.

Przeczytaj również: Jak sprawdzić płyn chłodniczy? Poziom to nie wszystko!

Dlaczego sam luz nie jest drobiazgiem

Na początku może to wyglądać jak drobny stuk, ale z czasem luz powoduje coraz większe uderzenia przy każdym ruchu łyżki czy wysięgnika. Z mojej perspektywy to jeden z tych usterek, których nie warto „obserwować” zbyt długo. Im dłużej maszyna pracuje z wybitym otworem, tym większa szansa, że naprawa przestanie dotyczyć jednego punktu, a zacznie obejmować cały przegub.

Kiedy już wiadomo, które elementy się zużywają, łatwiej zrozumieć sam przebieg naprawy i to, skąd biorą się różnice w jakości wykonania.

Jak przebiega regeneracja otworów krok po kroku

W dobrze wykonanej usłudze nie ma miejsca na przypadek. Najpierw trzeba ocenić geometrię, potem odbudować materiał, a na końcu precyzyjnie dopasować otwór pod tuleję i sworzeń. Właśnie dlatego profesjonalne wytaczanie na miejscu często daje lepszy efekt niż szybka, „okołowarsztatowa” naprawa bez pomiarów.

1. Pomiar luzów i ocena zużycia. Serwis sprawdza średnice otworów, stan sworzni, grubość materiału i to, czy element nie jest pęknięty albo skrzywiony.
2. Demontaż zużytych części. Wyjmuje się sworznie i stare tuleje. Jeśli element jest zapieczony, czasem potrzebne jest podgrzanie lub specjalne wybijanie, żeby nie uszkodzić uszu.
3. Wytaczanie wstępne. Otwór jest rozwiercany lub roztaczany do większego wymiaru, aby usunąć deformacje i przygotować go pod odbudowę.

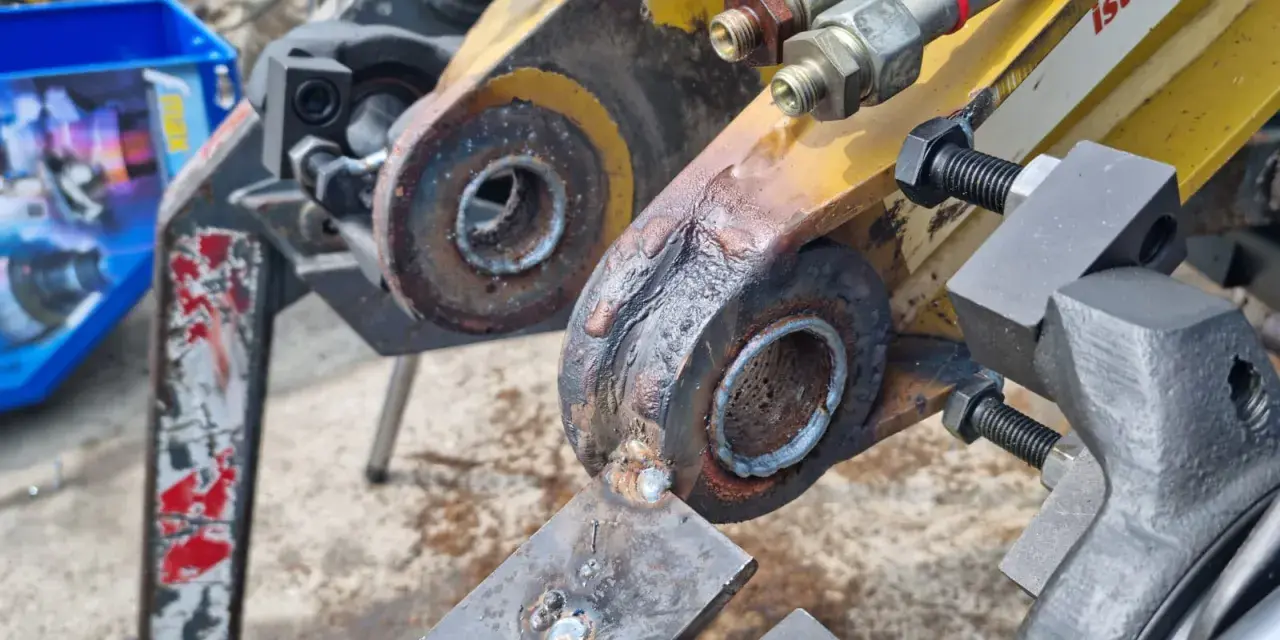

4. Napawanie, gdy materiał jest mocno wybity. Jeżeli ubytek jest duży, trzeba odbudować ściankę spoiną. To pozwala wrócić do prawidłowego wymiaru bez osłabiania konstrukcji.
5. Wytaczanie na gotowo. Po napawaniu otwór obrabia się do docelowej średnicy i osiowości, tak aby tuleja weszła z odpowiednim pasowaniem.
6. Montaż nowych tulei i sworzni. Nowe elementy muszą być dobrane do rzeczywistego wymiaru po obróbce, a nie do katalogu „na oko”.
7. Kontrola końcowa. Sprawdza się płynność ruchu, brak bicia i to, czy przy pierwszym ruchu maszyna nie zaczyna stukać.

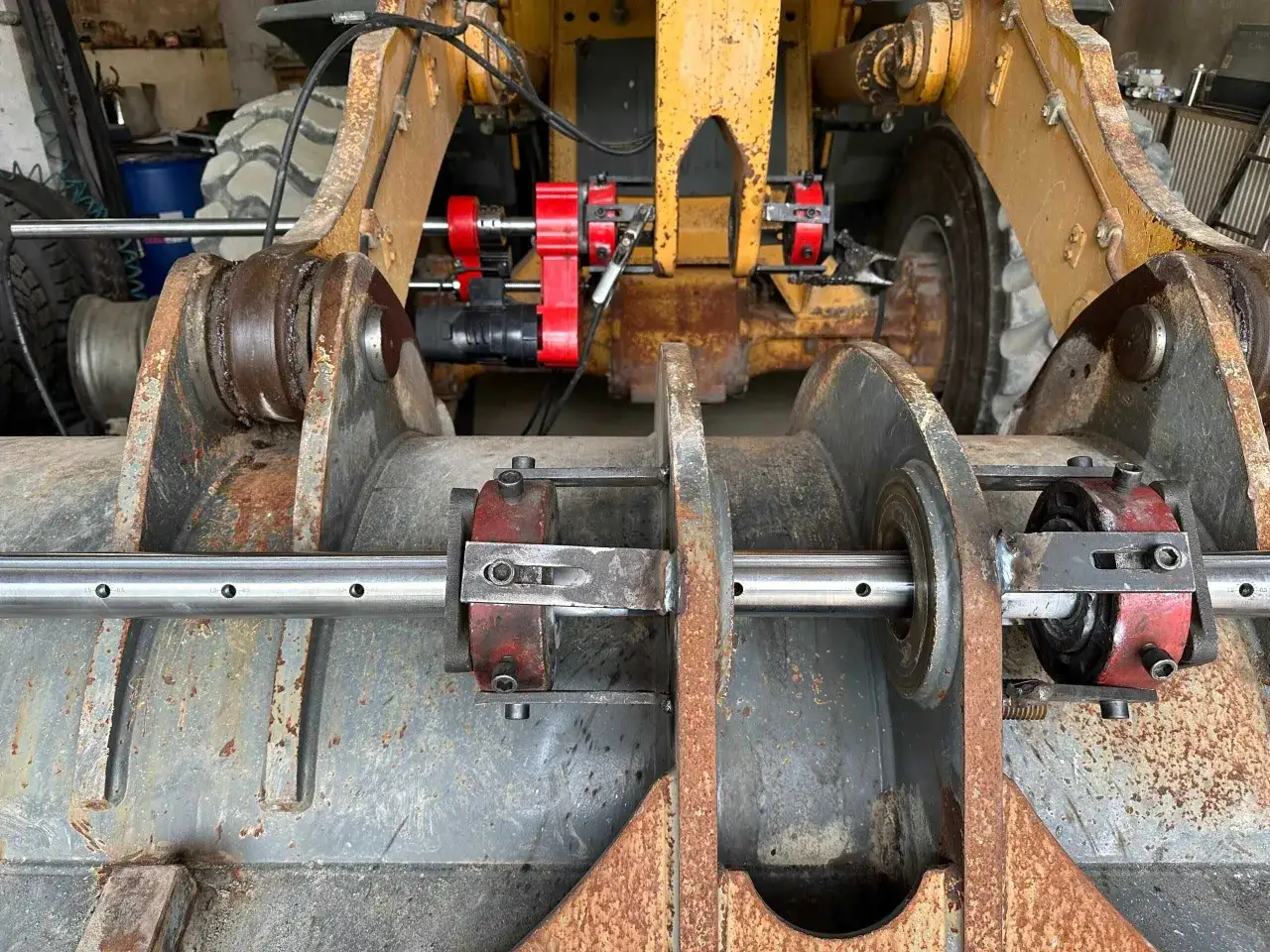

Przy pracy mobilnej duży plus jest prosty: ogranicza się przestój, bo nie trzeba rozbierać całej maszyny i wozić jej do zakładu. W prostszych przypadkach taka operacja potrafi zająć kilka godzin, zamiast kilku dni, które schodzą na demontaż, transport i ponowny montaż.

Skoro proces jest już jasny, naturalnie pojawia się pytanie o koszt. I tutaj różnice potrafią być naprawdę duże.

Ile kosztuje taka naprawa i od czego zależy cena

Na cenę nie patrzę przez jedną liczbę, bo uczciwa wycena zależy od liczby punktów przegubowych i od tego, ile materiału trzeba odbudować. Na rynku spotyka się zwykle taki układ orientacyjnych widełek netto:

Najmocniej podbijają cenę trzy rzeczy: napawanie mocno wybitych otworów, utrudniony dostęp do miejsca pracy oraz konieczność wykonania usługi mobilnie na placu budowy. Sama odległość dojazdu bywa mniejszym kosztem niż wielogodzinny demontaż, ale przy kilku punktach różnica szybko robi się widoczna w końcowej fakturze. Jeśli maszyna jest już mocno rozbita, doraźne „łatanie luzu” zwykle nie wystarcza.

Sama wycena to jednak nie wszystko, bo równie ważna jest jakość wykonania. Bez niej nawet dobra cena przestaje mieć znaczenie.

Po czym poznać dobrze wykonaną naprawę

Patrzę przede wszystkim na trzy rzeczy: geometrię, kulturę pracy i to, czy sworzeń wchodzi bez siłowania się młotem. Jeśli po regeneracji trzeba dobijania lub element zaczyna pracować sztywno, to zwykle znak, że coś nie zagrało z tolerancją albo osiowością.

• Otwór ma zachowaną oś. Sworzeń nie powinien być „ciągnięty” na jedną stronę przy montażu.
• Pasowanie jest wyczuwalne, ale rozsądne. Za luźno oznacza szybki powrót problemu, za ciasno grozi zatarciem.
• Ramię pracuje płynnie. Nie ma metalicznego stukania ani skoków przy ruchu osprzętu.
• Luz nie wraca od razu. Jeśli po kilku godzinach pracy pojawia się to samo bicie, naprawa była zrobiona zbyt pobieżnie.
• Ocenia się cały przegub, nie pojedynczy punkt. Czasem wymaga to korekty kilku sąsiednich otworów, żeby układ był prosty.

Dobrze, jeśli serwis pokazuje pomiary przed i po naprawie. Bez tego trudno odróżnić solidną robotę od naprawy wykonanej tylko po to, żeby „coś siedziało”. Gdy te kryteria są spełnione, dopiero wtedy można uczciwie ocenić, czy regeneracja ma sens w danym egzemplarzu.

Kiedy naprawa nie wystarczy i lepiej wymienić element

Są sytuacje, w których kolejna regeneracja tylko przedłuża problem. Jeśli ucho jest pęknięte, materiał wokół otworu jest mocno rozciągnięty albo wcześniejsze naprawy zostawiły po sobie dużo spoin, bezpieczniej bywa postawić na wymianę części albo jej większą odbudowę.

Najczęstszy błąd polega na tym, że ktoś wymienia tylko tuleję, nie sprawdzając stanu sworznia, albo zamawia naprawę bez kontroli osiowości. Równie kosztowny bywa brak smarowania po regeneracji, bo nawet świetnie zrobiony przegub bardzo szybko się wybije, jeśli pracuje na sucho. W praktyce najrozsądniej porównać trzy warianty: pełną regenerację, wymianę samego detalu i montaż używanego elementu po sprawdzeniu geometrii.

Żeby uniknąć przepłacenia, przed zleceniem usługi warto sprawdzić kilka konkretów, bo to one najczęściej decydują o końcowym efekcie i o tym, czy naprawa rzeczywiście się opłaci.

Co sprawdzić przed zleceniem pracy, żeby nie przepłacić

Z mojego punktu widzenia dobra wycena zaczyna się od pytań o zakres, a nie od samej stawki. Warto od razu ustalić, czy cena obejmuje demontaż, napawanie, obróbkę końcową, tuleje, sworznie i dojazd. Przy serwisie mobilnym znaczenie ma też to, ile punktów przegubowych zostanie objętych jedną wizytą, bo przy kilku otworach koszt dojazdu rozkłada się znacznie korzystniej.

• Czy wycena dotyczy jednego punktu, czy całego zestawu przegubów?
• Czy w cenie są tuleje i sworznie, czy trzeba je dokupić osobno?
• Czy serwis robi napawanie, czy tylko samo wytaczanie?
• Czy w cenie jest dojazd i ewentualny demontaż trudniejszych sworzni?
• Jakie pomiary i kontrolę jakości dostaniesz po naprawie?
• Jaki jest realny czas przestoju maszyny?

Najwięcej oszczędza się nie na samej stawce za godzinę, tylko na ograniczeniu przestoju i zatrzymaniu zużycia na wczesnym etapie. Gdy luz jest jeszcze mały, naprawa bywa prosta; gdy otwór jest już rozbity, rośnie zakres napawania, obróbki i ryzyko, że trzeba będzie wymieniać więcej niż planowałeś. Dlatego przy pierwszych stukach i wyraźnym biciu nie warto czekać.
