Budowa układu hamulcowego w maszynach rolniczych i budowlanych decyduje o tym, czy sprzęt zatrzyma się pewnie, płynnie i bez nadmiernego zużycia podzespołów. W tym tekście rozbijam temat na części pierwsze: pokazuję najważniejsze elementy, różnice między rozwiązaniami hydraulicznymi i pneumatycznymi, a także objawy zużycia, które w praktyce najczęściej zdradzają problem.

Dlaczego układ hamulcowy w maszynie roboczej ma większe znaczenie, niż się wydaje

W samochodzie osobowym hamulec ma zatrzymać pojazd. W ciągniku, ładowarce czy koparce kołowej jego rola jest szersza: ma kontrolować tempo jazdy pod obciążeniem, utrzymać maszynę na pochyłości i działać przewidywalnie mimo błota, pyłu, wody oraz częstych przeciążeń. Z mojego punktu widzenia to właśnie dlatego o hamulcach nie powinno się myśleć jak o jednym „elemencie bezpieczeństwa”, tylko jak o całym systemie zależnych od siebie podzespołów.

Jeśli jedna część zaczyna pracować gorzej, problem szybko przenosi się dalej. Nieszczelny przewód obniża ciśnienie, zużyty siłownik zmniejsza docisk, a zabrudzona powierzchnia cierna wydłuża drogę hamowania. W ciężkich zastosowaniach to ma znaczenie nie tylko dla komfortu operatora, ale też dla stabilności maszyny z ładunkiem lub przyczepą. W praktyce zawsze patrzę na hamulce jak na układ, który musi być równie odporny na obciążenie, co na warunki pracy.

Właśnie dlatego warto najpierw zobaczyć, z jakich warstw ten system się składa, bo dopiero wtedy widać, gdzie naprawdę powstaje siła hamowania. To prowadzi nas do jego budowy, rozpisanej na konkretne części.

Z czego składa się układ hamulcowy

Ja zwykle dzielę go na trzy poziomy: sterowanie, przeniesienie energii i element wykonawczy przy kole. Taki podział od razu pokazuje, że hamulec nie kończy się na klockach albo szczękach. To tylko ostatni etap całego procesu.

Elementy sterujące

Na początku jest pedał hamulca, dźwignia albo inny element, którym operator uruchamia układ. W lżejszych konstrukcjach wspiera go serwo podciśnieniowe lub wzmacniacz hydrauliczny, bo sama siła nogi nie wystarczyłaby do uzyskania odpowiedniego docisku. W maszynach cięższych coraz częściej pojawia się zawór sterujący, który precyzyjnie dozuje ciśnienie do dalszej części instalacji.

Źródło energii i przewody

W układzie hydraulicznym rolę nośnika energii pełni płyn hamulcowy, a sercem obwodu jest pompa lub cylinder główny ze zbiorniczkiem. W pneumatyce sytuacja wygląda inaczej: sprężarka wytwarza ciśnienie, zbiorniki gromadzą powietrze, a zawory i przewody kierują je do siłowników. Oficjalne dokumentacje producentów takich jak WABCO i Knorr-Bremse pokazują, że w tej części kluczowe są właśnie zawory, magazynowanie powietrza, czujniki oraz moduły sterujące. Z praktyki serwisowej wiem, że to tutaj najczęściej zaczynają się „niewidoczne” problemy, bo sama maszyna jeszcze hamuje, ale już nie tak, jak powinna.

Elementy przy kole

Tu energia zamienia się w tarcie. W hamulcach tarczowych pracują tarcze, klocki i zaciski. W bębnowych spotkasz bęben, szczęki oraz cylinderki rozpychające okładziny. W wielu maszynach rolniczych i budowlanych bardzo ważne są też hamulce mokre, czyli wielotarczowe układy zanurzone w oleju. Takie rozwiązanie lepiej znosi obciążenie cieplne i zanieczyszczenia, dlatego dobrze sprawdza się tam, gdzie maszyna pracuje długo, ciężko i w trudnym terenie.

Przeczytaj również: Płyn hamulcowy - Skład, klasy DOT i serwis. Co musisz wiedzieć?

Podzespoły bezpieczeństwa

Dopełnieniem całości są czujniki zużycia, czujniki prędkości kół, zawory zwrotne, elementy parking brake oraz moduły awaryjne. W nowocześniejszych układach część z nich nie tylko „ostrzeże”, ale też aktywnie skoryguje pracę hamulców. To ważne, bo przy ciężkim sprzęcie bezpieczeństwo nie wynika z jednego mocnego elementu, tylko z całej sieci drobnych zabezpieczeń.

Gdy już widać, jak system jest zbudowany, łatwiej zrozumieć, dlaczego różne maszyny używają innych rozwiązań. I właśnie te różnice warto uporządkować, zanim przejdę do samego działania układu.

Jakie rozwiązania spotyka się w maszynach rolniczych i budowlanych

W praktyce nie ma jednego uniwersalnego hamulca dla wszystkich maszyn. Inaczej projektuje się układ dla lekkiego ciągnika sadowniczego, a inaczej dla ciężkiej ładowarki kołowej czy zestawu z przyczepą. Najczęściej spotkasz cztery podejścia, z których każde ma własne zalety i ograniczenia.

W ciężkich układach drogowych docisk klocków potrafi być ogromny. Producenci komponentów, tacy jak Knorr-Bremse, podają wartości przekraczające 25 ton siły docisku i temperatury ponad 900°C w skrajnych warunkach pracy. To dobrze pokazuje, dlaczego w maszynach roboczych nie ma miejsca na przypadkowe części ani na „prawie pasuje” przy wymianie.

W wielu ciągnikach i maszynach budowlanych za najlepszy kompromis uchodzą hamulce mokre, bo dobrze znoszą częste hamowanie, pył i obciążenie. Z kolei pneumatyka wygrywa tam, gdzie trzeba bezpiecznie sterować dużą siłą na większej odległości, zwłaszcza w zestawach z przyczepą. Następny krok to sprawdzenie, jak ten cały układ zamienia ruch stopy operatora w realne zatrzymanie maszyny.

Jak działa hamowanie krok po kroku

Mechanizm jest prosty tylko z pozoru. W praktyce dzieje się tu kilka rzeczy naraz, a każda z nich musi zadziałać w odpowiedniej kolejności.

1. Operator naciska pedał albo uruchamia dźwignię hamulca.
2. Element sterujący przekazuje sygnał do zaworu, pompy lub cylinderka głównego.
3. Ciecz robocza albo sprężone powietrze trafia do przewodów i siłowników.
4. Siłownik dociska klocki, szczęki albo pakiet tarcz do elementu roboczego.
5. Powstaje tarcie, które zamienia energię kinetyczną w ciepło.
6. Po zwolnieniu pedału ciśnienie spada, a elementy wracają do położenia wyjściowego.

W układzie hydraulicznym kluczowe są szczelność i brak powietrza w obwodzie, bo pęcherze gazu osłabiają reakcję hamulca. W pneumatyce z kolei najważniejsze są odpowiednie ciśnienie i sprawne zawory przekaźnikowe, które skracają drogę, jaką musi pokonać sprężone powietrze. To właśnie dzięki nim reakcja przy osi może być szybsza niż przy samym pedale.

Jeśli masz do czynienia z ABS albo EBS, do tego dochodzi jeszcze kontrola na poziomie pojedynczego koła. I to jest dobry moment, żeby pokazać, jak elektronika zmienia klasyczną konstrukcję hamulców, zamiast ją zastępować.

Elektronika, która dziś pilnuje stabilności

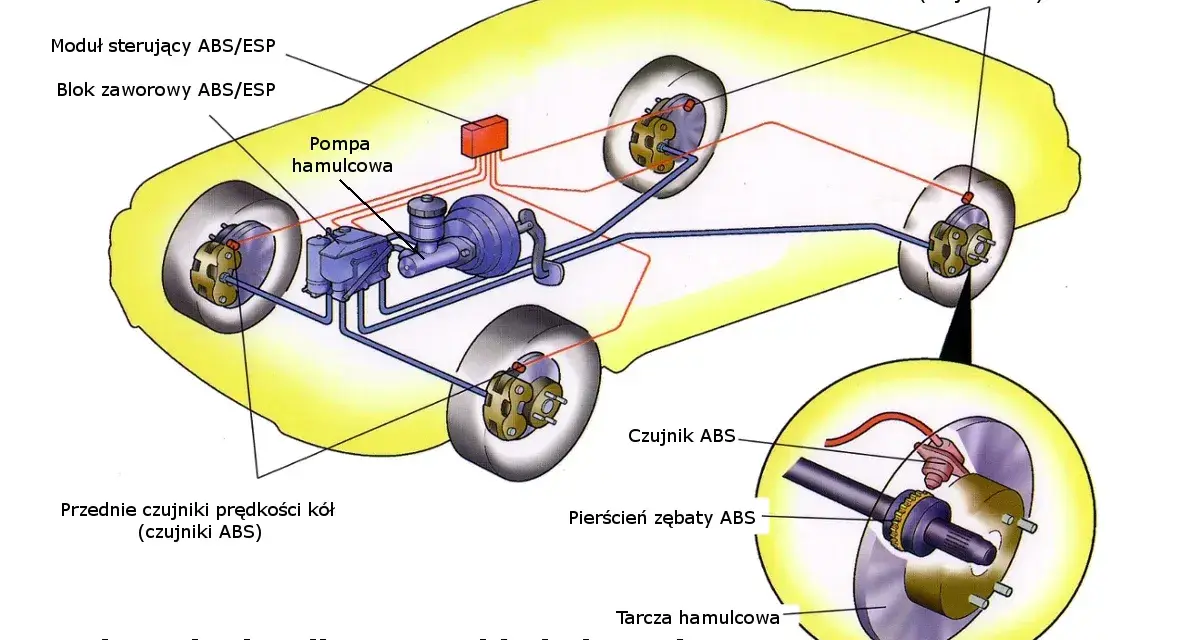

Współczesny układ hamulcowy coraz częściej pracuje razem z czujnikami prędkości kół, sterownikiem i modulatorem ciśnienia. Bosch opisuje klasyczny ABS jako system, w którym centralny moduł steruje ciśnieniem przy każdym kole osobno, korzystając z danych z czujników. To ważne nie dlatego, że elektronika „hamuje za kierowcę”, tylko dlatego, że pomaga uniknąć blokady kół i zachować sterowność na luźnym albo nierównym podłożu.

W pneumatyce ciężkich pojazdów i zestawów rośnie znaczenie EBS, czyli elektronicznego sterowania hamowaniem. Zamiast samego mechanicznego przeniesienia siły układ interpretuje sygnał z pedału, przetwarza go i dawkuje ciśnienie z większą precyzją. W dokumentacji WABCO i Knorr-Bremse widać, że w takich systemach liczą się nie tylko moduły sterujące, ale też czujniki prędkości, moduły zaworowe i przewody, bo bez nich całość traci sens.

W praktyce najbardziej odczuwalna różnica to krótszy czas reakcji i lepsza stabilność zestawu. To szczególnie ważne przy maszynach z przyczepą, ciężkim osprzętem albo dużą masą własną. Elektronika nie usuwa jednak problemów mechanicznych, więc jeśli tarcza jest zużyta albo przewód nieszczelny, żaden moduł tego nie naprawi.

Skoro wiesz już, jak działa układ i co go wspiera, łatwo przejść do praktyki serwisowej. Objawy zużycia zwykle nie pojawiają się nagle, tylko narastają i dają dość czytelne sygnały.

Po czym poznać, że coś zaczyna szwankować

Z doświadczenia powiem tak: większość problemów z hamulcami najpierw słychać, czuć albo widać, a dopiero potem potwierdza je pomiar. Nie warto czekać na moment, w którym układ już wyraźnie zawodzi.

• Miękki lub zbyt długi skok pedału często oznacza powietrze w obwodzie, zużyty cylinder lub nieszczelność.
• Hamowanie z opóźnieniem bywa skutkiem słabego ciśnienia, zużytych klocków, źle pracującego zaworu albo problemu z pompą lub sprężarką.
• Ściąganie maszyny na jedną stronę zwykle wskazuje na nierówną siłę docisku, zapieczony zacisk albo różne zużycie elementów po obu stronach osi.
• Przegrzewanie i zapach spalenizny sugerują tarcie, które nie znika po puszczeniu hamulca, albo jazdę z ciągle podtrzymanym dociskiem.
• Spadki ciśnienia lub częste załączanie sprężarki w pneumatyce świadczą o nieszczelności, którą trzeba znaleźć, zanim zamieni się w większą awarię.
• Kontrolka ABS albo ostrzeżenie EBS nie zawsze oznacza usterkę samego hamulca, ale zawsze wymaga diagnozy czujników, zasilania i modułu sterującego.

W maszynach budowlanych i rolniczych dochodzi jeszcze brud. Pył, błoto i wilgoć potrafią maskować zużycie, więc z zewnątrz wszystko wygląda poprawnie, a wewnątrz tarcze albo okładziny pracują już na granicy. Gdy widzę, że jedna strona nagrzewa się wyraźnie bardziej niż druga, traktuję to jak sygnał ostrzegawczy, a nie drobiazg.

To prowadzi do najważniejszej kwestii serwisowej: nie każda część pasuje do każdej wersji układu, nawet jeśli na pierwszy rzut oka wygląda identycznie. Dlatego dobór komponentów trzeba prowadzić bardzo ostrożnie.

Jak dobierać części i nie pomylić podzespołów

Przy hamulcach najdroższy błąd to nie sama cena części, tylko zły dobór. Zły materiał cierny, niewłaściwy płyn, niepasujący siłownik albo tańszy zamiennik bez tej samej charakterystyki potrafią zmienić zachowanie całej maszyny.

• Sprawdzaj typ układu: hydrauliczny, pneumatyczny, mokry wielotarczowy albo mieszany.
• Dobieraj części po numerze osi, modelu mostu lub konkretnej specyfikacji producenta, a nie tylko po wymiarze zewnętrznym.
• W hydraulice używaj właściwego płynu i nie mieszaj produktów o niezgodnych parametrach.
• W hamulcach mokrych stosuj wyłącznie olej przewidziany do tego zastosowania, bo zły środek szybko pogarsza tarcie i trwałość pakietu.
• W pneumatyce kontroluj stan zaworów, osuszacza, przewodów i siłowników, bo sam klocek nie rozwiąże problemu ucieczki powietrza.
• Po wymianie zawsze sprawdzaj równomierność hamowania i reakcję obu stron osi.

Warto też pamiętać o jednym: nie każda awaria wymaga od razu kompletnej przebudowy. Czasem wystarczy wymiana uszczelnień, przewodu albo regulacja, ale tylko wtedy, gdy reszta układu jest naprawdę sprawna. Jeśli pakiet cierny, tarcza i siłownik są już równocześnie zużyte, doraźna naprawa zwykle daje krótkotrwały efekt.

W nowoczesnych maszynach dochodzi jeszcze elektronika diagnostyczna, która pokazuje błędy czujników lub spadki ciśnienia szybciej niż operator zdąży je odczuć. To dobrze, ale pod jednym warunkiem: ktoś potrafi odczytać sygnał i połączyć go z mechaniką, a nie tylko skasować kontrolkę.

Co z tej konstrukcji wynika dla operatora i serwisu

Jeśli mam sprowadzić ten temat do jednej praktycznej myśli, powiedziałbym tak: hamulce trzeba rozumieć jako system, a nie jako pojedynczy element przy kole. Gdy znasz budowę, od razu wiesz, czy problem bierze się ze sterowania, z ciśnienia, z przewodów czy z samego mechanizmu ciernego.

To podejście oszczędza czas i pieniądze, bo zawęża diagnostykę. Zamiast wymieniać części „na próbę”, można sprawdzić źródło energii, szczelność, stan elementów ruchomych i dopiero potem podejmować decyzję o naprawie. W maszynach pracujących w polu, kopalni kruszywa czy na budowie taka kolejność naprawdę robi różnicę, bo przestoje są droższe niż sam element.

Gdy rozumiesz budowę układu, łatwiej też ocenić, czy układ po prostu wymaga obsługi, czy już woła o naprawę. A w sprzęcie, który codziennie pracuje pod obciążeniem, to rozróżnienie bywa ważniejsze niż sam koszt części.
