W maszynach rolniczych i budowlanych najwięcej problemów z napędem zaczyna się nie od samego silnika, tylko od miejsca, w którym trzeba przenieść moment pod kątem. Właśnie tam wchodzi do gry przekładnia kardana: prosta w budowie, bardzo użyteczna, ale wrażliwa na zły kąt pracy, brak smarowania i luzy na krzyżakach. Poniżej rozkładam ją na części, pokazuję zasadę działania i podpowiadam, po czym poznać, że układ wymaga serwisu.
Najważniejsze rzeczy o napędzie Cardana w maszynach
- To układ do przenoszenia momentu obrotowego między wałami ustawionymi pod kątem albo z niewielkim przesunięciem.
- Najczęściej spotkasz go w ciągnikach, maszynach z WOM, ładowarkach, mieszalnikach i napędach pomocniczych.
- Jego sercem jest przegub krzyżakowy, ale całość tworzą też widełki, rura wału, wieloklin, osłony i elementy smarowania.
- Przy małym odchyleniu pracuje dobrze, przy dużym kącie pojawia się pulsacja obrotów i szybsze zużycie.
- Najczęstsze awarie to luzy, stuki, wibracje, grzanie łożysk i wycieki smaru.
- Najwięcej daje regularna kontrola kąta pracy, osłon, długości wału i stanu łożysk igiełkowych.

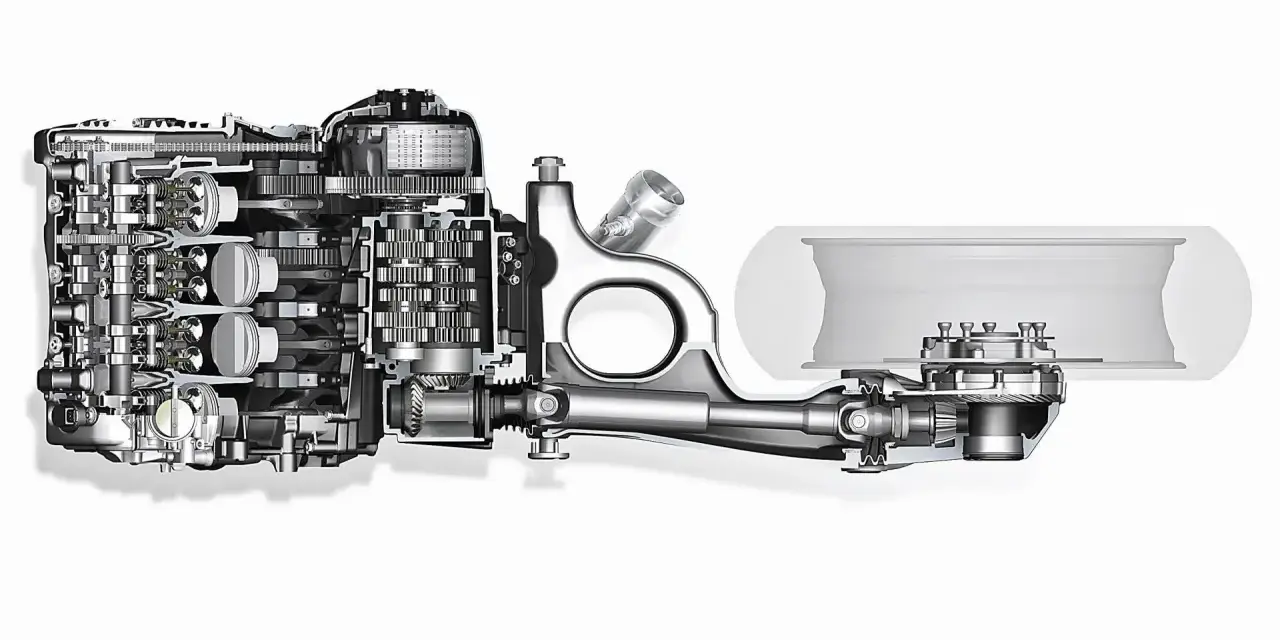

Czym jest ten układ i po co się go stosuje
W praktyce to nie jest „magiczna” część, tylko bardzo konkretne rozwiązanie do przenoszenia napędu tam, gdzie osie nie stoją idealnie w jednej linii. Wał przegubowy z krzyżakiem pozwala połączyć element napędzający i napędzany mimo różnicy kąta, a w wielu maszynach to jedyny sensowny sposób, żeby zachować kompaktową zabudowę i elastyczność pracy.
Ja patrzę na ten układ jak na kompromis: dostajesz prostotę, odporność i łatwy serwis, ale płacisz za to ograniczeniem kąta pracy oraz koniecznością dbania o geometrię całego napędu. Dlatego takie rozwiązanie jest tak popularne w rolnictwie i budownictwie, gdzie podzespoły często pracują w ruchu, pod obciążeniem i w trudnych warunkach terenowych. To dobry punkt wyjścia, ale dopiero sposób pracy pokazuje, gdzie jego mocne strony naprawdę się ujawniają.
Jak przenoszony jest moment obrotowy pod kątem
Zasada działania jest prosta: obrót z wału wejściowego przechodzi przez krzyżak na wał wyjściowy, a przegub kompensuje zmianę położenia między nimi. Dzięki temu moment obrotowy nie „gubi się” tylko dlatego, że maszyna pracuje na nierównościach, podnosi osprzęt albo ma przesunięte punkty mocowania.Warto jednak pamiętać o jednym ograniczeniu, które często umyka przy pierwszym kontakcie z takim napędem: przy pracy pod kątem prędkość po stronie wyjściowej nie jest idealnie stała. Im większe wychylenie, tym bardziej rośnie pulsacja ruchu i obciążenie łożysk. W instrukcjach producentów standardowe limity dla zwykłych przegubów często mieszczą się w okolicach 15-20°, a przy większych odchyleniach stosuje się wersje szerokokątowe albo podwójne. W praktyce oznacza to tyle, że nie wystarczy sam fakt „połączenia wałów” - liczy się jeszcze ich ustawienie.
Ten mechanizm dobrze tłumaczy, dlaczego jedne napędy pracują latami bez większych problemów, a inne zużywają się szybko mimo podobnej mocy znamionowej. Z tego miejsca łatwo przejść do samej budowy, bo to właśnie konkretne elementy decydują o trwałości całego rozwiązania.
Z czego składa się typowy wał i co robi każdy element
Wiele osób widzi tylko „rurę z przegubem”, a tymczasem w środku jest kilka części, które odpowiadają za zupełnie różne zadania. Jeśli chcesz ocenić stan napędu, musisz rozumieć, co robi każdy z tych elementów i gdzie najczęściej zaczyna się zużycie.
| Element | Rola w układzie | Na co zwrócić uwagę |
|---|---|---|
| Widełki | Łączą przegub z wałem i przenoszą obciążenie mechaniczne. | Pęknięcia, odkształcenia i ślady niewspółosiowości. |
| Krzyżak | Umożliwia pracę pod kątem i przenosi moment między obiema stronami przegubu. | Luz, przycieranie, ślady przegrzania, nierówna praca. |
| Łożyska igiełkowe | Prowadzą czopy krzyżaka i zmniejszają tarcie. | Wycieki smaru, zatarcie, metaliczne odgłosy. |
| Uszczelnienia | Chronią łożyska przed brudem i utratą smaru. | Pęknięcia gumy, nieszczelność, zabrudzenia przy czopach. |
| Rura wału | Przenosi moment na większym odcinku i stabilizuje całą konstrukcję. | Wgniecenia, bicie, oznaki wyważenia „na siłę”. |
| Połączenie przesuwne lub wieloklin | Komensuje zmianę długości podczas pracy zawieszenia lub ruchu podzespołu. | Zapiekany przesuw, zbyt duży luz, trudność w regulacji długości. |
| Osłona | Chroni operatora i ogranicza kontakt z obracającymi się częściami. | Pęknięcia, brak mocowania, luźny łańcuch stabilizujący. |
| Smarowniczka | Ułatwia doprowadzenie smaru do punktów pracy. | Zapieczenie, brak smaru, nieczytelny dostęp serwisowy. |
Jeżeli mam wskazać jeden element, który najczęściej „zdradza” nadchodzący problem, są to łożyska igiełkowe w krzyżaku. Gdy zaczynają pracować sucho albo z luzem, cały układ bardzo szybko pokazuje to w postaci drgań i hałasu. Od tej chwili naturalnie pojawia się pytanie, kiedy dany wariant napędu ma jeszcze sens, a kiedy lepiej sięgnąć po inną konstrukcję.
Który wariant sprawdza się w jakiej maszynie
Nie każdy wał przegubowy jest taki sam, a dobór wariantu ma większe znaczenie, niż zwykle się zakłada. W praktyce wybór zależy od kąta pracy, wymaganej trwałości i tego, czy maszyna ma pracować spokojnie, czy w układzie z dużym ruchem zawieszenia lub osprzętu.
| Wariant | Gdzie pasuje najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Standardowy przegub krzyżakowy | Prostsze napędy, niewielkie kąty, klasyczne połączenia mechaniczne. | Prosty, tani, łatwy w serwisie. | Przy większym kącie rośnie pulsacja i zużycie. |
| Wersja szerokokątowa | Układy, w których wał często pracuje przy większym wychyleniu, np. w WOM i maszynach o ruchomym osprzęcie. | Lepiej znosi odchylenia i ruch roboczy. | Droższa i bardziej wymagająca przy montażu. |
| Układ podwójny | Maszyny, w których trzeba mocniej ograniczyć nierówność obrotów przy złożonej geometrii napędu. | Stabilniejsza praca przy większych kątach. | Bardziej złożony, zwykle wymaga staranniejszej obsługi. |
W rolnictwie najczęściej widzę taki układ przy WOM-ie, rozrzutnikach, kosiarkach, mieszalnikach i napędach pomocniczych. W budowlance pojawia się z kolei tam, gdzie trzeba połączyć silnik, pompę albo przekładnię kątową bez sztywnego ustawienia osi. Jeśli jednak kąt jest duży, a obciążenie zmienne i dynamiczne, standardowy przegub może okazać się zbyt mało odporny. Wtedy rozsądniej od razu zaplanować inną wersję, niż później walczyć z wibracjami.
Skoro już wiadomo, jakie są warianty, warto przejść do tego, co w praktyce najczęściej psuje cały układ i jak szybko to zauważyć, zanim szkoda przeniesie się dalej na maszynę.
Po czym poznać zużycie i kiedy nie zwlekać z naprawą
Najgorszy scenariusz to taki, w którym napęd nie rozpadnie się nagle, tylko długo daje sygnały ostrzegawcze, a operator je ignoruje. Ja zawsze traktuję wibracje, stuki i grzanie jako sygnał do szybkiej kontroli, bo uszkodzenie zwykle nie kończy się na samym wałku. Dostaje też współpracująca przekładnia, łożyskowanie i nierzadko element napędzany.
| Objaw | Prawdopodobna przyczyna | Co zrobić od razu |
|---|---|---|
| Stuki przy ruszaniu | Luz w krzyżaku albo na połączeniu przesuwnym. | Sprawdzić luzy ręcznie i wykluczyć zużycie widełek. |
| Wibracje przy wyższych obrotach | Niewspółosiowość, wygięta rura wału lub zużycie przegubu. | Skontrolować ustawienie i wyważenie elementu. |
| Grzanie w okolicy przegubu | Zatarcie łożysk igiełkowych lub zbyt mało smaru. | Przerwać pracę i sprawdzić stan smarowania. |
| Wycieki i zabrudzenie smarem | Uszkodzone uszczelnienie albo przepełnienie punktu smarnego. | Wyczyścić element i ocenić stan osłon oraz uszczelnień. |
| Nierówna, pulsująca praca | Zbyt duży kąt pracy lub zużyty przegub. | Zmniejszyć kąt albo dobrać inny wariant napędu. |
Ważne jest też to, czego nie widać od razu: zużycie często zaczyna się od drobiazgów, takich jak brud pod osłoną, brak smaru albo zapieczony wieloklin. Dlatego sam hałas to zwykle już etap późniejszy, a nie pierwszy sygnał problemu. To prowadzi nas prosto do serwisu, bo właśnie tam można najwięcej wygrać prostymi czynnościami.
Jak serwisować taki układ, żeby nie skrócić mu życia
W obsłudze tego napędu nie ma tajemnej wiedzy, jest za to konsekwencja. Najwięcej robi regularna kontrola, właściwe smarowanie i pilnowanie, by wał pracował w granicach przewidzianych przez producenta. Gdy te trzy rzeczy są dopilnowane, cały układ odwdzięcza się spokojną i przewidywalną pracą.
- Sprawdzaj osłony przed każdym intensywnym użyciem.
- Kontroluj, czy wał nie pracuje pod zbyt dużym kątem przez cały cykl pracy.
- Smaruj punkty przewidziane przez producenta i nie zakładaj, że „jeszcze wytrzyma”.
- Po każdym sezonie obejrzyj krzyżaki, uszczelnienia i połączenie przesuwne.
- Nie dopuszczaj do pracy z zapieczonym wieloklinem albo wyraźnym biciem wału.
- Jeśli pojawia się luz, nie czekaj na awarię pod obciążeniem.
W instrukcjach montażu i obsługi często znajdziesz też ostrzeżenie, że przy większych kątach zużycie rośnie bardzo szybko, a niektóre konstrukcje dopuszczają tylko krótkotrwałą pracę przy mocnym wychyleniu. To nie jest drobny detal, tylko warunek bezpiecznej eksploatacji. Dobrze ustawiony napęd pracuje cicho i przewidywalnie; źle ustawiony potrafi zniszczyć więcej niż sam siebie.
Co sprawdzić przed sezonem, zanim układ trafi do pracy
Jeśli miałbym zostawić jedną praktyczną listę kontrolną, byłaby krótka i bardzo konkretna. Najpierw osłony i mocowania, potem luz na krzyżakach, dalej stan wieloklinu, a na końcu długość oraz kąt pracy w realnej pozycji maszyny. To są rzeczy, które najczęściej decydują o tym, czy napęd przepracuje sezon bez przerwy, czy zacznie generować koszty już po kilku dniach.
Największy błąd, jaki widzę, to ocenianie samego wału bez patrzenia na całość układu. Tymczasem to właśnie geometria, smarowanie i stan łożysk robią największą różnicę. Jeśli przekładnia kardana ma działać długo i bez niespodzianek, trzeba patrzeć na nią jak na element całego napędu, a nie na samotny podzespół wyrwany z kontekstu.
