Sprawny uklad hamulcowy decyduje o tym, czy maszyna zatrzyma się pewnie, płynnie i bez niepotrzebnego zużycia części. W praktyce nie chodzi tylko o klocki albo tarcze, ale o cały zestaw elementów: pompę, przewody, siłowniki, zawory, osprzęt postojowy oraz, w cięższym sprzęcie, rozwiązania pneumatyczne i mokre tarcze w kąpieli olejowej. Poniżej rozkładam ten temat na części pierwsze i pokazuję, na co patrzeć przy diagnostyce, serwisie i doborze części.
Najszybciej trzeba ocenić szczelność, zużycie i rodzaj zastosowanego napędu
- Najczęstsze źródło problemu to nie sama tarcza, lecz wyciek, zapowietrzenie albo zużyte uszczelnienie.
- W maszynach rolniczych i budowlanych spotyka się głównie układy hydrauliczne, pneumatyczne, mechaniczne oraz mokre tarczowe.
- Miękki pedał, ściąganie na jedną stronę, hałas i wydłużona droga hamowania to sygnały, których nie wolno ignorować.
- Przy okładzinach ciernych granica ostrzegawcza to zwykle okolice 2–3 mm materiału roboczego.
- Po każdej ingerencji trzeba sprawdzić szczelność, odpowietrzenie lub ciśnienie robocze oraz działanie hamulca postojowego.
Z czego składa się układ hamulcowy i co robi każdy element
Gdy rozbieram temat na czynniki pierwsze, zaczynam od prostego podziału: część sterująca, część robocza i część zabezpieczająca. To ważne, bo awaria jednego podzespołu często maskuje problem w innym miejscu, a wymiana „na ślepo” zwykle tylko podnosi koszt naprawy.
| Element | Rola | Co zużywa się najczęściej |
|---|---|---|
| Pedał, dźwignia lub zawór sterujący | Uruchamia cały proces hamowania | Luz, zużycie osi, słaba reakcja mechanizmu |
| Pompa hamulcowa / cylinder główny | Tworzy ciśnienie w układzie hydraulicznym | Uszczelnienia, tłoczek, korozja, nieszczelność |
| Przewody i złączki | Przenoszą ciśnienie do kół lub osi | Pęknięcia, przetarcia, korozja, mikrowycieki |
| Zaciski, cylindry kół i tłoczki | Dociskają element cierny do tarczy lub bębna | Zapieczone prowadnice, uszczelki, tłoczki |
| Tarcze, bębny, klocki i szczęki | Wytwarzają tarcie i zamieniają energię ruchu w ciepło | Starcie, przegrzanie, pęknięcia, szklenie powierzchni |
| Hamulec postojowy | Unieruchamia maszynę po zatrzymaniu | Linki, sprężyny, mechanizmy regulacji, okładziny |
| Osuszacz, zbiorniki i zawory | Stabilizują pracę w układach pneumatycznych | Kondensat, zanieczyszczenia, zużyte wkłady i uszczelnienia |
| Akumulator ciśnienia / wspomaganie | Pomaga uzyskać odpowiednią siłę hamowania | Spadek ciśnienia, nieszczelność, zużycie membran |
W maszynach rolniczych i budowlanych szczególnie często spotyka się rozwiązania odporne na pył, błoto i długą pracę pod obciążeniem. Dlatego w praktyce ważniejsze od samej nazwy części jest to, w jakim układzie pracuje i czy dana maszyna ma hamulce suche, mokre, hydrauliczne czy pneumatyczne. To naturalnie prowadzi do pytania, jak ten cały zestaw zachowuje się podczas hamowania.
Jak hamowanie działa krok po kroku
Najkrócej mówiąc: nacisk na pedał albo uruchomienie dźwigni powoduje wzrost ciśnienia lub uruchomienie mechanizmu, który dociska elementy cierne do tarczy albo bębna. Energia ruchu zamienia się w ciepło, a właśnie dlatego hamulce przegrzane pracują gorzej. W warsztacie najczęściej widzę, że użytkownik skupia się na „mocy hamowania”, a pomija fakt, że ten układ musi też bezpiecznie odprowadzić temperaturę.
- Uruchamiasz pedał, dźwignię lub zawór sterujący.
- Pompa, zawór albo siłownik tworzy odpowiednie ciśnienie.
- Ciśnienie trafia do zacisku, cylindra koła lub komory hamulcowej.
- Tłoczki dociskają klocki, szczęki albo mokre tarcze.
- Powstaje tarcie, które spowalnia koło i całą maszynę.
- Po zwolnieniu sterowania ciśnienie spada, a elementy wracają do pozycji spoczynkowej.
Jakie rozwiązania spotyka się w maszynach rolniczych i budowlanych
Nie ma jednego uniwersalnego układu dla wszystkich maszyn. Inaczej hamuje lekki ciągnik z przyczepą, inaczej ładowarka pracująca na placu, a jeszcze inaczej ciężka maszyna poruszająca się po drogach publicznych. Ja zawsze zaczynam od pytania: czy ważniejsza jest prostota, odporność na brud, czy duża siła hamowania przy powtarzalnych cyklach?
| Rodzaj rozwiązania | Gdzie występuje najczęściej | Plusy | Ograniczenia |
|---|---|---|---|
| Hydrauliczne | Lżejsze maszyny, część ciągników, niektóre przyczepy i osprzęt | Proste sterowanie, dobra modulacja siły, względnie łatwa obsługa | Wrażliwość na wycieki i zapowietrzenie, duże znaczenie jakości płynu |
| Pneumatyczne | Cięższe zestawy, maszyny i pojazdy robocze poruszające się po drogach | Wysoka odporność na wielokrotne hamowania, dobra współpraca z dużą masą | Większa złożoność, osuszacz, kondensat, ryzyko problemów zimą |
| Mechaniczne | Hamulce postojowe, prostsze konstrukcje, pomocnicze mechanizmy | Niska złożoność, łatwa diagnostyka, tania obsługa | Ograniczona siła, konieczność regulacji i kontroli luzów |
| Mokre tarczowe | Wiele ciągników, ładowarek, koparko-ładowarek i maszyn ciężkich | Lepsza odporność na wodę i pył, mniejsze przegrzewanie, długa żywotność | Trudniejszy serwis, zależność od jakości oleju, kosztowniejsza naprawa |
W praktyce mokre tarcze są bardzo dobrym rozwiązaniem tam, gdzie sprzęt pracuje w błocie, kurzu i przy częstych zmianach obciążenia. Z kolei układ pneumatyczny wybiera się wtedy, gdy trzeba pewnie zatrzymywać większą masę i zachować stabilność przy wielu cyklach hamowania. Taki podział jest użyteczny, bo od razu pokazuje, czego szukać podczas naprawy i jakich kosztów się spodziewać.
Objawy zużycia, których nie wolno ignorować
Najczęstszy błąd użytkownika polega na czekaniu, aż hamulce „zupełnie przestaną działać”. Tymczasem układ zwykle wysyła sygnały ostrzegawcze dużo wcześniej. W mojej ocenie właśnie tu leży największa oszczędność: szybka reakcja zazwyczaj ratuje nie tylko tarcze czy klocki, ale też pompę, przewody albo piasty.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Miękki albo zapadający się pedał | Powietrze w układzie, wyciek płynu, zużyte uszczelnienia | Poziom płynu, szczelność przewodów, cylinder główny, odpowietrzenie |
| Ściąganie maszyny na jedną stronę | Zapieczony zacisk, nierówne zużycie okładzin, różnica ciśnienia | Prowadnice, tłoczki, stan klocków po obu stronach osi |
| Hałas, piszczenie, zgrzyt | Zużyte okładziny, szklenie materiału, uszkodzona tarcza lub bęben | Grubość okładziny, rysy, przegrzanie, zabrudzenie olejem lub smarem |
| Wydłużona droga hamowania | Przegrzanie, zużycie cierne, spadek ciśnienia lub skuteczności pompy | Temperatura elementów, poziom ciśnienia, stan płynu i przewodów |
| Hamulec postojowy nie trzyma | Rozciągnięta linka, zła regulacja, zużyte szczęki lub mechanizm | Regulację, stan linek, działanie sprężyn, powierzchnię cierną |
| Zapach spalenizny po kilku hamowaniach | Przegrzanie i zjawisko fade, czyli spadek skuteczności pod wpływem temperatury | Odstępy między hamowaniami, stan zacisków, obciążenie maszyny |
Jeśli okładziny cierne mają około 2–3 mm grubości albo mniej, nie odkładałbym wymiany na później. W przypadku tarcz i bębnów trzeba trzymać się wartości minimalnych podanych przez producenta, bo nie ma jednego uniwersalnego progu dla wszystkich modeli. Kiedy już wiesz, jakie są objawy, łatwiej przejść do praktyki: jak dobrać części i nie popełnić kosztownego błędu.

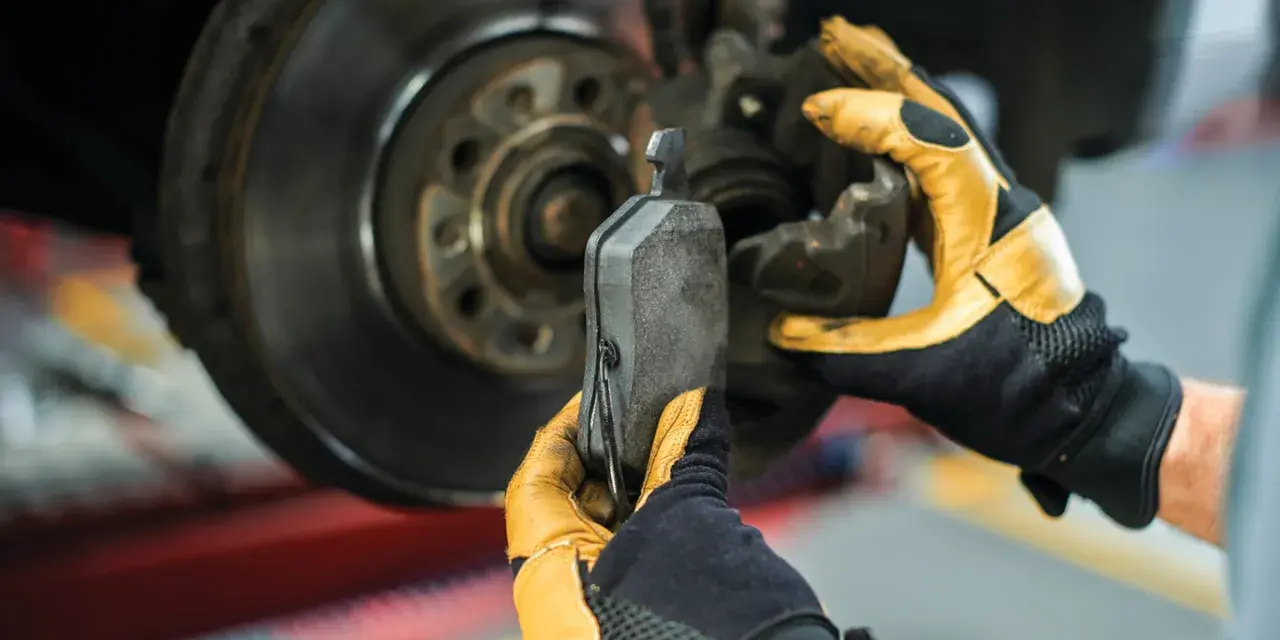

Jak dobierać części i serwisować hamulce, żeby nie przepłacić
Przy doborze części najgorsze są założenia „na oko”. Model maszyny bywa za mało precyzyjny, bo ta sama seria może mieć kilka wariantów osi, inne średnice tarcz, różne zaciski albo inny typ wspomagania. Ja zaczynam od numeru seryjnego, oznaczenia osi i informacji, czy układ pracuje w hydraulice, pneumatyce czy w wersji mokrej.
- Sprawdź numer katalogowy albo VIN, a nie tylko nazwę modelu.
- Porównaj wymiary tarczy, bębna, okładziny, cylindra lub zacisku przed zakupem.
- Wymieniaj elementy zgodnie z zaleceniem producenta, najlepiej parami na jednej osi, jeśli tak przewidziano.
- Nie mieszaj płynów o różnych specyfikacjach.
- Po każdej ingerencji w hydraulikę wykonaj odpowietrzenie.
- W pneumatyce skontroluj osuszacz i usuń kondensat ze zbiorników.
- W maszynach pracujących w kurzu, błocie i wilgoci skróć interwały kontroli do każdego przeglądu okresowego albo do końca sezonu.
W układach hydraulicznych wymiana płynu co około 2 lata jest rozsądnym punktem odniesienia dla wielu pojazdów drogowych, ale w sprzęcie roboczym decyduje przede wszystkim instrukcja producenta i warunki pracy. Jeśli maszyna często stoi na zewnątrz, pracuje w wodzie albo w agresywnym środowisku, kontrolę warto robić częściej niż „na papierze”. To właśnie w takich sytuacjach wychodzą różnice między dobrą praktyką a rutyną, która tylko udaje serwis.
Po naprawie nie testuję hamulców na skróty
Po wymianie elementów nie uznaję pracy za zakończoną, dopóki nie sprawdzę kilku prostych rzeczy. Najpierw kontroluję szczelność, potem reakcję pedału, a na końcu robię próbę przy małej prędkości na równym, suchym placu. To pozwala wyłapać problem, zanim maszyna wróci do realnej pracy pod obciążeniem.
- Sprawdź, czy nie ma wycieków przy złączkach, zaciskach i siłownikach.
- Upewnij się, że pedał ma prawidłowy skok i wraca bez opóźnienia.
- W pneumatyce zweryfikuj, czy układ buduje i utrzymuje ciśnienie bez gwałtownych spadków.
- Zrób 3–5 spokojnych hamowań i oceń, czy maszyna nie ściąga na bok.
- Przetestuj hamulec postojowy na lekkim nachyleniu, a nie tylko na płaskim placu.
Jeżeli po naprawie coś nadal budzi wątpliwości, nie traktowałbym tego jako drobiazgu do „obserwacji w pracy”. W hamulcach mały objaw bardzo często jest początkiem większej awarii, a w maszynie roboczej to po prostu zbyt wysoka cena za zwlekanie. Właśnie dlatego przy hamulcach bardziej opłaca się chłodna diagnostyka niż szybka improwizacja.
