Sprawny układ paliwowy decyduje o tym, czy silnik odpali od strzała, utrzyma moc pod obciążeniem i będzie pracował równo przez cały dzień. W tym tekście pokazuję, jak czytać schemat takiego układu, z jakich części się składa, czym różnią się starsze rozwiązania od common rail oraz jak podejść do typowych usterek bez zgadywania. Dorzucam też praktyczne wskazówki serwisowe, które szczególnie przydają się w maszynach rolniczych i budowlanych.
Najważniejsze rzeczy do zapamiętania od razu
- Schemat układu paliwowego czyta się zwykle od zbiornika, przez filtr i pompę zasilającą, do pompy wysokiego ciśnienia oraz wtryskiwaczy.
- Najczęstsze problemy dotyczą nie tylko samej pompy, ale też filtra, przewodów ssących, zapowietrzenia i przelewów.
- Common rail daje większą precyzję i lepszą kontrolę pracy silnika, ale jest bardziej wrażliwy na brud i wodę w paliwie.
- W maszynach roboczych filtr, odstojnik i szczelność po stronie ssącej mają większe znaczenie niż w wielu innych pojazdach.
- Przy diagnostyce najpierw sprawdzam rzeczy najtańsze i najprostsze, dopiero potem rozbieram drogie podzespoły.

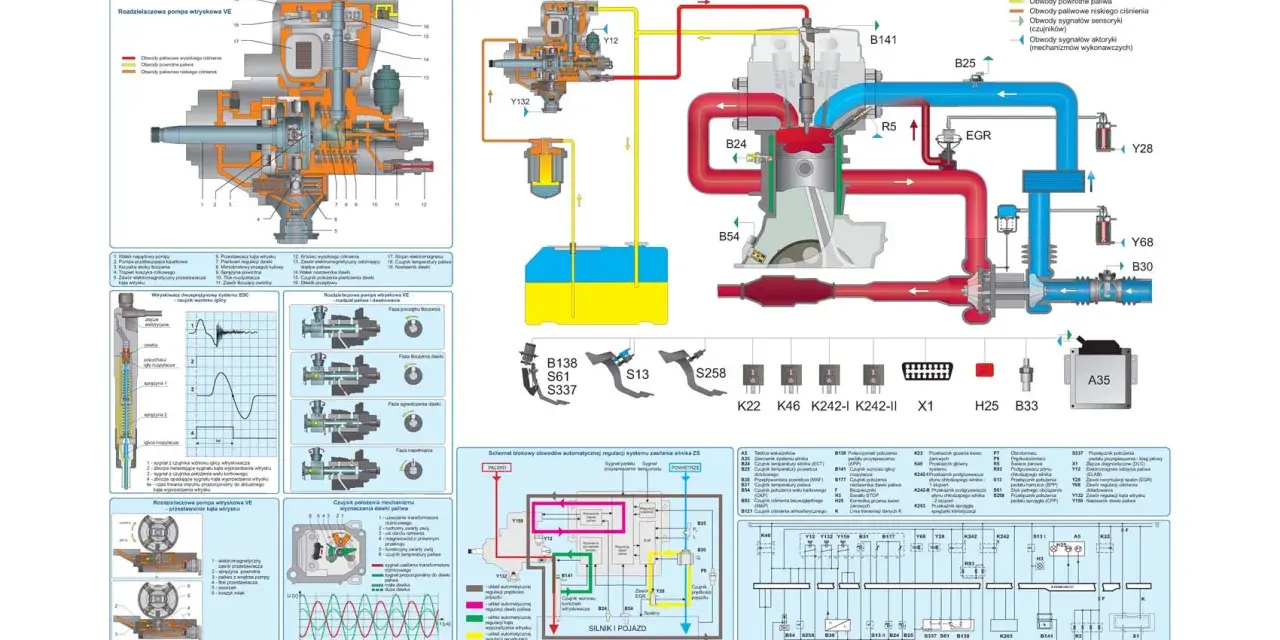

Jak czytać schemat układu paliwowego bez zgadywania
Najprościej patrzę na taki schemat jak na dwie osobne strefy pracy: obwód niskiego ciśnienia i obwód wysokiego ciśnienia. Pierwszy ma dostarczyć czyste paliwo pod niewielkim ciśnieniem, drugi ma zamienić je w dawkę gotową do wtrysku. Jeśli te dwie części pomieszamy, diagnostyka robi się chaotyczna i łatwo przepłacić za niepotrzebną naprawę.
Obwód niskiego ciśnienia
W tej części paliwo wychodzi ze zbiornika, przechodzi przez smok lub filtr siatkowy, trafia do pompy zasilającej, a potem do filtra wstępnego i dokładnego. To właśnie tutaj najczęściej pojawiają się problemy z zasysaniem powietrza, zabrudzeniem albo niedostatecznym dopływem paliwa. Gdy maszyna długo kręci rozrusznikiem albo gaśnie przy większym obciążeniu, ja zaczynam właśnie od tej sekcji schematu.
Obwód wysokiego ciśnienia
Tu pracuje pompa wysokiego ciśnienia, szyna paliwowa i wtryskiwacze. W nowoczesnych dieselach ciśnienie wtrysku bywa bardzo wysokie, często w zakresie od około 1400 do 2500 barów, zależnie od konstrukcji silnika. To daje lepsze rozpylanie paliwa, ale oznacza też mniejszą tolerancję na brud, wodę i nieszczelności.
Przeczytaj również: Lampa ostrzegawcza - Jak wybrać, zamontować i nie żałować?
Przewód powrotny
W wielu układach nadmiar paliwa wraca przewodem przelewowym do zbiornika. Ten element bywa niedoceniany, a potrafi zdradzić sporo o stanie wtryskiwaczy, regulatora ciśnienia albo samej pompy. Jeśli powrót jest zbyt duży, silnik może mieć trudności z utrzymaniem ciśnienia na listwie i objawiać się szarpaniem albo spadkiem mocy.
Gdy mam taki podział w głowie, schemat zaczyna być czytelny od pierwszego spojrzenia, a nie dopiero po demontażu połowy osprzętu. To prowadzi wprost do pytania, z czego dokładnie składa się cały układ i które części są dla niego naprawdę krytyczne.
Z czego składa się układ zasilania i do czego służy każdy element
W praktyce nie wystarczy znać nazwę części. Trzeba jeszcze wiedzieć, co ta część robi w realnej pracy silnika i jak objawia się jej zużycie. Poniżej zestawiam najważniejsze elementy, które najczęściej pojawiają się na schematach silników diesla w maszynach roboczych.
| Element | Rola w układzie | Na co zwracam uwagę |
|---|---|---|
| Zbiornik paliwa | Magazynuje paliwo i zasila cały układ | Osad, wodę, uszkodzenia odpowietrzenia i zanieczyszczenia po tankowaniu |
| Smok lub filtr siatkowy | Wstępnie zatrzymuje większe zabrudzenia | Zatkane sitko, pęknięcia, zasysanie fałszywego powietrza |
| Pompa zasilająca | Podaje paliwo z zbiornika do dalszej części układu | Hałas, spadek wydajności, brak odpowiedniego ciśnienia na zasilaniu |
| Filtr wstępny lub odstojnik | Oddziela większe zanieczyszczenia i wodę | Woda w komorze, zapchany wkład, nieszczelność pokrywy |
| Filtr dokładnego oczyszczania | Chroni pompę wysokiego ciśnienia i wtryskiwacze | Szybkie zapychanie, pęcherze powietrza, brak przepływu |
| Pompa wysokiego ciśnienia | Buduje ciśnienie potrzebne do wtrysku | Zużycie, opiłki, słabe osiąganie wymaganego ciśnienia |
| Regulator lub zawór дозujący | Kontroluje ilość paliwa trafiającego do pompy lub na listwę | Zawieszanie, błędy ciśnienia, niestabilna praca na biegu jałowym |
| Szyna paliwowa | Magazynuje paliwo pod wysokim ciśnieniem | Wahania ciśnienia, uszkodzenia czujnika, nieszczelności przy króćcach |
| Czujnik ciśnienia | Przesyła informację do sterownika silnika | Błędy odczytu, zły sygnał, tryb awaryjny |
| Wtryskiwacze | Podają paliwo do komory spalania | Przelewy, nierówna praca, dymienie, trudny rozruch |
| Przewód powrotny | Odprowadza nadmiar paliwa do zbiornika | Zbyt duży przelew, przegrzewanie paliwa, spadki ciśnienia |
Na schematach starszych silników często zobaczysz prostszy zestaw: zbiornik, pompę zasilającą, filtr, pompę wtryskową i wtryskiwacze. W nowszych układach dochodzą czujniki, zawory sterujące i rozbudowany powrót paliwa. To nie jest detal stylistyczny, tylko różnica, która później decyduje o sposobie naprawy.
Gdy już wiem, który element za co odpowiada, następny krok to porównanie samej architektury układu. I tu różnice są większe, niż wielu użytkowników zakłada na początku.
Czym common rail różni się od starszych układów
W starszych dieslach ciśnienie wtrysku powstawało w sposób bardziej bezpośredni, zwykle za sprawą pompy wtryskowej i mechanicznej regulacji dawki. W common rail sytuacja wygląda inaczej: pompa wysokiego ciśnienia tylko utrzymuje ciśnienie w szynie, a sterownik decyduje o czasie i liczbie wtrysków. To właśnie dlatego ten system daje większą elastyczność i lepszą kulturę pracy.
| Rodzaj układu | Jak buduje ciśnienie | Zalety | Ograniczenia |
|---|---|---|---|
| Rzędowa pompa wtryskowa | Mechanicznie, sekcja po sekcji | Prosta konstrukcja, czytelna diagnostyka, duża odporność na warunki pracy | Mniejsza precyzja, głośniejsza praca, trudniej spełnić wysokie normy emisji |
| Pompowtryskiwacze | Ciśnienie tworzone blisko samego cylindra | Dobra dynamika i wysoka skuteczność wtrysku | Rozwiązanie bardziej złożone serwisowo, wrażliwe na stan mechaniczny elementów |
| Common rail | Pompa ładuje wspólną szynę, a wtryski steruje elektronika | Wiele dawek, cicha praca, lepsza kontrola spalania, łatwiejsze dopasowanie do obciążenia | Większa wrażliwość na paliwo, wodę, opiłki i problemy z ciśnieniem |
W praktyce common rail wyparł wiele starszych rozwiązań, bo pozwala lepiej sterować spalaniem i ograniczać hałas. Jednocześnie właśnie tam najmocniej widać, jak ważne są drobne elementy: filtr, czujnik ciśnienia, zawór dozujący i szczelność przewodów. Ciśnienie może być imponujące, ale jeden brudny wkład filtracyjny potrafi zniweczyć cały efekt.
To prowadzi do najważniejszej części z punktu widzenia użytkownika: jakie objawy zobaczysz najpierw, zanim awaria stanie się naprawdę kosztowna.
Jakie usterki widać najczęściej na pierwszym rzucie oka
W serwisie najczęściej nie zaczynam od pytania „co się zepsuło?”, tylko „co układ próbuje mi powiedzieć”. Objawy zwykle prowadzą do jednego z kilku powtarzalnych problemów. Warto czytać je właśnie przez pryzmat schematu.
- Trudny rozruch - często oznacza zapowietrzenie, zbyt niskie ciśnienie na zasilaniu albo zbyt duży przelew z wtryskiwaczy.
- Spadek mocy pod obciążeniem - zwykle winny jest filtr paliwa, ograniczony dopływ paliwa lub problem z pompą zasilającą.
- Falowanie obrotów - może wskazywać na niestabilne ciśnienie w listwie, regulator lub nieszczelność po stronie ssącej.
- Dymienie i nierówna praca - często pojawiają się przy problemach z dawką, wtryskiwaczem albo nieprawidłowym rozpylaniem.
- Gaśnięcie po kilku sekundach pracy - bywa efektem zbyt małego dopływu paliwa, zapchanej filtracji albo błędnego sygnału czujnika ciśnienia.
W nowoczesnych dieslach rozruch zwykle wymaga osiągnięcia określonego ciśnienia na listwie. W praktyce spotyka się wartości rzędu około 180 barów, a w nowszych konstrukcjach nawet około 250 barów, choć dokładny próg zależy od silnika. Jeśli układ nie dobiega do tej wartości, silnik może kręcić długo, ale nie zaskoczy.
Najważniejsza lekcja jest prosta: nie zakładaj od razu awarii pompy wysokiego ciśnienia. Bardzo często problem zaczyna się dużo wcześniej, na filtrze, przewodzie, połączeniu albo woda wychodzi dopiero na odstojniku. I właśnie dlatego diagnostykę trzeba prowadzić metodycznie.
Jak diagnozuję układ paliwowy krok po kroku
Jeśli mam do czynienia z maszyną, która źle odpala albo traci moc, idę od najprostszych sprawdzeń do najbardziej kosztownych. Taki porządek oszczędza czas, pieniądze i nerwy.
- Sprawdzam błędy i parametry z diagnostyki - interesuje mnie przede wszystkim ciśnienie zadane i rzeczywiste, nie tylko sam kod usterki.
- Oglądam filtr i odstojnik - szukam wody, opiłków, osadu i oznak, że wkład już nie przepuszcza paliwa tak jak powinien.
- Kontroluję szczelność po stronie ssącej - niewielka nieszczelność potrafi zassać powietrze i rozłożyć rozruch na łopatki.
- Sprawdzam pompę zasilającą i dopływ paliwa - słaby zasilacz nie zawsze brzmi głośno, ale daje bardzo konkretne objawy.
- Patrzę na przelewy wtryskiwaczy - zbyt duży powrót paliwa często pokazuje zużycie, którego nie widać gołym okiem.
Jeśli trzeba odpowietrzyć układ, robię to zgodnie z konstrukcją konkretnej maszyny. W wielu nowszych modelach pomaga kilkukrotne włączenie zapłonu bez uruchamiania silnika, bo pompa elektryczna sama przepchnie paliwo przez układ. W prostszych maszynach nadal liczy się ręczna pompka i cierpliwe usunięcie powietrza z przewodów. Przy common rail nie luzuję przewodów wysokiego ciśnienia bez potrzeby, bo to już nie jest miejsce na improwizację.
Po takim przeglądzie zwykle już wiem, czy problem jest w zasilaniu, regulacji czy w samym wtrysku. Dopiero wtedy przechodzę do pytania, jak temu układowi wydłużyć życie, zamiast co sezon wracać do tych samych napraw.
Jak dbać o paliwo i filtry w maszynach rolniczych i budowlanych
Maszyny pracujące w polu, na placu budowy czy w transporcie wewnętrznym żyją w trudniejszych warunkach niż zwykły samochód osobowy. Kurz, długie przestoje, częste tankowanie z różnych źródeł i woda w paliwie robią swoje. Dlatego konserwacja układu paliwowego nie powinna być dodatkiem do serwisu, tylko jego stałym elementem.
- Wymieniaj filtr zgodnie z instrukcją, ale nie czekaj ślepo do końca interwału - jeśli paliwo jest gorszej jakości albo praca odbywa się w kurzu, skracam ten okres.
- Regularnie spuszczaj wodę z odstojnika - to prosty nawyk, który często ratuje pompę i wtryskiwacze.
- Tankuj z czystych, sprawdzonych źródeł - oszczędność na paliwie potrafi skończyć się dużo droższą awarią układu wtryskowego.
- Dbaj o szczelność zbiornika i przewodów - pęknięty przewód, słaba opaska lub zużyty oring powodują dokładnie te problemy, które później wyglądają jak „poważna” usterka pompy.
- Zwracaj uwagę na zimowe paliwo - przy niskich temperaturach wytrącanie parafiny może przytkać filtr szybciej, niż się spodziewasz.
Co sprawdzić, zanim zamówisz część do konkretnej maszyny
Przy częściach do układu paliwowego nie wystarczy hasło „filtr do diesla” albo „pompa do tego modelu”. Ta sama maszyna mogła mieć kilka wersji osprzętu, a niewielka różnica w gnieździe, złączu albo ciśnieniu roboczym zmienia cały dobór. Ja zawsze sprawdzam kilka danych naraz.
- Model silnika i numer seryjny - bez tego łatwo kupić element pasujący tylko „na oko”.
- Typ układu wtryskowego - rzędowa pompa, common rail, pompowtryskiwacze albo inny wariant.
- Numer obudowy filtra i wkładu - filtr wizualnie podobny nie zawsze ma identyczny przepływ i uszczelnienie.
- Rodzaj czujnika lub regulatora ciśnienia - wtyczka, gwint i charakterystyka pracy muszą się zgadzać.
- Układ przewodów i powrotu - szczególnie ważny, gdy maszyna ma odstojnik, podgrzewacz albo ręczną pompkę.
Jeśli mam wątpliwość, patrzę na schemat jeszcze raz, ale już nie jako na rysunek techniczny, tylko jako na mapę przepływu paliwa. To zwykle wystarcza, żeby odsiać błędne zamienniki i zamówić właściwy podzespół za pierwszym razem. W układzie paliwowym właśnie taka precyzja daje największy zwrot: mniej przestojów, mniej niepotrzebnych kosztów i szybszy powrót maszyny do pracy.
