Kluczowe informacje na start
- Przekładnia nie tylko zmienia prędkość jazdy, ale przede wszystkim dopasowuje moment do obciążenia.
- W środku pracują zwykle wałki, koła zębate, synchronizatory, łożyska, wodziki i układ smarowania.
- W maszynach rolniczych i budowlanych liczy się odporność na częste zmiany obciążenia, jazdę przód-tył i pracę na niskich prędkościach.
- Zgrzytanie, wyskakiwanie biegu i wycie często oznaczają zużycie, ale przyczyną bywa też sprzęgło albo sterowanie.
- Olej, regulacja sprzęgła i luzów oraz stan cięgien mają w praktyce większe znaczenie, niż wielu użytkowników zakłada.
Jak działa układ skrzyni biegów w praktyce
Najprościej patrzę na to tak: silnik wytwarza obroty, sprzęgło przekazuje je do skrzyni, a skrzynia dobiera takie przełożenie, które zamienia obroty na potrzebny moment albo prędkość. Przy ruszaniu i pracy z ładunkiem liczy się większa siła na wyjściu; przy jeździe transportowej ważniejsza staje się niższa prędkość obrotowa silnika i spokojniejsza praca całego napędu.
W manualnej przekładni operator wybiera bieg ręcznie, ale sam wybór to dopiero końcówka procesu. Najpierw koła zębate muszą się zgrać prędkością, dopiero potem następuje zazębienie. Właśnie dlatego synchronizator ma tak duże znaczenie: wyrównuje prędkości i ogranicza zgrzytanie. W maszynach roboczych dochodzi jeszcze rewers, reduktor i zakresy polowe lub szosowe, które rozszerzają możliwości bez przebudowy całego napędu.
W praktyce skrzynia nie tylko zmienia prędkość, ale też charakter pracy całej maszyny. Przy ciężkim uciągu zależy nam na większym momencie, przy dojeździe po drodze na niższych obrotach silnika. To prowadzi do pytania, z czego dokładnie zbudowany jest ten zespół i które części zużywają się najszybciej.

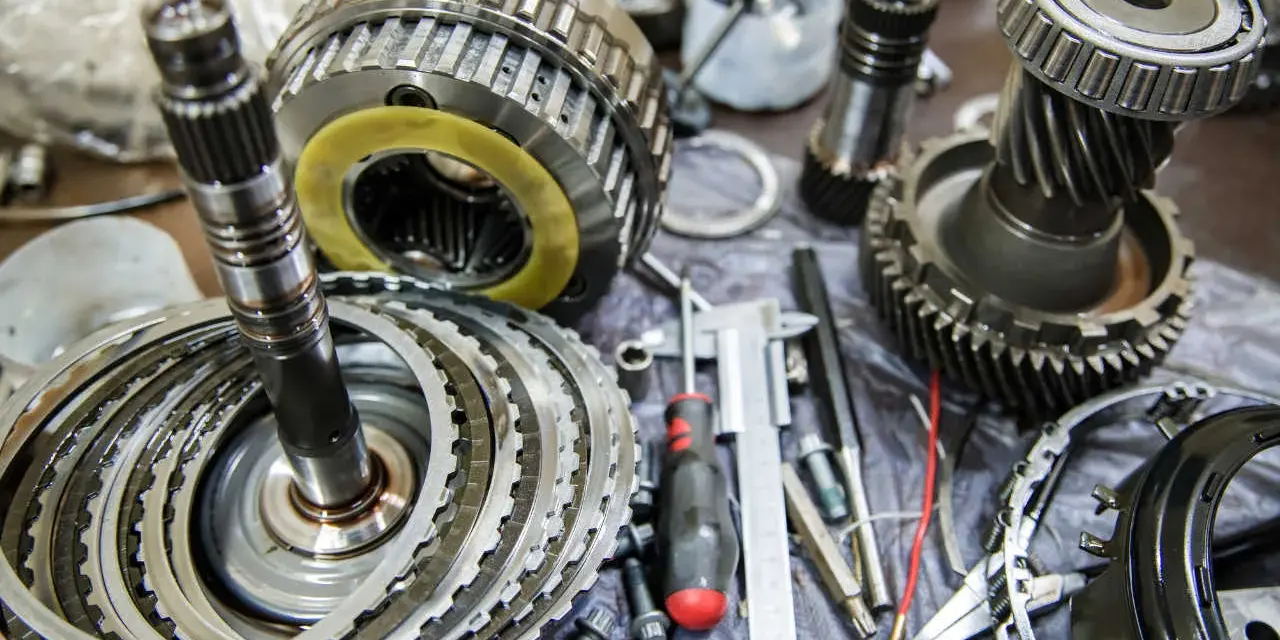

Z jakich części składa się skrzynia i po co każda z nich jest potrzebna
W środku skrzyni pracuje kilka podzespołów, które z zewnątrz łatwo wrzucić do jednego worka, a w praktyce odpowiadają za różne zadania. Ja rozdzielam je na trzy grupy: przenoszenie napędu, wybór przełożenia i warunki pracy całego zespołu.
| Element | Rola | Co zwykle zużywa się najszybciej |
|---|---|---|
| Wałek wejściowy | Odbiera napęd ze sprzęgła i przekazuje go do skrzyni. | Łożyska, wielowypust, luz na osadzeniu. |
| Wałek pośredni | Rozdziela moment na pary kół zębatych i buduje przełożenia robocze. | Łożyska, zęby kół, hałas przy obciążeniu. |
| Wałek wyjściowy | Oddaje napęd dalej do mostu, reduktora lub dalszej części układu. | Łożyska i powierzchnie współpracujące z piastami. |
| Koła zębate | Tworzą konkretne przełożenia i zmieniają stosunek prędkości do momentu. | Wykruszenia, zużycie powierzchni, pitting. |
| Synchronizatory | Wyrównują prędkości obrotowe przed włączeniem biegu. | Pierścień cierny, tuleja, zatrzaski. |
| Wodziki i widełki | Przesuwają elementy wybierające bieg. | Wybicia, wygięcia, luzy prowadzenia. |
| Obudowa i olej | Chronią mechanizm, utrzymują geometrię i odprowadzają ciepło. | Wycieki, przegrzanie, zanieczyszczenia oleju. |
Wałki i koła zębate
Wałek wejściowy przyjmuje napęd z silnika. Wałek pośredni rozdziela go na pary kół zębatych, a wałek wyjściowy przekazuje moment dalej. Koła stale zazębione pracują bez przerwy, a wybrane przełożenie dołącza się dopiero wtedy, gdy układ sterowania wsunie odpowiedni element sprzęgający. To ważne, bo dzięki temu skrzynia może przenosić duże obciążenia bez ciągłego przesuwania całych kół.
Synchronizatory, wodziki i widełki
Synchronizator to małe, ale bardzo ważne sprzęgło cierne. Jego zadaniem jest wyrównanie prędkości obrotowej przed właściwym zazębieniem. Jeśli zaczyna się zużywać, kierowca albo operator czuje opór, zgrzyt lub wyraźne „mielenie” dźwigni. Wodziki i widełki odpowiadają za ruch elementów wybierających bieg, więc gdy pojawia się luz albo wybicie, cały mechanizm staje się mniej precyzyjny.
Przeczytaj również: Układ paliwowy diesla - schemat, usterki, common rail. Poradnik.
Obudowa, łożyska i smarowanie
Obudowa nie jest tylko osłoną. Utrzymuje położenie wałków, tłumi część drgań i chroni przed zabrudzeniem. Łożyska z kolei pilnują, żeby elementy obracały się lekko i bez nadmiernego tarcia. Jeśli olej jest zużyty, spieniony albo po prostu zbyt mało go w skrzyni, tarcie rośnie bardzo szybko. W praktyce właśnie to smarowanie często decyduje o żywotności całego zespołu.
Ta konstrukcja nie wygląda spektakularnie, ale to ona odpowiada za komfort i trwałość pracy. Różnice między rozwiązaniami widać najlepiej wtedy, gdy porówna się je w maszynach o zupełnie innym charakterze pracy.
Jakie rozwiązania spotyka się w ciągnikach i maszynach budowlanych
W maszynach rolniczych i budowlanych rozwiązanie dobiera się do charakteru pracy. Inaczej pracuje ciągnik przy orce, inaczej ładowarka kołowa, a jeszcze inaczej koparka, która potrzebuje wysokiej precyzji ruchu i częstych zmian kierunku. Dlatego na rynku spotyka się kilka wariantów przekładni, a każdy z nich ma sens w innym scenariuszu.
| Rozwiązanie | Gdzie ma sens | Co zyskujesz | Ograniczenie |
|---|---|---|---|
| Manualna | Starsze ciągniki, prostsze maszyny, sprzęt pracujący w stałych warunkach. | Prostota, niskie koszty, łatwiejsza diagnoza. | Więcej pracy operatora i mniej wygodne zmiany pod obciążeniem. |
| Synchronizowana | Klasyczne ciągniki i większość maszyn, w których liczy się płynniejsza zmiana biegów. | Łagodniejsze przełączanie i mniejsze ryzyko zgrzytania. | Nadal wymaga dobrze działającego sprzęgła i pewnej techniki. |
| Powershift | Ładowarki, ciągniki wyższej klasy, maszyny pracujące często pod obciążeniem. | Zmiana przełożenia bez przerywania pracy i większy komfort w cyklach roboczych. | Bardziej złożona konstrukcja i zwykle droższy serwis. |
| Bezstopniowa CVT lub hydrostatyczna | Nowoczesne ciągniki i maszyny, w których liczy się precyzja oraz płynność ruchu. | Duża elastyczność i bardzo płynna regulacja prędkości. | Wysoka złożoność i większa wrażliwość na jakość obsługi. |
W praktyce najważniejsza różnica nie dotyczy samej nazwy, tylko tego, czy możesz zmieniać przełożenie pod obciążeniem, jak bardzo skrzynia znosi częste przełączanie przód-tył i jak dużo uwagi wymaga od operatora. Właśnie to decyduje o komforcie i o kosztach napraw w dłuższym okresie.
Jeśli maszyna często pracuje na krótkich odcinkach i wykonuje ruch przód-tył, rewers elektrohydrauliczny bywa ważniejszy niż sama liczba biegów. To już bezpośrednio prowadzi do tematu zużycia, bo objawy awarii w każdej z tych konstrukcji wyglądają trochę inaczej.
Po czym poznać zużycie albo błąd w eksploatacji
Nie zaczynam diagnozy od hałasu, tylko od objawu i warunków, w jakich się pojawia. Inaczej traktuję zgrzyt przy zimnym rozruchu, a inaczej wycie narastające wraz z prędkością. To pozwala szybciej odróżnić problem skrzyni od kłopotów ze sprzęgłem, sterowaniem albo smarowaniem.
| Objaw | Co zwykle oznacza | Co sprawdzić na początku |
|---|---|---|
| Zgrzytanie przy zmianie biegu | Zużyty synchronizator, źle rozłączające sprzęgło albo zbyt mała różnica w prędkościach elementów. | Regulację sprzęgła, stan oleju, pracę dźwigni. |
| Bieg wyskakuje pod obciążeniem | Zużyte zazębienie, luzy w widełkach lub problemy z zatrzaskiem. | Luz mechanizmu wybierającego i stan elementów blokujących. |
| Wycie narastające z prędkością | Łożyska lub koła zębate pracują już z wyraźnym zużyciem. | Poziom i jakość oleju, opiłki w oleju, temperaturę pracy. |
| Szarpanie przy ruszaniu | Problem nie musi leżeć w samej skrzyni, tylko w sprzęgle albo w sterowaniu napędem. | Rozłączanie sprzęgła, poduszki zespołu napędowego, mocowania. |
| Przegrzewanie skrzyni | Zbyt mało oleju, zły olej, przeciążenie albo słabe chłodzenie. | Wycieki, odpowietrznik, drożność układu chłodzenia, zgodność oleju ze specyfikacją. |
| Opóźniona reakcja w powershift lub hydrostacie | Spadek ciśnienia, usterka sterowania albo zużycie elementów hydraulicznych. | Ciśnienie, filtry, elektrozawory i komunikaty diagnostyczne. |
Jedna rzecz jest szczególnie ważna: nie każdy problem da się przypisać samej przekładni. Zdarza się, że skrzynia dostaje „winę” za objaw, który powoduje sprzęgło, cięgno, elektrozawór albo zwykły brak oleju. Dlatego szybka diagnoza oszczędza więcej niż późniejsza naprawa.
Jeśli objaw pojawia się tylko na jednym biegu albo tylko po rozgrzaniu, to już cenna wskazówka. Właśnie takie drobne różnice prowadzą do prawidłowej decyzji serwisowej, a nie do kosztownej wymiany na ślepo.
Jak dbać o trwałość przekładni na co dzień
Jeśli miałbym wskazać jedną rzecz, którą użytkownicy bagatelizują najczęściej, byłby to stan oleju. W przekładni to nie jest tylko środek smarny, ale też nośnik ciepła i bariera dla zużycia. Brudny, przegrzany albo źle dobrany olej potrafi skrócić życie całego zespołu szybciej niż pojedyncza, intensywna praca.
- Sprawdzaj poziom i barwę oleju, a nie tylko to, czy „jeszcze jest”.
- Zwracaj uwagę na wycieki przy simmeringach, dekielkach i odpowietrzniku.
- Nie wymuszaj biegu siłą na dźwigni, bo to zwykle kończy się dodatkowymi luzami i zużyciem.
- Pilnuj regulacji sprzęgła oraz cięgien, bo zła regulacja potrafi udawać awarię skrzyni.
- Po długiej pracy daj przekładni chwilę na uspokojenie temperatury, zwłaszcza przy ciężkim uciągu.
- Używaj oleju zgodnego ze specyfikacją producenta, a nie „czegokolwiek przekładniowego”.
W maszynach pracujących w kurzu i błocie równie ważna jest czystość otoczenia skrzyni. Zanieczyszczenia same nie napędzają przekładni, ale potrafią przyspieszyć zużycie uszczelniaczy, łożysk i elementów sterowania. Dlatego dobry serwis zaczyna się od prostych nawyków, a nie od kosztownych napraw.
W praktyce najlepiej działa rutyna: kontrola oleju, szybki przegląd luzów, obserwacja dźwięków i reagowanie na pierwsze zmiany, zanim pojawi się poważna usterka.
Najkrótsza droga do trafnej diagnozy
Gdy skrzynia zaczyna pracować inaczej, ja idę po kolei od rzeczy najtańszych i najszybszych do sprawdzenia. Najpierw sprzęgło, potem sterowanie, później olej i dopiero na końcu wnętrze przekładni. To ważne, bo objawy z zewnątrz bardzo często mylą: bieg, który ciężko wchodzi, nie musi oznaczać zniszczonych kół zębatych.
- Sprawdź, czy sprzęgło rozłącza napęd do końca.
- Oceń stan i poziom oleju oraz poszukaj wycieków.
- Skontroluj linki, wodziki, widełki i luz na dźwigni.
- Posłuchaj skrzyni na biegu jałowym i pod obciążeniem.
- Dopiero wtedy decyduj o rozbieraniu lub regeneracji.
Jeżeli te podstawowe punkty są w porządku, a przekładnia nadal hałasuje, wyskakuje z biegu albo szarpie, problem zwykle leży już wewnątrz i wymaga oględzin fachowca. Jeśli miałbym skrócić cały temat do jednej zasady, powiedziałbym tak: im szybciej reagujesz na zmianę dźwięku, oporu albo zachowania maszyny, tym dłużej skrzynia zachowuje swoje parametry.
