Hydrostat w maszynie rolniczej lub budowlanej daje to, czego operator potrzebuje najbardziej: płynne ruszanie, precyzyjne sterowanie prędkością i łatwą zmianę kierunku bez szarpnięć. W tym artykule rozkładam na części zasady działania przekładni hydrostatycznej, pokazuję jej podzespoły i wyjaśniam, kiedy taki napęd naprawdę ma sens. Dorzucam też praktyczne uwagi serwisowe, bo przy takim układzie stan oleju, filtracji i chłodzenia naprawdę robi różnicę.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Przekładnia hydrostatyczna nie jest klasyczną skrzynią biegów, tylko układem pompa–silnik hydrauliczny.
- Prędkość jazdy wynika głównie z wydatku pompy, a moment obrotowy z różnicy ciśnień w obiegu.
- W zamkniętym obiegu pracują zwykle także pompa doładowująca, zawory przelewowe i zawory zwrotne.
- Największą zaletą hydrostatu jest płynna regulacja i bardzo dobra kontrola przy małych prędkościach.
- Największym ograniczeniem są straty energii zamieniane w ciepło, więc chłodzenie i czysty olej są kluczowe.
- Pierwsze objawy zużycia to zwykle grzanie oleju, spadek siły, opóźniona reakcja i pełzanie w neutralu.

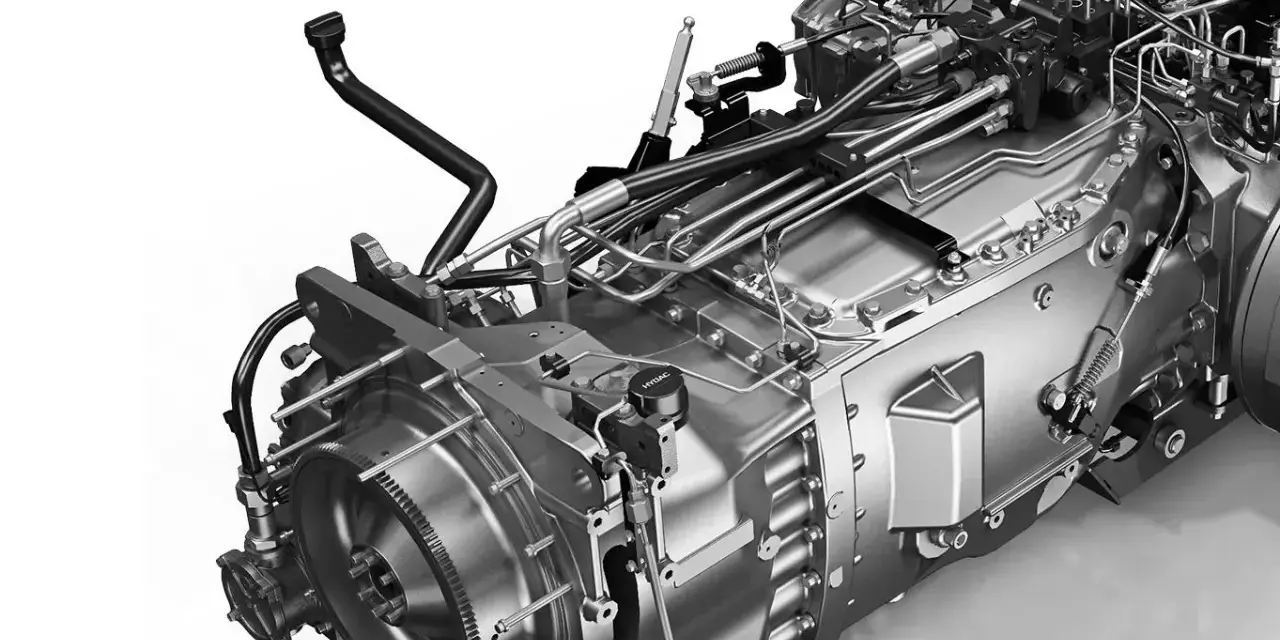

Czym jest przekładnia hydrostatyczna i gdzie spotyka się ją najczęściej
Gdy opisuję ten układ, zaczynam od jednego ważnego doprecyzowania: to nie jest typowa skrzynia z zestawem kół zębatych. Ja traktuję go raczej jako sterowany hydraulicznie układ przeniesienia mocy, w którym silnik napędza pompę, a pompa zasila silnik hydrauliczny. W praktyce całość zapewnia bardzo płynną zmianę prędkości i kierunku jazdy bez konieczności ręcznej zmiany przełożenia.
Taki napęd spotyka się przede wszystkim tam, gdzie maszyna często rusza, zwalnia, cofa i pracuje z małą prędkością. To m.in. miniładowarki, ładowarki kompaktowe, minikoparki, ciągniki kompaktowe, kosiarki profesjonalne, wózki przemysłowe i część maszyn żniwnych. Właśnie w takich zastosowaniach hydrostat pokazuje swoją największą przewagę: operator może bardzo dokładnie dozować ruch, a sama maszyna reaguje przewidywalnie.
W języku technicznym częściej usłyszysz określenia „przekładnia hydrostatyczna”, „hydrostat” albo po prostu „napęd hydrostatyczny”. Potocznie mówi się też o skrzyni hydrostatycznej, ale warto pamiętać, że od strony konstrukcyjnej chodzi o układ hydrauliczny, nie o klasyczną skrzynię biegów. To rozróżnienie jest ważne, bo od razu podpowiada, gdzie szukać zalet, a gdzie ograniczeń. Dalej przechodzę więc do samej zasady pracy, bo tam wszystko staje się jasne.
Jak przepływa moc przez układ hydrostatyczny
Najprościej można to opisać w czterech krokach. Gdy silnik spalinowy lub elektryczny obraca pompę, pompa zamienia ruch mechaniczny na przepływ oleju pod ciśnieniem. Ten strumień trafia do silnika hydraulicznego, który z kolei zamienia energię cieczy z powrotem na ruch obrotowy wału wyjściowego. Właśnie dlatego w takim napędzie nie ma sztywnego połączenia mechanicznego między źródłem napędu a kołami czy przekładnią końcową.
- Silnik napędza pompę hydrostatyczną.
- Pompa tłoczy olej do obiegu roboczego.
- Silnik hydrauliczny zamienia ciśnienie i przepływ na moment oraz obroty.
- Sterowanie zmienia wydatek pompy, więc zmienia się prędkość jazdy.
W praktyce najważniejsze są dwa parametry: przepływ i ciśnienie. Większy przepływ oznacza wyższą prędkość obrotową silnika hydraulicznego, a większa różnica ciśnień daje większy moment. Dlatego hydrostat pozwala jechać bardzo wolno i bardzo precyzyjnie, ale też ruszać z obciążeniem bez klasycznego szarpnięcia. Zmiana kierunku odbywa się zwykle przez zmianę wychylenia płyty sterującej pompy na przeciwną stronę, więc przepływ zaczyna płynąć odwrotnie.
W obiegu zamkniętym olej wraca z silnika bezpośrednio do pompy, a dodatkowa pompa doładowująca uzupełnia ubytki i ogranicza ryzyko kawitacji. To ważny detal, bo bez niego układ szybciej by się zużywał i gorzej znosił pracę pod obciążeniem. Sam mechanizm jest prosty w idei, ale w detalach opiera się na precyzyjnych elementach hydraulicznych, więc od razu warto przejść do podzespołów.
Z jakich części składa się taka przekładnia
W hydrostacie najwięcej dzieje się w kilku kluczowych elementach. Jeśli ktoś pyta mnie, co naprawdę decyduje o pracy takiego układu, odpowiadam bez wahania: pompa, silnik hydrauliczny, układ doładowania, zawory zabezpieczające i jakość oleju. Reszta wspiera te główne części, ale to one wykonują zasadniczą pracę.
| Element | Rola | Co daje w praktyce |
|---|---|---|
| Pompa hydrostatyczna | Zamienia ruch obrotowy silnika na przepływ oleju | Decyduje o prędkości, kierunku i reakcji napędu |
| Silnik hydrauliczny | Odbiera olej pod ciśnieniem i zamienia go na obrót wału | Wytwarza moment potrzebny do jazdy i pracy pod obciążeniem |
| Płyta sterująca lub mechanizm regulacji | Zmienia wydatek pompy przez wychylenie elementu roboczego | Umożliwia płynną regulację prędkości bez klasycznej zmiany biegu |
| Pompa doładowująca | Uzupełnia ubytki oleju w obiegu zamkniętym | Chroni układ przed kawitacją i stabilizuje pracę |
| Zawory przelewowe i zwrotne | Ograniczają nadmierne ciśnienie i kierują przepływ we właściwą stronę | Zabezpieczają pompę, silnik i przewody przed przeciążeniem |
| Filtr i chłodnica oleju | Usuwają zanieczyszczenia i odprowadzają ciepło | Wydłużają żywotność całego napędu |
| Obudowa lub zintegrowany transaxle | Łączy hydrostat z przekładnią końcową i elementami napędowymi | Ułatwia zabudowę w maszynach kompaktowych |
W mniejszych maszynach pompa i silnik potrafią być zamknięte w jednej zwartej obudowie, a w większych rozwiązaniach spotyka się układ bardziej rozdzielony, z przewodami, chłodnicą i oddzielnymi blokami zaworowymi. To nie zmienia zasady pracy, ale wpływa na serwis, długość przewodów i skuteczność chłodzenia. I właśnie tutaj pojawia się kolejne ważne pytanie: czy każdy hydrostat działa tak samo? Nie, bo sporo zależy od tego, czy mamy obieg otwarty czy zamknięty.
Zamknięty i otwarty obieg nie dają tego samego efektu
W praktyce spotkasz dwa główne układy. Obieg zamknięty jest częstszy tam, gdzie liczy się kompaktowość, szybka reakcja i płynna jazda. Obieg otwarty bywa prostszy w analizie i serwisie, ale zwykle wymaga większej liczby elementów oraz bardziej klasycznego zasilania z zbiornika. Dla użytkownika różnica nie jest tylko teoretyczna, bo przekłada się na kulturę pracy, gabaryty i sposób chłodzenia.
| Cecha | Obieg zamknięty | Obieg otwarty |
|---|---|---|
| Przepływ oleju | Olej wraca bezpośrednio z silnika do pompy | Olej wraca do zbiornika, a potem znów do pompy |
| Budowa | Zwykle bardziej kompaktowa | Najczęściej bardziej rozbudowana |
| Typowe zastosowanie | Maszyny mobilne, układy jazdy, napędy wymagające płynnej regulacji | Układy, w których ważna jest łatwiejsza integracja z innymi funkcjami hydraulicznymi |
| Zalety | Szybka reakcja, dobre wykorzystanie przestrzeni, bezstopniowa regulacja | Łatwiejsze rozbudowanie i często prostsza diagnostyka |
| Ograniczenia | Wymaga dobrego doładowania i kontroli temperatury | Zwykle większe straty na drodze przepływu i bardziej rozbudowany układ |
W hydrostacie zamkniętym znaczenie mają też zawory pomocnicze, bo one dbają o bezpieczeństwo i stabilność pracy. Zawory zwrotne kierują uzupełniający strumień oleju tam, gdzie jest potrzebny, a zawory przelewowe chronią układ przed przeciążeniem. Gdy patrzę na maszyny z takim napędem, zawsze zwracam uwagę na to, czy ktoś nie pomylił prostoty obsługi z brakiem wymagań serwisowych. Ten układ jest wygodny, ale nie wybacza zaniedbań tak łatwo jak prosta przekładnia mechaniczna.
Skoro widać już, jak różni się sam obieg, warto spojrzeć na to, co najczęściej psuje komfort pracy i jak rozpoznać pierwsze sygnały zużycia. To zwykle daje szybszą odpowiedź niż sam odczyt z katalogu części.
Jak rozpoznać zużycie i o co dbać w eksploatacji
Jeśli hydrostat zaczyna się starzeć albo pracuje w złych warunkach, objawy zwykle pojawiają się stopniowo. Ja najpierw sprawdzam trzy rzeczy: temperaturę oleju, reakcję na sterowanie i zachowanie maszyny w neutralu. To bardzo dużo mówi o stanie pompy, silnika i całego obiegu.
- Opóźniona reakcja na pedał lub joystick.
- Pełzanie maszyny mimo ustawienia neutralnego położenia.
- Wyraźnie wyższa temperatura oleju po krótkiej pracy.
- Gwizd, wycie, pulsowanie albo zmiana dźwięku pod obciążeniem.
- Spadek siły przy jeździe pod górę lub przy cięższej robocie.
- Nierówna, szarpana zmiana kierunku.
Najczęstsze przyczyny są przyziemne: za niski poziom oleju, zła lepkość, zapchany filtr, zabrudzona chłodnica, zapowietrzenie albo zużycie wewnętrzne pompy i silnika. Czasem winny jest też zawór albo element sterowania, a nie sama jednostka hydrostatyczna. Dlatego nie lubię pochopnych diagnoz. Jeśli ktoś od razu zakłada wymianę całego napędu, a nie sprawdził temperatury, filtrów i jakości oleju, może niepotrzebnie wejść w duży koszt.
W eksploatacji najlepiej działają proste nawyki: wymiana filtrów zgodnie z interwałem, utrzymywanie właściwego oleju, czyszczenie chłodnicy i kontrola wycieków. Warto też pamiętać, że nie każdą maszynę wolno holować bez przygotowania napędu. Zamknięty obieg może zachowywać się jak układ bez odpowiedniego smarowania, więc tu zawsze obowiązuje instrukcja producenta, a nie intuicja operatora. To mały szczegół, który potrafi oszczędzić naprawdę drogi remont.
Gdy układ jest w dobrej kondycji, hydrostat pracuje cicho, gładko i przewidywalnie. Jeśli zaczyna się grzać, tracić siłę albo pełzać w neutralu, to zwykle sygnał, że problem dopiero się rozwija i warto reagować od razu. Teraz zostaje już tylko praktyczne pytanie: kiedy taki napęd rzeczywiście jest najlepszym wyborem?
Co sprawdzam, gdy oceniam hydrostat w maszynie
Jeżeli miałbym wybrać jeden układ napędowy do pracy, w której liczy się manewrowanie, częsta zmiana kierunku i precyzja przy małej prędkości, hydrostat byłby wysoko na liście. Dobrze sprawdza się w ładowarkach, kosiarce samojezdnej, małym ciągniku komunalnym czy maszynie budowlanej, która większość czasu spędza na ruchach roboczych, a nie na długim dojeździe z punktu A do B.
Jeśli jednak maszyna ma przez większość dnia jechać ze stałą prędkością, pokonywać długie odcinki transportowe i pracować przy warunku maksymalnej sprawności energetycznej, prostsza przekładnia mechaniczna bywa rozsądniejsza. Hydrostat zawsze oznacza pewne straty zamieniane w ciepło, więc zysk w komforcie i sterowaniu trzeba zestawić z wymaganiami dotyczącymi chłodzenia, serwisu i kosztów eksploatacji. Ja patrzę na to bez sentymentu: tam, gdzie liczy się precyzja, hydrostat wygrywa; tam, gdzie liczy się prostota i długie, równe obciążenie, przewagę ma mechanika.
- Sprawdzam, czy ruszanie jest płynne i bez szarpnięć.
- Patrzę, czy maszyna nie pełza w neutralu.
- Kontroluję temperaturę oleju po krótkiej pracy pod obciążeniem.
- Oglądam filtr, chłodnicę i okolice przewodów pod kątem zanieczyszczeń oraz wycieków.
- Nasłuchuję nietypowych dźwięków przy zmianie kierunku i obciążenia.
Jeśli te punkty są w porządku, hydrostat zwykle odwdzięcza się kulturą pracy, której trudno szukać w prostszych układach. Jeśli któryś z nich zaczyna odstawać, nie warto czekać na awarię, tylko sprawdzić olej, filtrację i szczelność obiegu. To właśnie w takim, pozornie zwykłym napędzie najłatwiej odróżnić dobrą konstrukcję od zaniedbanego serwisu.
