W napędach pasowych najwięcej problemów zaczyna się nie od samego paska, ale od źle dobranego typu. W praktyce rodzaje pasków klinowych różnią się profilem, konstrukcją i zachowaniem pod obciążeniem, więc ta sama maszyna może pracować cicho i stabilnie albo grzać się i ślizgać tylko dlatego, że ktoś wziął „prawie taki sam” zamiennik.
W tym artykule porządkuję najważniejsze podziały: od klasycznych przekrojów, przez wersje wąskie i zębate, po pasy bandowe, podwójne i o zmiennej prędkości. Dorzucam też praktyczne wskazówki do doboru w maszynach rolniczych i budowlanych, bo właśnie tam błędny wybór zwykle kosztuje najwięcej.
Najważniejsze są profil paska, jego budowa i to, jaką pracę ma wykonać w napędzie
- Klasyczne profile Z, A, B, C, D i E są nadal spotykane, ale w nowszych napędach często ustępują węższym przekrojom SPZ, SPA, SPB i SPC.
- Pasy zębate i z odkrytymi bokami lepiej radzą sobie z małymi kołami pasowymi, wyższą prędkością i odprowadzaniem ciepła.
- Wersje bandowe stabilizują kilka pasów naraz i pomagają tam, gdzie obciążenia są udarowe albo napęd mocno „szarpie”.
- Przy doborze ważniejsze od nazwy handlowej są: profil rowka, długość, liczba pasów w komplecie i warunki pracy.
- Zużyte koła pasowe, zła współosiowość i mieszanie starych oraz nowych pasów potrafią skrócić żywotność napędu bardziej niż sam dobór marki.
Jak porządkuję klasyfikację w praktyce
Ja patrzę na paski klinowe z trzech stron, bo wtedy dobór jest prostszy i mniej podatny na pomyłkę. Pierwsza rzecz to profil przekroju, czyli kształt i proporcje paska. Druga to konstrukcja, na przykład czy pas jest owinięty, zębaty albo bandowy. Trzecia to zastosowanie, czyli to, czy napęd pracuje lekko, ciężko, z udarami, na małych kołach pasowych czy w układzie o zmiennej prędkości.
W maszynach rolniczych i budowlanych to rozróżnienie ma realne znaczenie. Inaczej zachowuje się pas w wentylatorze chłodnicy, inaczej w młocarni, a jeszcze inaczej w napędzie pompy hydraulicznej, rozdrabniacza albo mieszalnika betonu. Jeśli ktoś traktuje wszystkie paski „od pasa napędowego” jako zamienne, zwykle kończy się to poślizgiem, grzaniem albo pękaniem po krótkim czasie.
W praktyce klasyfikacja nie służy do ozdabiania katalogu, tylko do odpowiedzi na trzy pytania: ile mocy trzeba przenieść, jak ciasno pracuje napęd i jak duże są obciążenia udarowe. Od tego zaczyna się sensowny wybór, a nie od samej ceny.
Najczęściej spotykane profile i oznaczenia
Najprostszy podział prowadzi przez oznaczenia przekrojów. W praktyce spotyka się zarówno starsze, klasyczne profile, jak i nowsze, węższe serie o większej zdolności przenoszenia mocy. To właśnie tutaj najłatwiej pomylić podobnie wyglądające części, a różnica między nimi bywa większa, niż sugeruje sam wygląd z zewnątrz.
| Typ | Co oznacza w praktyce | Gdzie najczęściej się sprawdza | Najważniejsza cecha |
|---|---|---|---|
| Klasyczne Z, A, B, C, D, E | Starszy, szeroko stosowany podział przekrojów | Prostsze napędy, starsze maszyny, wiele zamienników serwisowych | Łatwo dostępne, czytelne oznaczenia, ale zwykle mniej „gęste” energetycznie niż nowsze profile |
| Wąskie SPZ, SPA, SPB, SPC | Węższy profil klinowy, lepsze przenoszenie mocy przy mniejszej szerokości | Nowsze napędy, maszyny o kompaktowej zabudowie, układy o większym obciążeniu | Więcej mocy z mniejszego przekroju |
| 3V, 5V, 8V | Oznaczenia spotykane w systemie calowym | Importowane maszyny, starsze konstrukcje przemysłowe, niektóre napędy specjalne | Trzeba pilnować zgodności z kołem pasowym, bo nazwa nie zawsze mówi wszystkiego |
| Odkryto-boczne i zębate | Pas bez zewnętrznej owijki lub z nacięciami poprawiającymi elastyczność | Małe średnice kół pasowych, wyższe obroty, napędy gorzej chłodzone | Lepsza praca w cieple i przy częstym uginaniu |
| Bandowe | Kilka pasów połączonych wspólną taśmą | Napędy z udarami, duże obciążenia, maszyny mocno wibrujące | Stabilizują zestaw i ograniczają „uciekanie” pasów |
| Dwustronne i heksagonalne | Pracują z obu stron lub w układach odwróconych | Układy z kilkoma kołami pasowymi i nietypową geometrią napędu | Przydają się tam, gdzie zwykły układ jednoramienny nie wystarcza |
| Do pracy o zmiennej prędkości | Projektowane do wariatorów i napędów regulowanych | Układy, w których zmienia się przełożenie bez wymiany części | Musi współpracować z właściwym typem koła, nie z „dowolnym” rowkiem |
W katalogach i na starych częściach zamiennych często spotkasz tylko skrótowe oznaczenie profilu, ale to nie wystarcza do bezpiecznego wyboru. Dla mnie zawsze liczy się jeszcze zgodność z rowkiem koła pasowego i długością roboczą. Sam przekrój mówi dużo, ale nie wszystko.
Jeśli miałbym uprościć temat do jednego zdania, powiedziałbym tak: klasyczne profile są prostsze i częstsze w starszym sprzęcie, a węższe profile lepiej wykorzystują miejsce i moc. To właśnie dlatego w nowocześniejszych napędach rolniczych i budowlanych częściej widzę rozwiązania o większej gęstości mocy niż stare, szerokie przekroje.

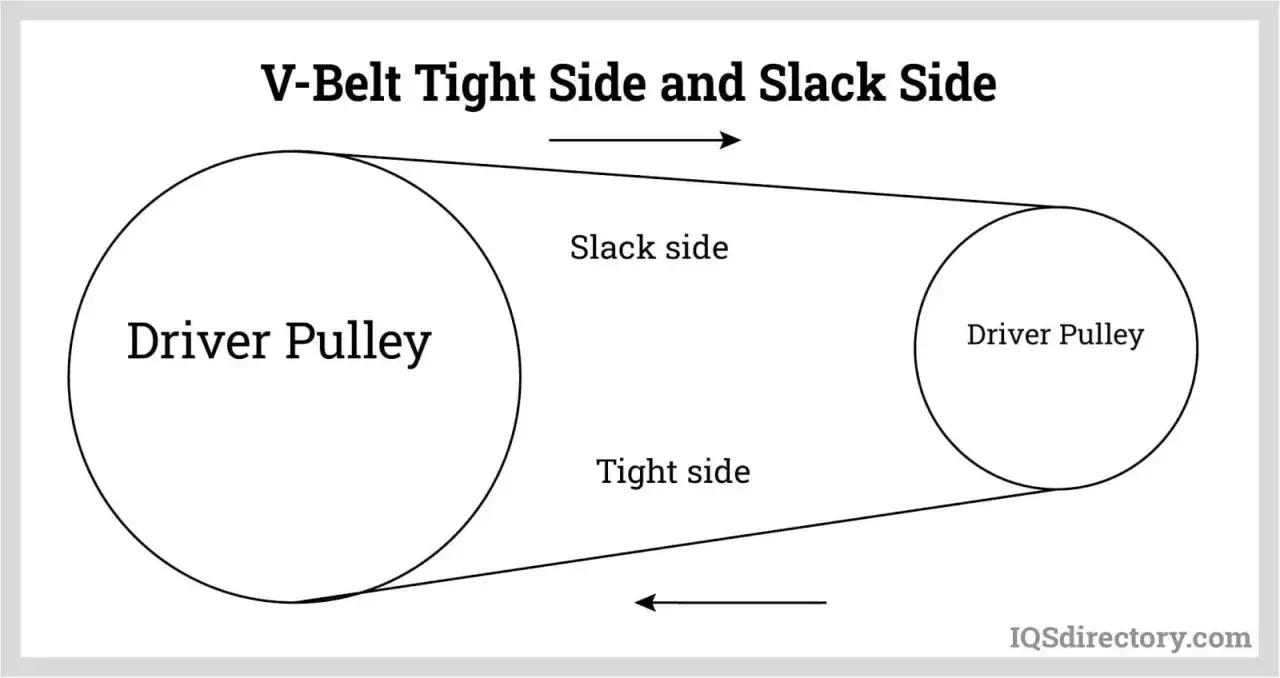

Która konstrukcja daje realną różnicę w pracy napędu
Sam profil to tylko połowa odpowiedzi. W praktyce równie ważne jest to, jak pas jest zbudowany, bo konstrukcja wpływa na temperaturę pracy, elastyczność, odporność na udary i kulturę biegu. Tu właśnie widać, dlaczego dwa paski o podobnym oznaczeniu mogą zachowywać się zupełnie inaczej.
Pasy owinięte
To rozwiązanie klasyczne: zewnętrzna warstwa tekstylna chroni pas i poprawia odporność na ścieranie. Taki pasek zwykle pracuje dość spokojnie i dobrze znosi typowe warunki eksploatacji. W prostych napędach jest nadal rozsądnym wyborem, zwłaszcza gdy liczy się trwałość i przewidywalność, a nie maksymalna elastyczność.

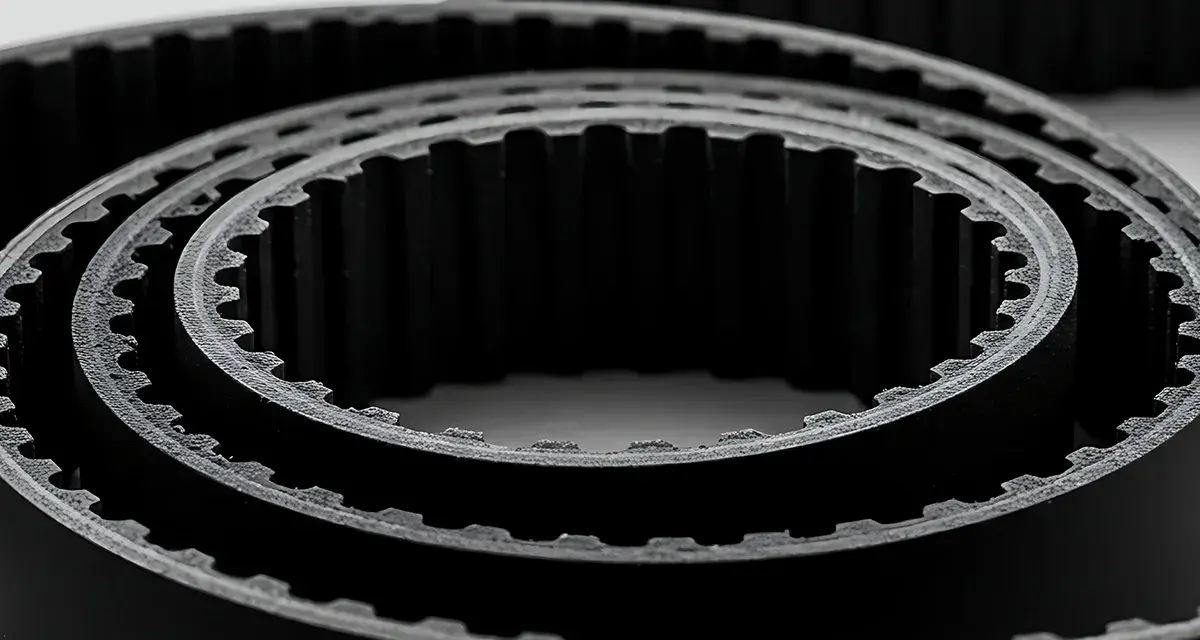

Pasy zębate i z odkrytymi bokami
Tu sytuacja jest inna. Odkryty bok oznacza brak zewnętrznej owijki na powierzchniach pracujących, a nacięcia lub zęby pomagają paskowi łatwiej się zginać. To bardzo ważne tam, gdzie koło pasowe ma małą średnicę albo napęd pracuje z wyższą prędkością. Taki pas zwykle lepiej oddaje ciepło i mniej się męczy przy ciągłym uginaniu.
W maszynach zapylonych, takich jak część urządzeń rolniczych, różnica bywa zauważalna szybciej niż w czystym środowisku. Nie znaczy to jednak, że pas zębaty zawsze będzie lepszy. Jeśli koła są zużyte albo ustawione krzywo, nawet najlepsza konstrukcja nie uratuje napędu.
Pasy bandowe
Bandowy pas to w praktyce kilka pasów połączonych wspólną taśmą na górze. Dzięki temu zestaw pracuje stabilniej i nie rozchodzi się pod obciążeniem. To dobre rozwiązanie przy większych wibracjach, szarpnięciach i nierównomiernej pracy, na przykład w rozdrabniaczach, młynach, cięższych mieszadłach czy wybranych napędach pomocniczych.
Minus jest prosty: taki układ jest mniej „uniwersalny” niż pojedynczy pas i wymaga sensownego doboru. Jeśli konstrukcja napędu jest lekka i spokojna, bandowanie może być po prostu zbędne. Nie płaciłbym za nie tam, gdzie nie daje żadnej przewagi.
Przeczytaj również: Układ paliwowy diesla - schemat, usterki, common rail. Poradnik.
Pasy dwustronne i heksagonalne
Dwustronne pracują z obu stron, a heksagonalne spotyka się w układach, gdzie pas ma kontakt z kołami po dwóch stronach trasy. To rozwiązania do bardziej złożonych napędów, nie do zwykłej wymiany „za zwykły klinowy”. Jeśli masz nietypowy układ kół albo odwrócony kierunek pracy, właśnie tutaj kryje się odpowiedni wariant.
Ta grupa pokazuje dobrze jedną rzecz: nazwa „klinowy” nie wystarcza, bo pod nią kryją się naprawdę różne konstrukcje. A to prowadzi już wprost do pytania, jak wybrać właściwy typ bez zgadywania.
Jak dobrać pasek do maszyny rolniczej lub budowlanej
Ja zawsze zaczynam od starego paska i koła pasowego, a nie od wyszukiwarki czy samego katalogu. To najbezpieczniejsza kolejność, bo napęd zdradza większość potrzebnych informacji już na miejscu. Jeśli masz zdjęcie starego elementu, oznaczenia i dostęp do koła, dobór staje się dużo prostszy.
- Odczytaj pełne oznaczenie z zużytego paska. Sam napis na gumie zwykle mówi o profilu i długości, ale trzeba go potraktować jako punkt wyjścia, nie jako ostatnie słowo.
- Sprawdź rowek koła pasowego. Profil paska musi pasować do geometrii koła, bo nawet niewielka różnica potrafi zwiększyć poślizg i temperaturę pracy.
- Oceń charakter obciążenia. Przy udarach, zmianach obrotów i częstych startach lepiej sprawdzają się konstrukcje stabilniejsze, na przykład bandowe lub lepiej chłodzone wersje zębate.
- Weź pod uwagę średnicę kół. Im mniejsze koło pasowe, tym większe znaczenie ma elastyczność paska i odporność na ciągłe zginanie.
- Nie mieszaj pojedynczych nowych pasów ze starymi w jednym komplecie. Jeśli napęd pracuje na kilku pasach, wymieniam cały zestaw. Różnice w rozciągnięciu i pracy pod obciążeniem bardzo szybko wyjdą na jaw.
- Sprawdź stan kół pasowych. Wytarte rowki, zaokrąglone boki i niewspółosiowość potrafią zniszczyć nawet dobry pasek szybciej niż zły dobór marki.
W maszynach rolniczych szczególnie zwracam uwagę na pył, resztki roślinne i zmienne obciążenie. W budowlance dochodzi jeszcze kurz mineralny, wibracje i praca w cięższym reżimie. To nie są drobne dodatki do opisu, tylko warunki, które realnie wpływają na wybór typu paska.
Jeśli mam wskazać jedną praktyczną zasadę, to jest nią dopasowanie paska do najtrudniejszego momentu pracy, nie do spokojnego biegu jałowego. Napęd może działać dobrze przez większość czasu, a mimo to zużywać się szybko właśnie wtedy, gdy dostaje najgorsze obciążenie startowe albo szarpnięcie.
Błędy przy wymianie, które skracają życie napędu
Najwięcej awarii nie bierze się z „wadliwego paska”, tylko z kilku powtarzalnych błędów montażowych i eksploatacyjnych. W praktyce te same objawy wracają bardzo często, więc można je dość łatwo odczytać, jeśli wie się, czego szukać.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Piszczenie przy starcie | Za małe napięcie, zabrudzony rowek albo przeciążenie rozruchowe | Napięcie, czystość kół, stan rowków |
| Grzanie się paska | Poślizg, zły profil, zbyt małe koło pasowe | Zgodność przekroju z kołem, ustawienie napędu, warunki pracy |
| Szybkie strzępienie boków | Niewspółosiowość lub źle dobrana geometria rowka | Ustawienie osi kół, zużycie rowków, prowadzenie pasa |
| Drgania i nierówna praca | Różna długość pasów w komplecie albo zużyte koła | Wymiana całego kompletu, kontrola bicia kół |
| Pęknięcie po krótkim czasie | Zbyt duże obciążenie, zbyt mały promień gięcia, nieodpowiedni typ | Warunki pracy, konstrukcja napędu, rodzaj paska |
Najgorszy nawyk, jaki widzę, to zakładanie „czegokolwiek, co wejdzie w rowek”. Taki skrót zwykle mści się bardzo szybko. Drugi częsty błąd to zbyt duże dociągnięcie paska w przekonaniu, że mocniej znaczy lepiej. W praktyce nadmierne napięcie obciąża łożyska, podnosi temperaturę i przyspiesza zużycie całego układu.
Jest jeszcze trzeci problem, który bywa niedoceniany: zabrudzenie olejem, smarem lub pyłem. Pasek może wyglądać na sprawny, ale jego przyczepność spada i napęd zaczyna pracować coraz gorzej. W maszynach budowlanych i rolniczych czystość okolic napędu ma większe znaczenie, niż wielu użytkowników zakłada na początku.
Co sprawdzam przed zamówieniem nowego paska
Jeśli mam zamknąć temat w jednej praktycznej uwadze, to brzmi ona tak: przy paskach klinowych najważniejsza jest zgodność z napędem, a dopiero potem cena i marka. Dobry wybór zaczyna się od profilu, kończy na długości i uwzględnia warunki pracy, w jakich maszyna rzeczywiście działa, a nie tylko teoretycznie powinna działać.
Przy prostym napędzie w starszej maszynie często wystarczy dokładnie odczytać oznaczenie i sprawdzić koło pasowe. Przy urządzeniach bardziej obciążonych, zwłaszcza w rolnictwie i budownictwie, patrzę szerzej: na temperaturę, pył, udary, liczbę pasów w komplecie i stan wszystkich współpracujących elementów. To właśnie te detale decydują, czy napęd wytrzyma sezon, czy zacznie sprawiać kłopoty po kilku tygodniach.
Jeśli mam wybierać między dwoma podobnymi zamiennikami, biorę ten, który dokładniej pasuje do rowka i lepiej odpowiada charakterowi pracy. W takich napędach precyzja zwykle wygrywa z pozornie korzystniejszą ceną.
