Napęd przegubowy przenosi moment tam, gdzie osie nie leżą idealnie w jednej linii albo ich wzajemne położenie zmienia się w czasie pracy. W maszynach rolniczych i budowlanych taki układ odpowiada za napęd osprzętu, który pracuje przy skręcie, podnoszeniu, opuszczaniu albo pod kątem do ciągnika czy nośnika. W tym tekście pokazuję, czym naprawdę jest wał Cardana, z czego się składa, jak dobrać go do maszyny oraz jak uniknąć błędów, które najczęściej kończą się zużyciem albo awarią.
Najważniejsze rzeczy, które warto sprawdzić, zanim napęd trafi do pracy
- W praktyce chodzi zwykle o kompletny wał przegubowo-teleskopowy, a nie sam przegub krzyżakowy.
- Najważniejsze parametry to długość robocza, prędkość WOM, moment i zakres pracy pod kątem.
- Osłony, łańcuszki i sprawny ogranicznik momentu są ważniejsze niż sama cena zestawu.
- Przy skracaniu trzeba zachować odpowiedni zakład rur teleskopowych i idealnie odgratować krawędzie.
- Regularne smarowanie oraz kontrola luzów zwykle decydują o trwałości bardziej niż marka na naklejce.
Czym jest napęd przegubowy i kiedy naprawdę go potrzebujesz
Technicznie mówimy o układzie, który przenosi moment obrotowy między wałami ustawionymi pod kątem. W praktyce rolniczej i komunalnej bardzo często chodzi o kompletny zespół napędowy, a nie tylko o sam przegub. To rozróżnienie ma znaczenie, bo potocznie jeden element dostaje nazwę całego układu, a potem łatwo pomylić część, funkcję i sposób doboru.
Taki napęd spotkasz tam, gdzie ciągnik, ładowarka, silnik stacjonarny albo inny napęd główny musi zasilić maszynę pracującą z boku, z tyłu albo pod zmiennym kątem. W rolnictwie będą to między innymi kosiarki, rozrzutniki, prasy, mieszalniki, rozsiewacze czy pompy. W budownictwie i usługach komunalnych podobną rolę pełni przy zamiatarkach, mieszalnikach, pompach i osprzęcie pomocniczym.
Ja patrzę na taki zespół przede wszystkim jak na połączenie trzech rzeczy: ma przenieść moc, ma skompensować ruch, a przy tym ma nie stanowić zagrożenia dla operatora. Jeśli któryś z tych warunków nie jest spełniony, sama „pasująca średnica” niewiele znaczy. Od tego punktu warto już zejść do budowy, bo tam widać, skąd biorą się jego zalety i ograniczenia.
Z czego składa się napęd przegubowo-teleskopowy
Najwygodniej rozebrać go na kilka prostych części. Każda z nich robi coś innego, a awaria jednej potrafi zatrzymać cały układ. Przy oględzinach nie skupiam się więc wyłącznie na krzyżaku, bo w praktyce równie często zawodzi teleskop, osłona albo element zabezpieczający przeciążenie.
| Element | Rola | Co sprawdzam w praktyce |
|---|---|---|

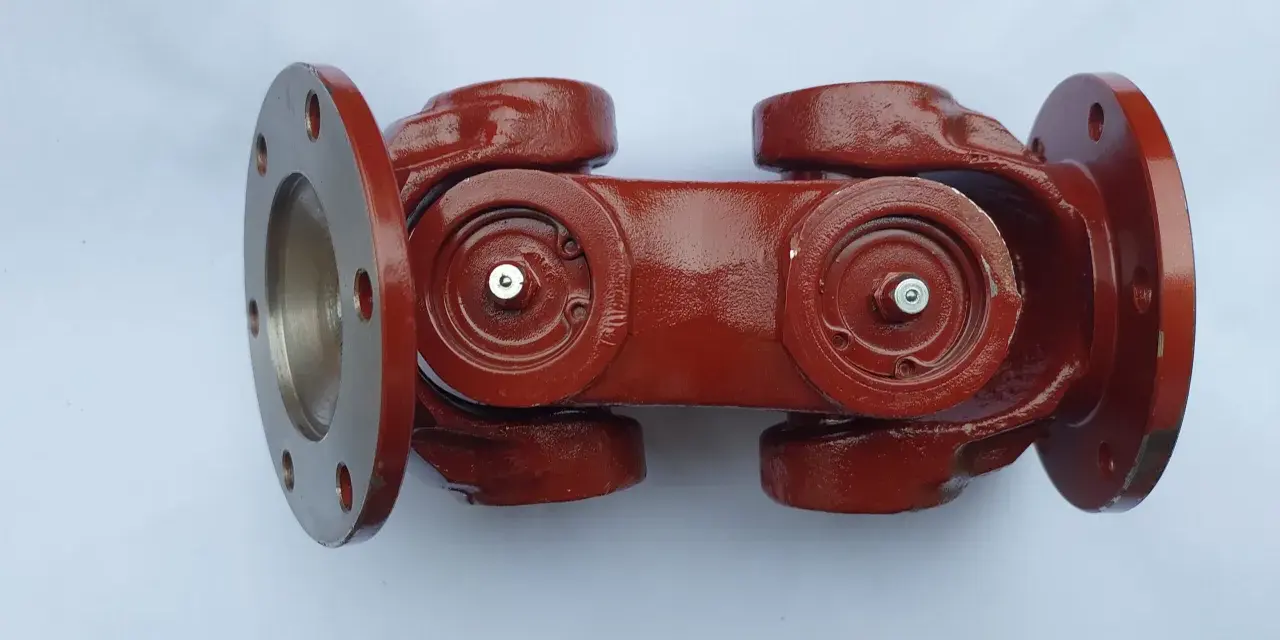

| Przegub krzyżakowy | Przenosi moment przy odchyleniu wałów | Luz, stuki, ślady przegrzania, wyciek smaru |
| Rury teleskopowe | Kompensują zmianę długości podczas pracy | Zatarcia, rysy, brak smaru, opiłki wewnątrz |
| Osłona i łańcuszki | Chronią operatora i ograniczają kontakt z częścią wirującą | Pęknięcia, swobodny obrót osłony, pewne mocowanie |
| Widełki i wielowypust | Łączą elementy i przenoszą obciążenie osiowe oraz obrotowe | Wybicia, bicie, wytarcie powierzchni roboczych |
| Ogranicznik momentu lub wolne koło | Chroni napęd przy zablokowaniu albo przy bezwładności maszyny | Dobór do konkretnej aplikacji i stan zużycia |
Jeśli osłona nie obraca się swobodnie albo łańcuszki są luźne lub źle zamocowane, nie traktuję tego jak drobiazgu. W tym układzie drobiazg bardzo szybko zamienia się w problem serwisowy albo bezpieczeństwa. Z takiej budowy naturalnie wynika pytanie o sam sposób pracy, bo właśnie tam pojawia się kąt i pulsacja prędkości.
Jak działa przegub i dlaczego kąt pracy ma znaczenie
Przegub krzyżakowy dobrze znosi odchylenie, ale nie robi tego całkiem „bez kosztu”. Przy jednym przegubie prędkość wyjściowa nie jest idealnie równomierna względem wejściowej, więc pojawiają się pulsacje ruchu. Im większy kąt, tym wyraźniej czuć drgania i tym mocniej dostają łożyska, widełki oraz cały układ napędowy.
To jest właśnie moment, w którym wielu użytkowników zaczyna się dziwić, że wszystko mechanicznie pasuje, a mimo to napęd pracuje nerwowo. Sama geometria potrafi zrobić różnicę większą niż moc silnika. Dlatego przy dużych wychyleniach nie patrzę tylko na to, czy wał się obraca, ale czy robi to płynnie i bez nadmiernego kąta.
Przeczytaj również: Rewers w ciągniku - Klucz do wydajnej pracy?
Przegub homokinetyczny to nie to samo co klasyczny krzyżak
Jeśli układ ma często pracować pod dużym kątem, sensowniejszy bywa przegub homokinetyczny, czyli taki, który utrzymuje bardziej równomierną prędkość obrotową. W niektórych konstrukcjach pozwala to na duże wychylenie, nawet do 80°, ale tylko przez krótki czas, na przykład podczas skrętu lub manewru. To rozwiązanie nie zastępuje jednak prawidłowego doboru długości i geometrii. Ono jedynie pomaga tam, gdzie zwykły krzyżak byłby zbyt sztywny eksploatacyjnie.
W dokumentacji producentów takich napędów spotyka się też konkretne granice dla pojedynczego przegubu. Dla układów z przegubem homokinetycznym po stronie ciągnika i pojedynczym przegubem po stronie maszyny podaje się często 16° przy 540 obr./min oraz 9° przy 1000 obr./min, jeśli chce się ograniczyć nieregularny ruch. To dobra praktyczna wskazówka, bo pokazuje, że kąt ma znaczenie nie tylko dla trwałości, ale też dla kultury pracy całego zestawu.
Skoro geometria tyle zmienia, następny krok to dobór właściwego modelu do konkretnej maszyny, a nie tylko do „samego napędu”.
Jak dobrać właściwy model do ciągnika, pompy albo maszyny towarzyszącej
Przy doborze nie patrzę tylko na to, czy końcówka pasuje na wielowypust. W praktyce sprawdzam kilka parametrów naraz, bo dopiero ich zestaw mówi, czy napęd będzie pracował spokojnie, czy zacznie się szybko zużywać.
| Kryterium | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Prędkość wejściowa | 540 lub 1000 obr./min, zgodnie z maszyną | Zły dobór przyspiesza zużycie i zwiększa ryzyko przeciążenia |
| Moment i moc | Zakres pracy nominalnej oraz zapas na chwilowe szczyty | Za słaby napęd szybciej zadziała zabezpieczeniem albo ulegnie uszkodzeniu |
| Długość minimalna i maksymalna | Położenie przy pełnym skręcie i przy maksymalnym wysunięciu | Za długi wał dobija, za krótki rozłącza się w ruchu |
| Rodzaj zabezpieczenia | Śruba ścinana, sprzęgło cierne, ogranicznik momentu, wolne koło | Chroni maszynę przy zablokowaniu albo przy dużej bezwładności |
| Geometria pracy | Stały kąt, duże wychylenie, częste skręty, praca stacjonarna | Od tego zależy, czy wystarczy klasyczny krzyżak, czy potrzebny jest wariant z większym zakresem ruchu |
W rolnictwie nadal najczęściej spotyka się dwa standardy prędkości, czyli 540 i 1000 obr./min. Nie traktuję ich jako zamiennych, bo to prosty sposób na kłopoty. Jeśli maszyna ma dużą bezwładność, a napęd może dostać nagły udar, lepiej od razu przewidzieć zabezpieczenie przeciążeniowe niż liczyć, że „jakoś wytrzyma”.
Przy osprzęcie budowlanym i komunalnym ważny jest jeszcze jeden detal. Zestaw często pracuje w innym położeniu niż w klasycznej uprawie, więc długość robocza i zakres ruchu mają większe znaczenie niż sam katalogowy rozmiar. To właśnie wtedy dobry dobór robi większą różnicę niż dopłata do mocniejszej wersji, bo napęd przestaje walczyć z geometrią, a zaczyna po prostu pracować.
Najczęstsze objawy zużycia i awarii, których nie warto ignorować
Większość usterek daje wcześniej czytelne sygnały. Problem w tym, że łatwo je zrzucić na „normalny hałas maszyny”. Ja wolę reagować od razu, bo w tym układzie wczesny objaw zwykle oznacza tanią naprawę, a zignorowany objaw kończy się wymianą kilku elementów naraz.
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Metaliczne stuki i wyczuwalny luz | Zużyty krzyżak albo wybite widełki | Przerywam pracę i sprawdzam luz przed dalszym użyciem |
| Wibracje przy skręcie lub podnoszeniu maszyny | Za duży kąt, zła faza widełek, wyrobiony teleskop | Weryfikuję geometrię i długość roboczą |
| Ciężki przesuw rur teleskopowych | Brak smaru, korozja, zabrudzenie, zadzior po cięciu | Rozbieram, czyszczę i smaruję po usunięciu przyczyny |
| Przegrzana osłona lub nieprzyjemny zapach | Tarcie osłony, uszkodzone łożyskowanie albo brak swobodnego obrotu | Wyłączam napęd i sprawdzam osłony przed kolejnym uruchomieniem |
| Częste zadziałanie ogranicznika momentu | Przeciążenie, zablokowany rotor, źle dobrane zabezpieczenie | Sprawdzam, czy problem leży w maszynie, czy w samym doborze napędu |
Szczególnie nie lekceważę sytuacji, w której sprzęgło cierne zaczyna wyraźnie pracować albo słychać przeskakiwanie zabezpieczenia. To nie jest „normalna praca”, tylko sygnał, że układ już walczy z przeciążeniem. Jeśli taki objaw wraca, trzeba znaleźć przyczynę, a nie tylko resetować efekt.

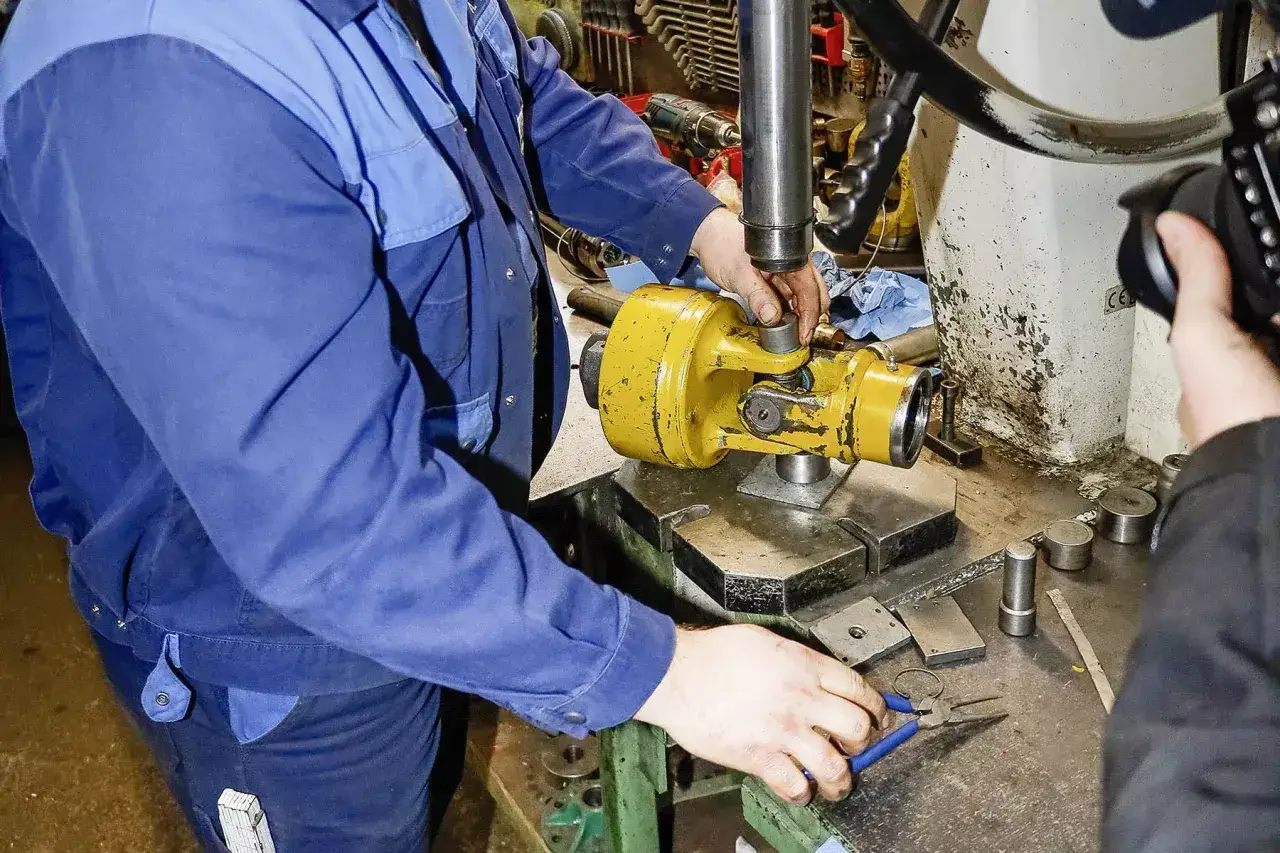

Montaż, skracanie i smarowanie bez skrótów
Tu najłatwiej popełnić błąd, który później wraca w najmniej wygodnym momencie. Skracanie, smarowanie i montaż robię według zasady, że oszczędność kilku minut nie jest warta ryzyka uszkodzenia napędu albo osłon. W praktyce najlepiej działa prosty, konsekwentny schemat.
- Sprawdzam długość przy maksymalnym skręcie i przy maksymalnym podniesieniu maszyny, zanim cokolwiek przytnę.
- Zachowuję zakład rur teleskopowych na poziomie co najmniej 1/2 długości w normalnej pracy i minimum 1/3 w każdych warunkach.
- Po cięciu dokładnie usuwam gratu i opiłki, a osłonę skracam dokładnie o ten sam odcinek co rurę roboczą.
- Smaruję krzyżaki i elementy teleskopowe smarem klasy NLGI 2, a częstotliwość trzymam zgodnie z instrukcją, często w rytmie około 50 godzin pracy.
- Sprawdzam, czy łańcuszki osłon mają właściwy luz i czy osłona obraca się swobodnie po całej długości pracy.
Jeżeli trzeba mocno ingerować w długość, nie traktuję tego jako zwykłej „przeróbki w warsztacie”. Zbyt krótkie albo źle przycięte rury potrafią się rozjechać, a zbyt mały zakład oznacza kłopot przy skręcie lub podnoszeniu maszyny. W dokumentacji producentów tych napędów często podkreśla się też prostą zasadę: osłony i zabezpieczenia mają być kompletne, a wszystkie elementy wirujące muszą być osłonięte.
Przy pracy stacjonarnej, na przykład z pompą, generatorem albo mieszalnikiem, zwracam jeszcze większą uwagę na stabilne ustawienie ciągnika i małe, możliwie równe kąty przegubów. To akurat drobiazg, który bardzo poprawia trwałość całego zestawu. Skoro ten temat dotyczy nie tylko poprawności montażu, ale też bezpieczeństwa, warto zamknąć go listą rzeczy do sprawdzenia przed sezonem.
Co warto sprawdzić przed sezonem, żeby napęd nie zatrzymał pracy
Jeżeli wał Cardana ma pracować bez niespodzianek, przed sezonem robię krótki przegląd całego zespołu. To nie jest rozbudowana diagnostyka, tylko szybka kontrola tych punktów, które najczęściej decydują o tym, czy maszyna wyjdzie w pole, czy wróci do warsztatu.
- zgodność prędkości WOM z wymaganiem maszyny,
- luz na krzyżakach i widełkach,
- swobodny ruch osłon oraz stan łańcuszków,
- zakład rur teleskopowych w skrajnych położeniach,
- działanie zabezpieczenia przeciążeniowego lub wolnego koła,
- obecność smaru i brak śladów zatarcia, korozji albo przegrzania.
Jeśli na dwóch albo trzech z tych punktów pojawia się wątpliwość, ja nie odkładam tematu na później. W takim napędzie mały problem bardzo szybko robi się dużą awarią, a czasem także zagrożeniem dla operatora. Dlatego lepiej poświęcić chwilę na kontrolę niż potem szukać przyczyny przestoju w środku sezonu.
