W praktyce problem ładowania rzadko zaczyna się od samego alternatora. Najpierw trzeba zrozumieć, jak rusza cały układ, które części podają pierwszy prąd do wirnika i dlaczego jedna drobna usterka potrafi unieruchomić ładowanie w maszynie rolniczej albo budowlanej. W tym tekście rozkładam temat na części: od pierwszego impulsu wzbudzenia, przez budowę podzespołów, aż po szybkie testy, które pozwalają odróżnić awarię alternatora od problemu w instalacji.
Najważniejsze informacje o wzbudzaniu i ładowaniu alternatora
- Alternator zaczyna ładować dopiero wtedy, gdy wirnik dostanie pierwszy prąd i wytworzy pole magnetyczne.

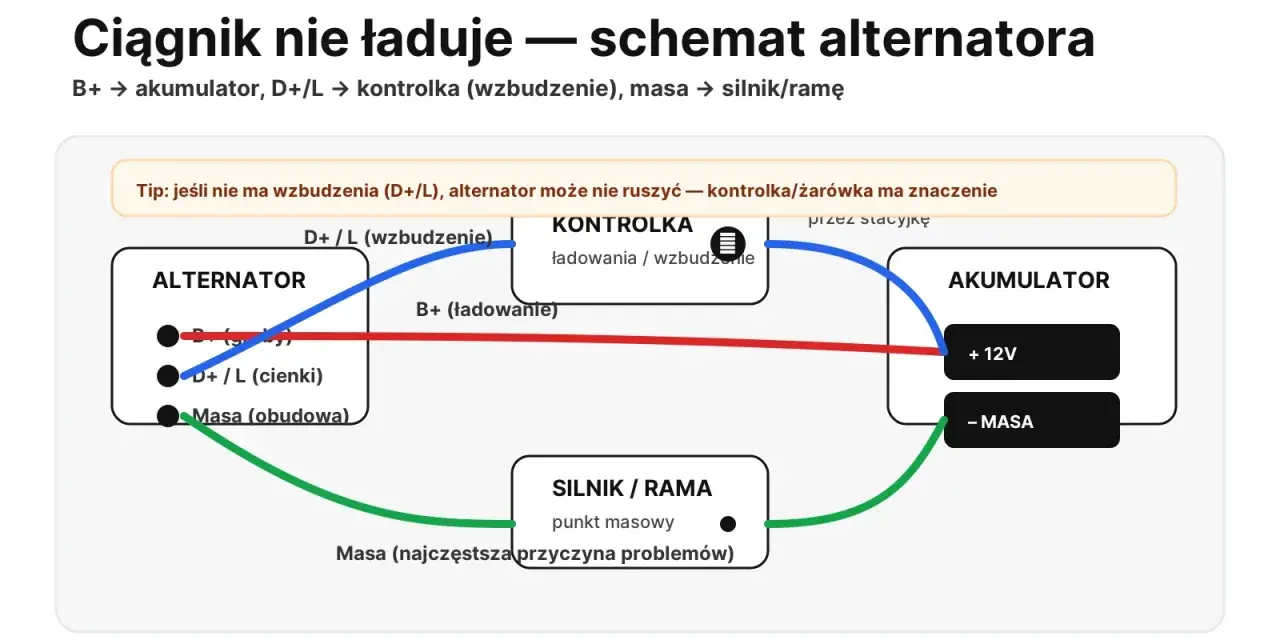

- W klasycznym układzie ten startowy prąd najczęściej płynie przez kontrolkę ładowania, stacyjkę lub przewód IG/D+.
- Najbardziej newralgiczne elementy to regulator napięcia, szczotki, pierścienie ślizgowe, diody i masa obudowy.
- W instalacji 12 V po uruchomieniu silnika napięcie zwykle powinno wejść w okolice 13,8-14,7 V, a w 24 V odpowiednio 27,6-28,8 V.
- Brak świecenia kontrolki po włączeniu zapłonu często wskazuje na problem w obwodzie wzbudzenia, a nie na sam alternator.
- W maszynach pracujących w pyle, wilgoci i wibracjach częściej zawodzą połączenia, szczotki i masa niż sam rdzeń alternatora.
Jak zaczyna się ładowanie po przekręceniu zapłonu
W klasycznym układzie bateria podaje pierwszy impuls do obwodu wzbudzenia jeszcze zanim silnik zacznie pracować stabilnie. Ten niewielki prąd trafia do uzwojenia wirnika i zamienia go w elektromagnes. Dopiero wtedy alternator ma z czego zbudować napięcie wyjściowe. Bez tego startowego impulsu cały układ jest po prostu bierny.
W praktyce oznacza to, że kontrolka ładowania nie jest tylko lampką ostrzegawczą. W wielu konstrukcjach pełni też funkcję elementu obwodu startowego. Jeśli żarówka jest spalona, przewód przerwany albo styk w stacyjce utleniony, alternator może nie dostać wystarczającego sygnału, by zacząć pracę przy niskich obrotach. Czasem ruszy dopiero po przegazowaniu, a czasem nie ruszy wcale.
Nie myliłbym też dwóch rzeczy: pobudzenie układu i późniejsza regulacja ładowania to nie to samo. Pierwsze odpowiada za uruchomienie pola magnetycznego w wirniku, drugie za utrzymanie właściwego napięcia, gdy alternator już pracuje. I właśnie ten podział pomaga później szybciej dojść do źródła awarii.
Skoro wiemy już, jak rusza cały proces, warto zajrzeć do wnętrza i zobaczyć, które podzespoły naprawdę biorą w tym udział.
Z jakich części składa się układ wzbudzenia alternatora
W układzie ładowania nie ma jednego magicznego elementu. Jest za to kilka części, które muszą ze sobą współpracować bez strat i bez przerw. Gdy sprawdzam taki układ w maszynie, zaczynam właśnie od nich, bo to one najczęściej decydują o tym, czy ładowanie ruszy od razu, czy dopiero po dłuższej walce.
| Element | Rola w układzie | Co psuje się najczęściej |
|---|---|---|
| Akumulator i stacyjka | Dostarczają pierwszy prąd do obwodu wzbudzenia po włączeniu zapłonu | Niski stan naładowania, utlenione styki, spadki napięcia |
| Kontrolka ładowania / przewód D+ / L / IG | Tworzy drogę startową dla prądu wzbudzenia i sygnalizuje pracę ładowania | Spalona żarówka, przerwany przewód, uszkodzone złącze |
| Regulator napięcia | Dobiera prąd wirnika tak, by utrzymać właściwe napięcie | Brak ładowania, przeładowanie, niestabilne napięcie |
| Szczotki i pierścienie ślizgowe | Przenoszą prąd do wirnika podczas obrotu | Zużycie, zabrudzenie, słaby docisk, przerwy kontaktu |
| Uzwojenie wirnika | Buduje pole magnetyczne niezbędne do wytworzenia napięcia | Przerwa, zwarcie, przegrzanie |
| Stojan | Wytwarza prąd przemienny pod wpływem pola wirnika | Uszkodzenia uzwojeń, zwarcia międzyzwojowe |
| Mostek diodowy | Prostuje prąd przemienny na stały i pomaga podtrzymać pracę układu | Tętnienia napięcia, grzanie, rozładowywanie akumulatora po zgaszeniu silnika |
| Przewód B+ i masa obudowy | Odprowadzają energię do instalacji i zamykają obwód | Spadki napięcia, korozja, luźne połączenia |
W maszynach pracujących w ciężkich warunkach największe szkody robią zwykle nie spektakularne awarie, tylko drobiazgi: utleniona masa, zużyta szczotka, pęknięty konektor albo regulator, który jeszcze „coś tam daje”, ale już nie trzyma parametrów. I to właśnie prowadzi do pytania, co dzieje się w pierwszych sekundach po uruchomieniu silnika.
Co dzieje się w pierwszych sekundach po uruchomieniu silnika
Po przekręceniu kluczyka i rozruchu proces przebiega szybko, ale etapami. Najpierw mały prąd z akumulatora trafia do wirnika. Potem wirnik zaczyna działać jak elektromagnes i obraca się wewnątrz stojana. W stojanie indukuje się napięcie przemienne, które mostek diodowy prostuje do postaci użytecznej dla instalacji pokładowej. Na końcu regulator koryguje prąd wzbudzenia tak, aby napięcie nie rosło bez kontroli.
- Zapłon podaje napięcie do obwodu wzbudzenia.
- Wirnik dostaje prąd przez szczotki i pierścienie ślizgowe.
- Pole magnetyczne wirnika zaczyna przecinać uzwojenia stojana.
- Stojan wytwarza prąd przemienny, a diody prostują go na stały.
- Regulator stabilizuje napięcie, zwiększając lub ograniczając prąd wirnika.
W dobrze działającym układzie po chwili kontrolka ładowania gaśnie, a napięcie na akumulatorze rośnie do typowego poziomu pracy. Dla układu 12 V zwykle patrzę na zakres około 13,8-14,7 V, a przy instalacji 24 V na około 27,6-28,8 V. Jeśli wartość zostaje wyraźnie niżej, szukam przyczyny, a nie usprawiedliwienia.
Ten moment jest też dobrym testem praktycznym: jeśli silnik pracuje, a ładowanie pojawia się dopiero po mocniejszym dodaniu gazu, zwykle coś ogranicza startowy prąd albo alternator nie wzbudza się wystarczająco szybko. Właśnie takie objawy prowadzą nas do kolejnej sekcji.
Jakie objawy najczęściej pokazują problem ze wzbudzeniem
Nie każdy brak ładowania wygląda tak samo. Czasem układ milczy od samego początku, czasem działa tylko przez chwilę, a czasem napięcie jest, ale pod obciążeniem wszystko się rozsypuje. Z doświadczenia największą wartość ma nie sam objaw, tylko to, co on sugeruje o konkretnym podzespole.
| Objaw | Najbardziej prawdopodobny kierunek | Co sprawdzam jako pierwsze |
|---|---|---|
| Kontrolka ładowania nie świeci po włączeniu zapłonu | Obwód startowy, żarówka, bezpiecznik, stacyjka, przewód D+/L | Lampkę, zasilanie po zapłonie, ciągłość przewodu |
| Kontrolka żarzy się po uruchomieniu silnika | Słaby regulator, spadki napięcia, zużyte szczotki, problemy z masą | Napięcie ładowania i spadki na połączeniach |
| Ładowanie pojawia się dopiero po przegazowaniu | Słabe wzbudzenie, zbyt mały prąd startowy, zużyty regulator | Obwód wzbudzenia i stan szczotek |
| Napięcie skacze przy pracy odbiorników | Regulator, diody, słaby styk na B+ lub masie | Tętnienia, spadek napięcia, stan przewodów |
| Akumulator rozładowuje się mimo pozornie sprawnego alternatora | Przebita dioda, upływ prądu, zły kabel zasilający | Pobór spoczynkowy i prostownik |
Warto zapamiętać jedną rzecz: kontrolka ładowania to element diagnostyczny układu, a nie tylko sygnał ostrzegawczy. Jeśli działa dziwnie, bardzo często mówi więcej niż sam miernik. Z tego powodu przechodzę teraz do prostych testów, które pozwalają odróżnić awarię elektryki od faktycznie zużytego alternatora.
Jak sprawdzić układ bez zgadywania

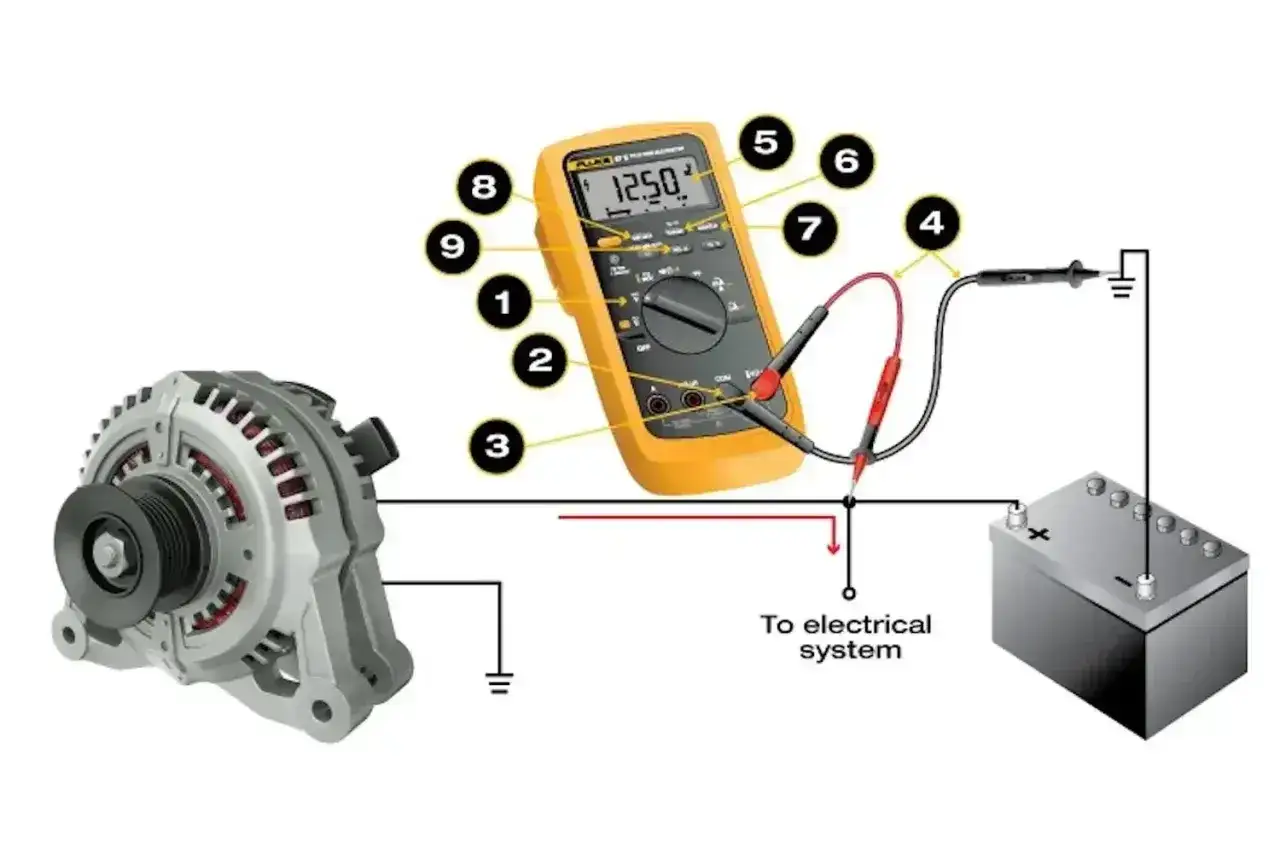

Do podstawowej diagnostyki wystarczy miernik uniwersalny, trochę cierpliwości i kilka minut na realne pomiary, nie na domysły. Najpierw sprawdzam akumulator, potem kontrolkę i obwód wzbudzenia, a dopiero na końcu sam alternator. W maszynach rolniczych i budowlanych ten porządek ma znaczenie, bo wibracje i zabrudzenia potrafią udawać poważną awarię elektryczną.- Zmierz napięcie akumulatora na postoju.
- Włącz zapłon i sprawdź, czy kontrolka ładowania świeci normalnie.
- Oceń napięcie na zacisku wzbudzenia i na wyjściu B+.
- Uruchom silnik i sprawdź napięcie ładowania na biegu jałowym oraz pod lekkim obciążeniem.
- Zmierz spadek napięcia na plusie i masie podczas pracy odbiorników.
- Jeśli trzeba, sprawdź tętnienia prądu przemiennego, bo uszkodzone diody często wychodzą właśnie wtedy.
| Pomiar | Układ 12 V | Układ 24 V |
|---|---|---|
| Napięcie akumulatora na postoju | Około 12,4-12,8 V | Około 24,8-25,6 V |
| Napięcie po uruchomieniu silnika | Około 13,8-14,7 V | Około 27,6-28,8 V |
| Spadek napięcia na przewodach i masie | Najlepiej poniżej 0,2 V na każdej stronie | Najlepiej poniżej 0,2 V na każdej stronie |
| Zachowanie kontrolki po starcie | Powinna zgasnąć krótko po uruchomieniu | Powinna zgasnąć krótko po uruchomieniu |
Jeśli napięcie na B+ jest poprawne, a na akumulatorze już nie, problem leży najczęściej w przewodach, złączach albo masie. Jeśli kontrolka nie świeci przy zapłonie, a alternator nie startuje, bardzo często winny jest obwód wzbudzenia, a nie cały zespół. To właśnie dlatego nie lubię wymieniać alternatora „w ciemno” bez przynajmniej tych kilku testów.
Kiedy po takim sprawdzeniu nadal nie ma jasnej odpowiedzi, trzeba rozdzielić trzy różne konstrukcje układu, bo każda zachowuje się trochę inaczej.
Kiedy problem leży w alternatorze, a kiedy w instalacji
W starszych maszynach układ jest prostszy: stacyjka, kontrolka, regulator i alternator. W nowszych dochodzi elektronika sterująca, komunikacja LIN albo zewnętrzny sygnał z ECU. Są też konstrukcje samowzbudne, które potrafią wystartować dopiero po wzroście obrotów. Na papierze wszystko ładuje prąd, ale w praktyce diagnoza zależy od rodzaju układu.
| Typ układu | Jak zaczyna pracę | Gdzie najczęściej szukać usterki | Co wyróżnia ten wariant |
|---|---|---|---|
| Klasyczny | Przez kontrolkę ładowania i regulator w alternatorze | Żarówka, przewód D+, szczotki, regulator, masa | Najłatwiejszy do szybkiej diagnostyki miernikiem |
| Sterowany przez ECU | Komenda z modułu sterującego i sygnał zwrotny z alternatora | Wiązka, złącza, komunikacja, zasilanie modułu | Alternator bywa sprawny, a problem siedzi w elektronice pojazdu |
| Samowzbudny | Wystartuje dopiero po zbudowaniu się odpowiedniego pola przy wyższych obrotach | Obroty biegu jałowego, pasek, stan wirnika i regulatora | Przy niskim rpm potrafi udawać uszkodzenie mimo sprawnych części |
W nowoczesnych maszynach najczęstszy błąd polega na tym, że użytkownik widzi lampkę, słyszy „alternator”, i od razu myśli o wymianie całego podzespołu. Ja najpierw sprawdzam, czy układ ma w ogóle prawo wystartować: czy jest napięcie po zapłonie, czy masa jest pewna, czy pasek nie ślizga się pod obciążeniem i czy regulator dostaje sygnał, którego potrzebuje. To rozróżnienie oszczędza najwięcej czasu, bo nie każdy brak ładowania oznacza zużyty alternator.
Co warto mieć pod ręką, zanim układ ładowania odmówi współpracy
Jeśli masz maszynę, która pracuje sezonowo, w kurzu, błocie i przy częstych drganiach, dobrze jest traktować układ ładowania jak element obsługowy, a nie awaryjny. W praktyce najbardziej pomaga regularne czyszczenie połączeń, kontrola paska, szybki pomiar napięcia po rozruchu i sprawdzenie, czy kontrolka ładowania zachowuje się tak samo jak zwykle.
- Sprawdź stan paska i napinacza przed intensywną pracą.
- Oczyść masy i złącza po myciu lub pracy w wilgoci.
- Zmierz napięcie akumulatora przed sezonem i po kilku godzinach pracy.
- Zwróć uwagę na szczotki i regulator, jeśli alternator ma już wyraźny przebieg godzin.
- Nie ignoruj żarzącej się kontrolki, bo to zwykle pierwszy sygnał, że układ zaczyna tracić wydajność.
Najkrócej mówiąc, sprawny alternator to nie tylko jego wnętrze, ale cały tor zasilania od akumulatora po masę i regulator. Jeśli ten tor jest czysty, szczelny i dobrze zestrojony, układ ładowania działa przewidywalnie nawet w trudnych warunkach. Gdy zaczyna szwankować, warto szukać przyczyny od prostych rzeczy, bo właśnie tam najczęściej kryje się problem.
